1979 Yamaha MX175 (MX175F) Handle-Wire Diagram

← All diagrams

Find the part on the Handle-Wire diagram for your 1979 Yamaha MX175 (MX175F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

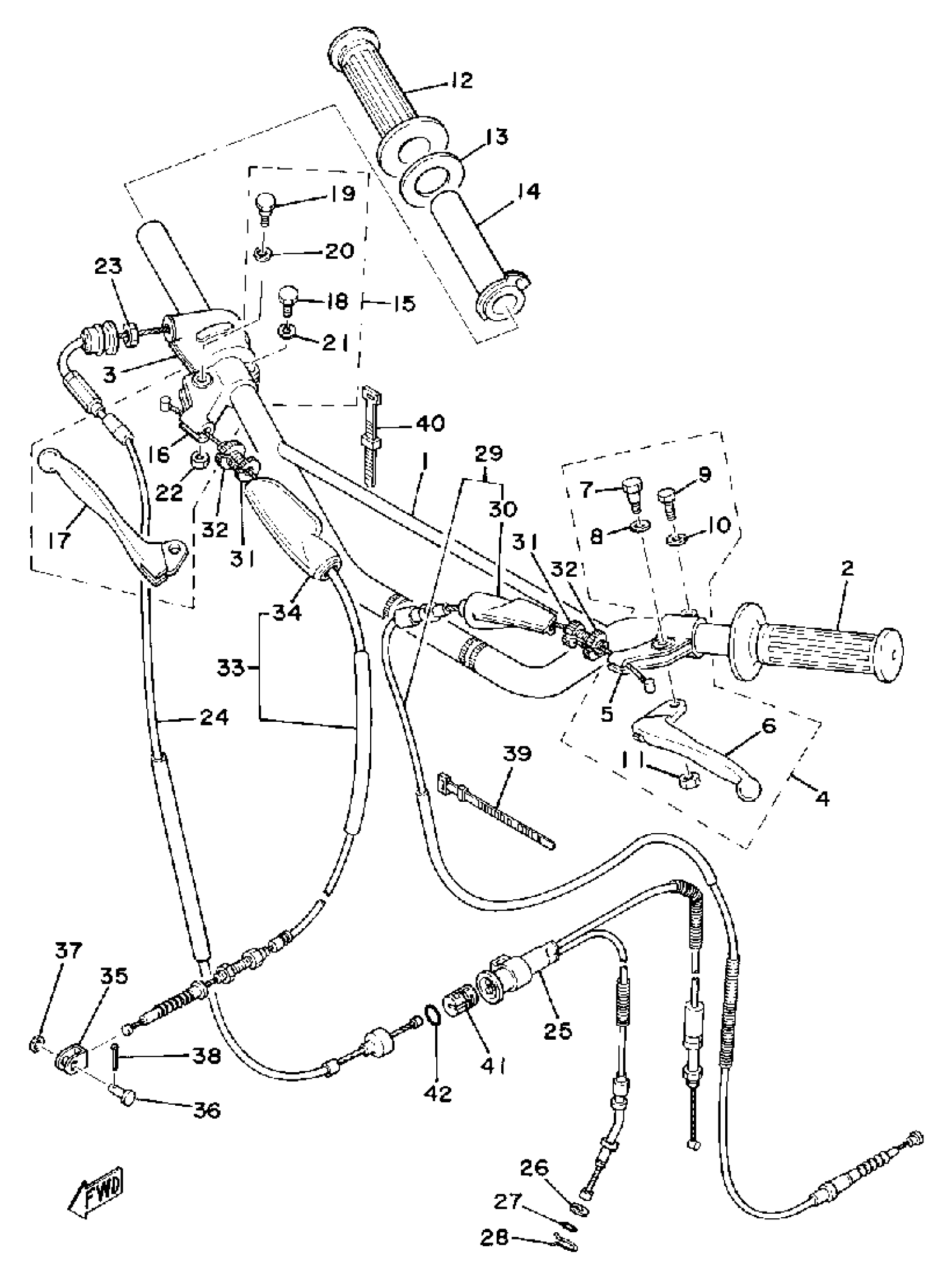

1979 Yamaha MX175 (MX175F) Handle-Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 1

(2X6-83976-00-98)

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

(1J3-82910-23-00)

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

8

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

9

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

12

GRIP (R.H)

1A0-26242-01-00

1
Out of stock

13

RING, LEAF

1M1-26249-01-00

1
Out of stock

14

TUBE, GUIDE.

434-26243-00-00

1
Out of stock

15

LEVER HOLDER ASSEMBLY R

(2A6-W8292-02-00)

1
Out of stock

16

HOLDER, LEVER 2

516-82921-30-00

1
Out of stock

17

LEVER (R.H)

2A6-83922-00-00

—

$36.69

In stock

18

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

19

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

20

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

23

NUT, HEXAGON

90170-10038-00

—
Out of stock

24

CABLE, THROTTLE 1

2A6-26311-00-00

1
Out of stock

25

CABLE, THROTTLE 2

2A6-26312-00-00

1
Out of stock

26

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

27

O-RING (214)

93210-07100-00

—

$5.89

In stock

28

CIRCLIP (2A6)

90468-08086-00

—

$5.62

In stock

29

CABLE, CLUTCH

2A6-26335-01-00

1
Out of stock

30

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

31

BOLT

90123-08002-00

—

$8.93

In stock

32

NUT

90179-08030-00

—

$3.78

In stock

33

CABLE, BRAKE

2K5-26341-00-00

1
Out of stock

34

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

35

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

36

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

37

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

38

PIN, COTTER

91490-20025-00

—

$1.31

In stock

39

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

40

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

41

PIECE, CONNECTING

1M1-26263-00-00

1
Out of stock

42

O-RING (260)

93210-10118-00

—

$5.86

In stock
