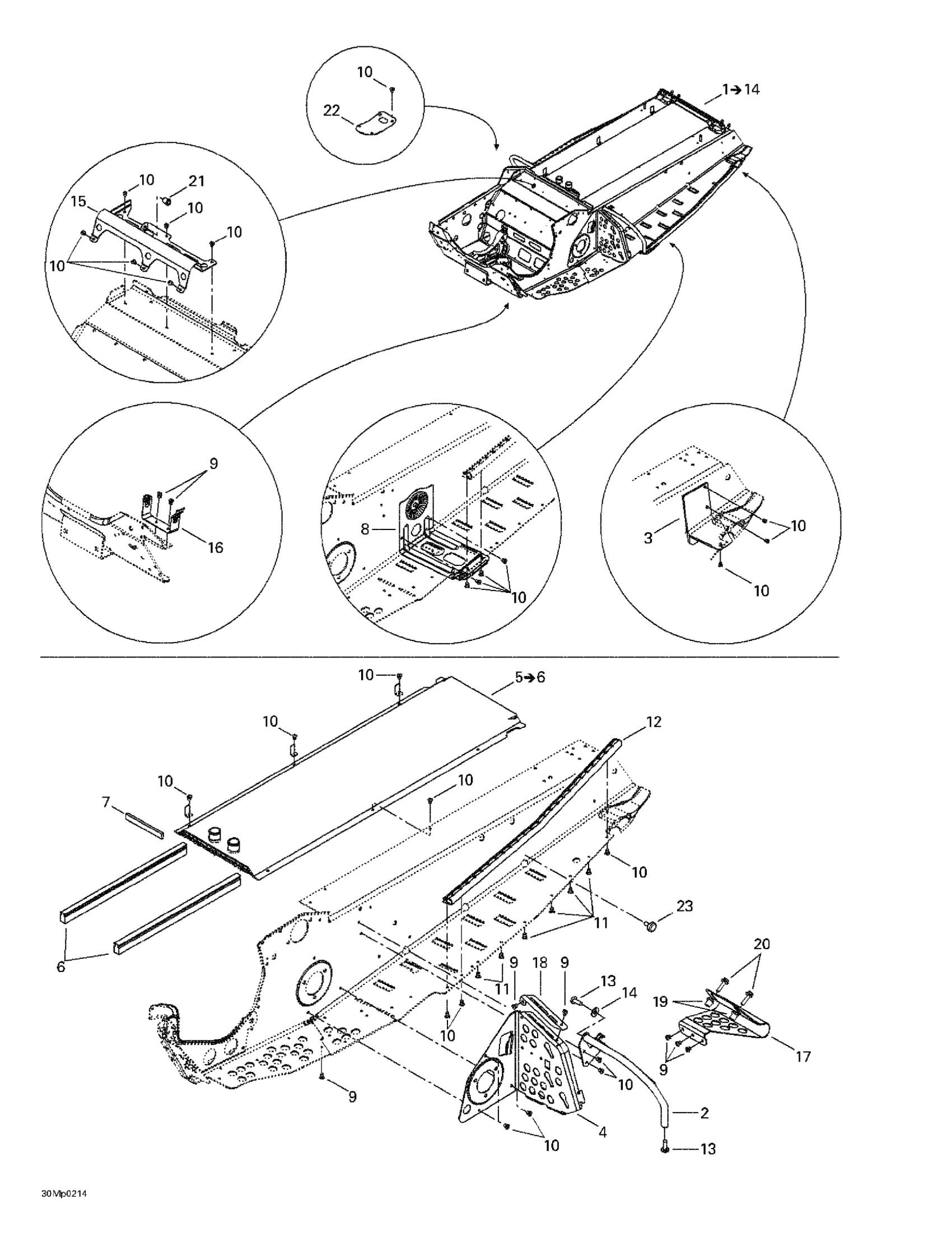

Ski-Doo MX Z 800 Rev, 2002 09- Frame And Accessories Diagram

#

Description
Price

1

Frame Ass'y | Includes 1 - 6.

518322148

Unavailable

2

RH Toe Hold Support

518322180

Unavailable

LH Toe Hold Support

518322181

Unavailable

3

RH Slide Bracket

518322797

Unavailable

LH Slide Bracket

518322798

Unavailable

4

RH Footrest Reinforcement

518322176

Unavailable

LH Footrest Reinforcement

518322177

Unavailable

5

Rear Radiator | Includes 5 - 6.

518322877

Unavailable

6

Radiator Protector | Grand Touring 500.

518321656

Unavailable

7

Neoprene Seal (1PAC=3M)

219704364

$27.49

8

RH Footrest

518322432

Unavailable

LH Footrest

518322433

Unavailable

9

Avex Rivet

390909200

$0.30

10

Pop Rivet 3/16"

390402200

$0.35

11

Pop Rivet 3/16"

390402400

$0.35

12

RH Roller

518322186

Unavailable

LH Roller

518322187

Unavailable

13

Socket Head Screw M8 x 20 (Scotch Grip)

205982046

Unavailable

14

Flat Washer 8 mm

234082410

$1.47

15

Air Intake Support

518322244

Unavailable

16

GUARD BELT BRACKET, BLACK - Call your local BRP dealership

518322726

Unavailable

17

RH Toe Hold

518322178

Unavailable

LH Toe Hold

518322179

Unavailable

18

PLATE, BLACK - Call your local BRP dealership

518323105

Unavailable

19

Insert

293450275

$12.99

20

Hex. Flange Screw M6 X 20

207662044

$2.00

21

Threaded Insert M6 X 1.0

250100242

Unavailable

22

Plate

518323268

Unavailable

23

Panel Fastener

518321954

$7.69
