2024 Yamaha MT09 (MT09RL) Electrical 3 Diagram

← All diagrams

Find the part on the Electrical 3 diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

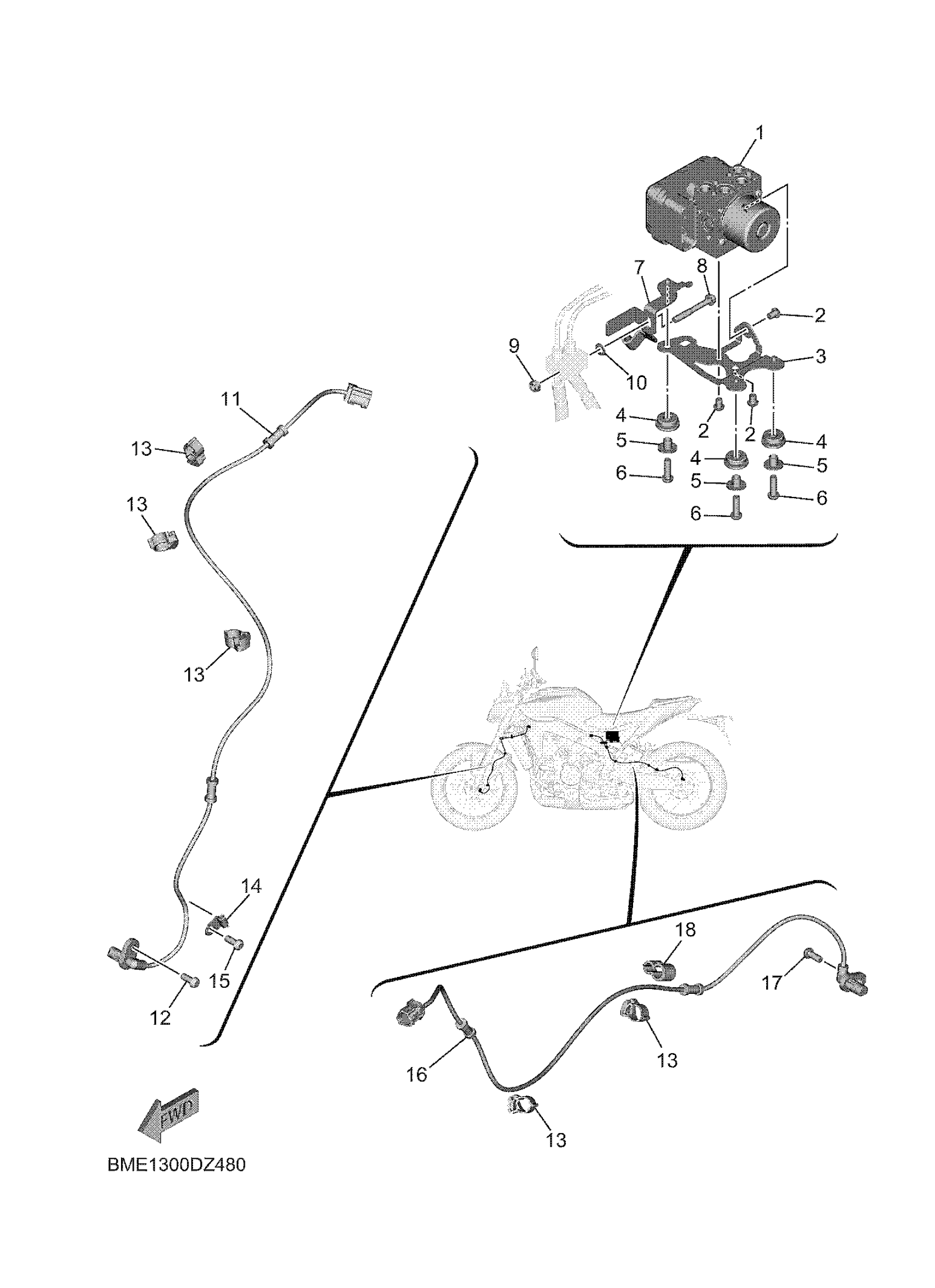

2024 Yamaha MT09 (MT09RL) Electrical 3 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HYDRAULIC UNIT ASS

BME-85930-09-00

—

$1,021.99

In stock

2

BOLT, HEXAGON SOCK

90111-06204-00

—

$1.32

In stock

3

BRACKET, UNIT

BME-85991-00-00

1

$17.82

In stock

4

GROMMET(4FU)

90480-13567-00

1

$3.88

In stock

5

COLLAR

90387-06160-00

—

$3.66

In stock

6

BOLT, BUTTON HEAD

92012-06020-00

1

$6.28

In stock

7

BRACKET

BME-85542-00-00

1

$16.82

In stock

8

BOLT, SMALL FLANGE

95027-06045-00

1

$2.48

In stock

9

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

10

WASHER, PLATE

90201-06034-00

1

$6.29

In stock

11

WHEEL SENSOR ASSY,

BME-85970-00-00

1

$99.85

In stock

12

BOLT, BUTTON HEAD

92017-06014-00

1

$2.78

In stock

13

CLAMP

90464-14010-00

1

$3.11

In stock

14

HOLDER, CABLE

2CR-23317-00-00

—

$8.72

In stock

15

BOLT, BUTTON HEAD

92017-06014-00

1

$2.78

In stock

16

WHEEL SENSOR ASSY,

BME-85980-00-00

—

$92.21

In stock

17

BOLT, BUTTON HEAD(4NK)

92014-06014-00

—
Out of stock

18

CLAMP(4GL)

90464-10233-00

—

$6.37

In stock
