2018 Yamaha MT09 (MT09JR) Electrical 2 Diagram

← All diagrams

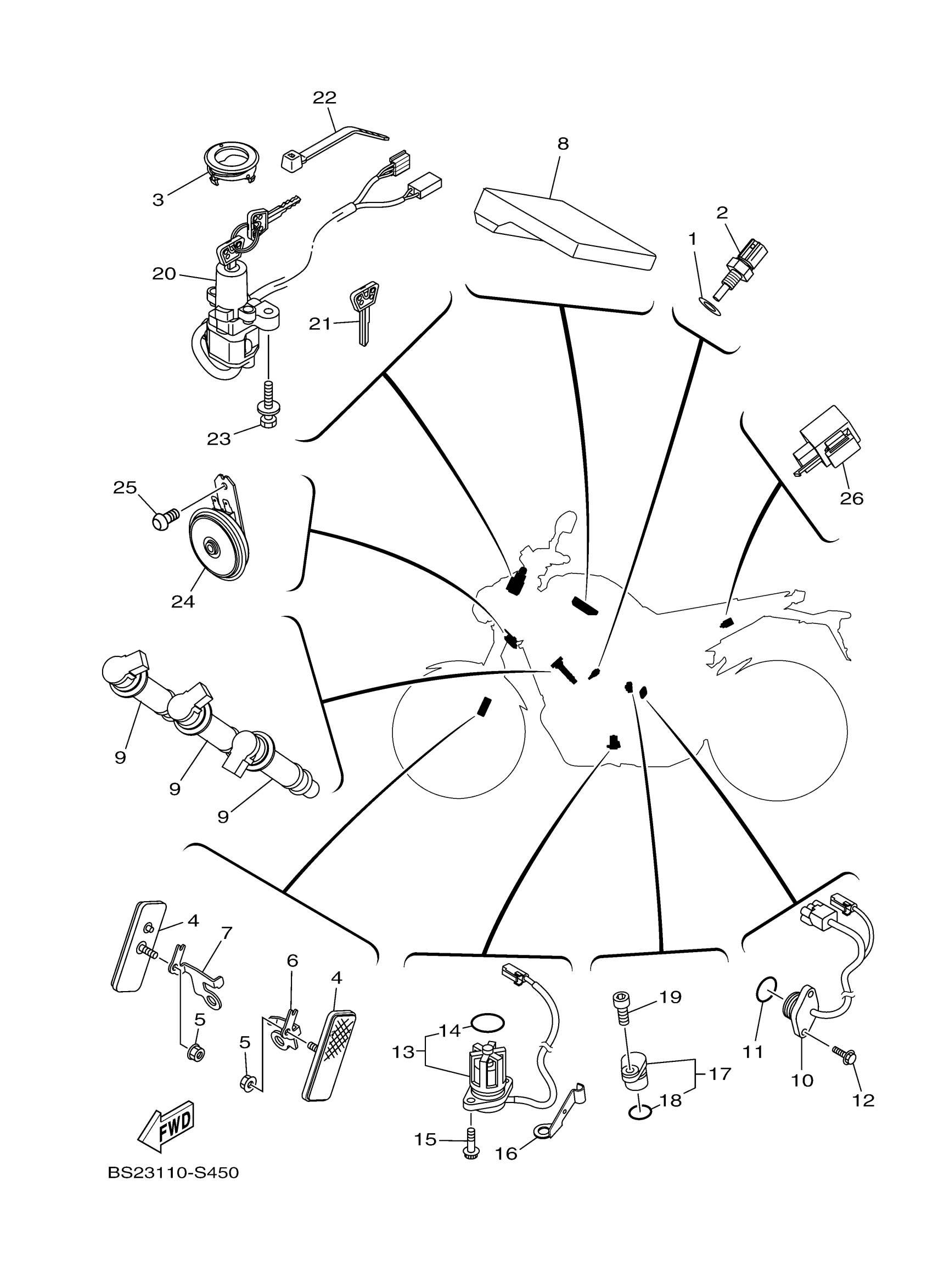

Find the part on the Electrical 2 diagram for your 2018 Yamaha MT09 (MT09JR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha MT09 (MT09JR) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GASKET

90430-10004-00

1

$5.93

In stock

2

THERMO UNIT

52B-H3591-00-00

1
Out of stock

3

CAP, SWITCH

B90-82552-00-00

—

$37.54

In stock

4

FRONT REFLECTOR ASSY

11H-85110-01-00

1

$20.92

In stock

5

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

6

BRACKET, REFLECTOR 1

1RC-85112-00-00

—

$12.72

In stock

7

BRACKET, REFLECTOR 2

1RC-85122-00-00

—

$10.91

In stock

8

ENGINE CONTROL UNIT ASSY

BS2-8591A-11-00

—
Out of stock

9

IGNITION COIL ASSY

1RC-82310-00-00

1

$114.04

In stock

10

NEUTRAL SWITCH ASSY

1RC-82540-01-00

1
Out of stock

11

O-RING

93210-21001-00

1

$4.77

In stock

12

BOLT, HEXAGON SOCKET HEAD

90110-05038-00

1

$6.28

In stock

13

OIL LEVEL GAUGE ASSY

5S7-85720-00-00

1

$95.82

In stock

14

O-RING

5VY-8A8E0-00-00

1

$10.94

In stock

15

BOLT, FLANGE

95022-06016-00

1

$3.32

In stock

16

CLAMP

90465-08053-00

—

$4.91

In stock

17

PLUG, BLIND

3P6-15399-00-00

—

$17.75

In stock

18

O-RING (22U)

93210-15566-00

—

$5.78

In stock

19

BOLT,SOCKET

91317-06016-00

—

$1.16

In stock

20

MAIN SWITCH STEERING LOCK

B90-82501-01-00

—
Out of stock

21

BLANK KEY

4BH-82511-09-00

—

$24.43

In stock

22

CLAMP

90464-14010-00

—

$3.11

In stock

23

BOLT

90109-08196-00

—

$6.18

In stock

24

HORN

BS2-83371-00-00

—

$64.96

In stock

25

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

26

FLASHER RELAY ASSY

4C8-83350-12-00

—
Out of stock
