2021 Yamaha MT07 (MT07ML) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

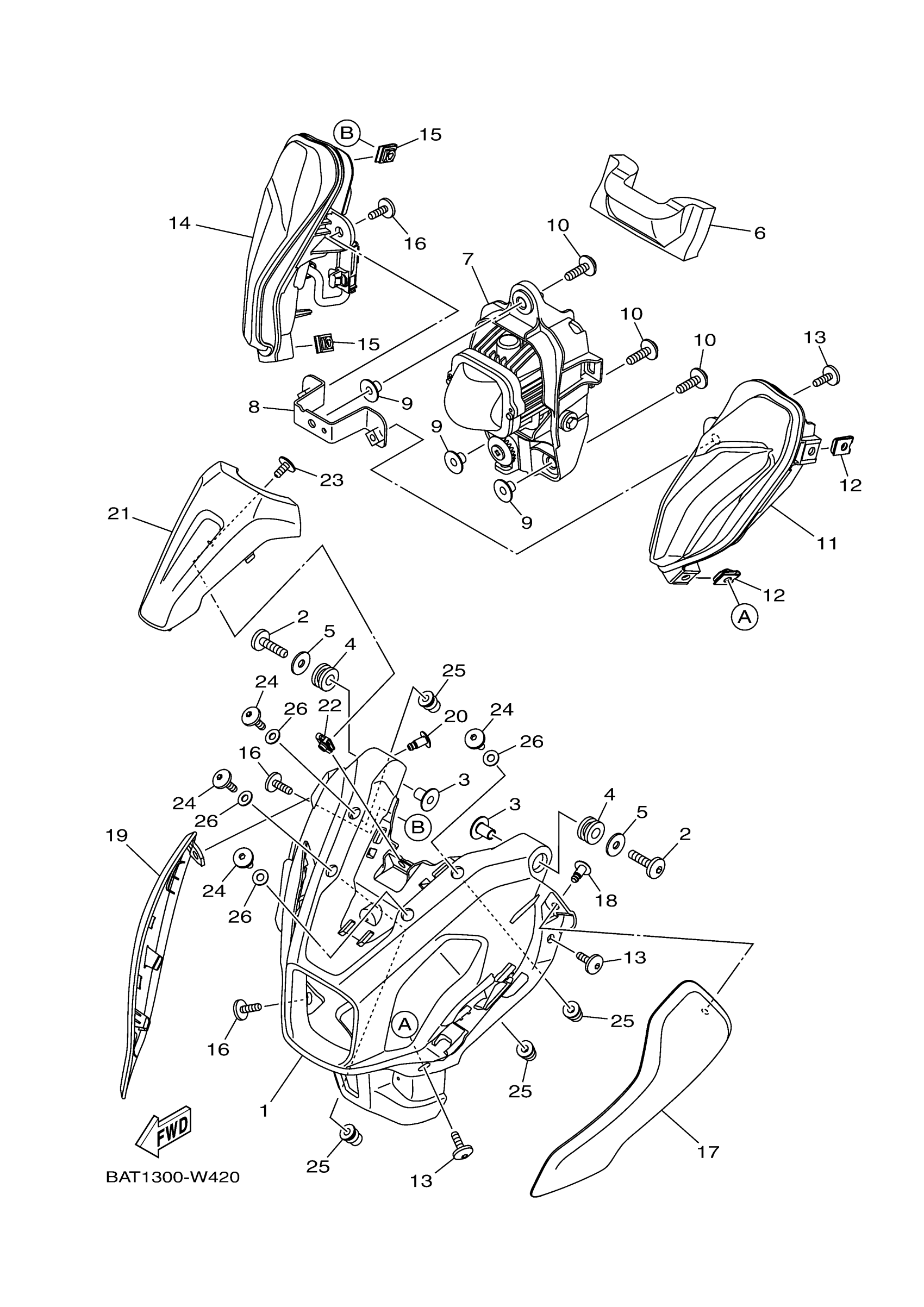

2021 Yamaha MT07 (MT07ML) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, HEADLIGHT

BAT-2838E-00-00

1

$40.38

In stock

2

BOLT,HEX. SOCKET BUTTON

90111-06172-00

1

$2.49

In stock

3

COLLAR

90387-06301-00

1

$3.72

In stock

4

GROMMET

90480-12015-00

1

$1.58

In stock

5

WASHER, PLATE

90201-06029-00

1

$4.65

In stock

6

DAMPER, PLATE

90520-20017-00

1

$6.14

In stock

7

HEADLIGHT ASSY

BAT-84300-00-00

1

$537.85

In stock

8

BRACKET

BAT-84703-00-00

1

$8.31

In stock

9

COLLAR

90387-06354-00

1

$3.98

In stock

10

BOLT, WITH WASHER

90119-06177-00

1

$6.15

In stock

11

PILOT LIGHT ASSY 1

BAT-84301-00-00

1

$206.70

In stock

12

NUT, SPRING

90183-051A4-00

—

$9.10

In stock

13

BOLT,HEX. SOCKET B

90111-05060-00

1

$2.68

In stock

14

PILOT LIGHT ASSY 2

BAT-84302-00-00

—

$170.27

In stock

15

NUT, SPRING

90183-051A4-00

—

$9.10

In stock

16

BOLT,HEX. SOCKET B

90111-05060-00

1

$2.68

In stock

17

COVER, HEADLIGHT 1

BAT-2838D-00-P1

—

$40.38

In stock

18

RIVET

90269-06019-00

—

$2.92

In stock

19

COVER, HEADLIGHT 2

BAT-2838S-00-P1

—

$41.17

In stock

20

RIVET

90269-06019-00

—

$2.92

In stock

21

COVER 1

BAT-84369-00-00

—

$7.34

In stock

22

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

23

BOLT

90111-05003-00

—

$6.17

In stock

24

BOLT,HEX. SOCKET B

90111-05060-00

1

$2.68

In stock

25

NUT(1KT)

90179-05523-00

—

$4.33

In stock

26

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock
