2020 Yamaha MT07 (MT07LL) Seat Diagram

← All diagrams

Find the part on the Seat diagram for your 2020 Yamaha MT07 (MT07LL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

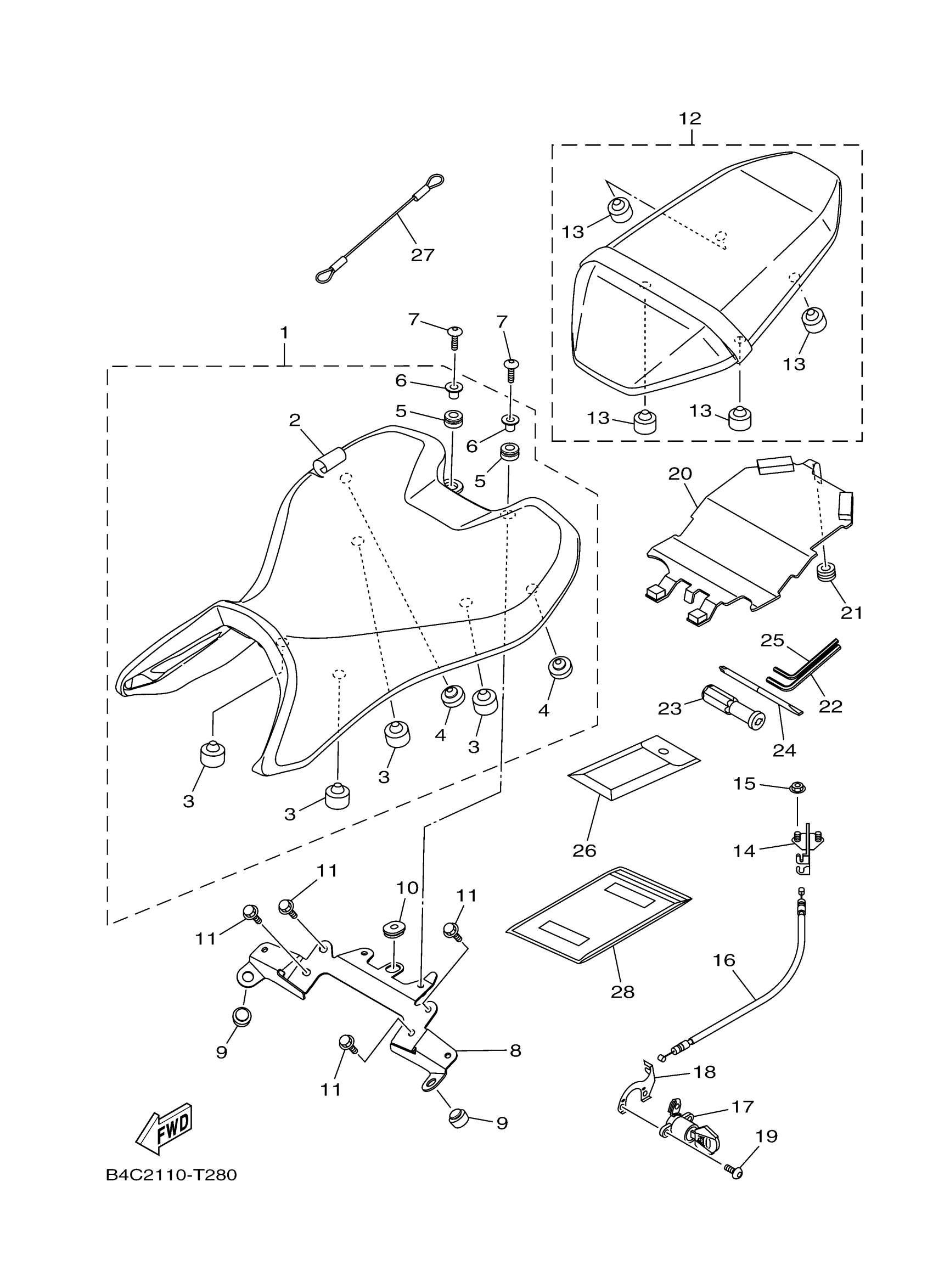

2020 Yamaha MT07 (MT07LL) Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SINGLE SEAT ASSY

B4C-24710-01-00

1

$140.00

In stock

2

SEAT COVER COMP.

B4C-2470F-01-00

1

$66.54

In stock

3

STOPPER, MAIN STAND

371-27114-00-00

1

$5.80

In stock

4

PAD, SEAT

22W-24741-00-00

1

$7.72

In stock

5

GROMMET(4TX)

90480-14604-00

1

$7.42

In stock

6

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

7

BOLT,HEX. SOCKET BUTTON

90111-06139-00

1

$2.62

In stock

8

BRACKET

B4C-21131-00-00

—

$66.88

In stock

9

STOPPER, MAIN STAND

157-27114-00-00

1

$8.68

In stock

10

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

11

BLOT, FLANGE DEEP RECESS

95D32-06010-00

1

$0.60

In stock

12

TANDEM SEAT ASSY

B4C-24750-01-00

1

$132.34

In stock

13

STOPPER MAIN STAND

278-27114-00-00

1

$8.45

In stock

14

SEAT LOCK ASSY

1WS-24780-00-00

—

$12.48

In stock

15

NUT, FLANGE

95702-06500-00

1

$1.98

In stock

16

CABLE, SEAT LOCK

1WS-2478E-00-00

—

$11.65

In stock

17

SEAT LOCK ASSY

3CK-W2470-00-00

—

$72.42

In stock

18

STAY, LOCK

23P-2117K-01-00

—

$6.02

In stock

19

SCREW

90149-06030-00

—

$5.18

In stock

20

SEAT COVER ASSY

B4C-2477A-00-00

—

$8.94

In stock

21

GROMMET (2T4)

90480-12237-00

—

$1.95

In stock

22

WRENCH, HEXAGON 8

14B-28164-00-00

—

$3.76

In stock

23

GRIP, DRIVER

2H7-28151-00-00

—

$5.93

In stock

24

DRIVER

137-28152-00-00

—

$3.45

In stock

25

WRENCH, HEXAGON 8

23P-28164-00-00

—

$2.72

In stock

26

TOOL KIT

B4C-28100-01-00

—
Out of stock

27

HANGER, HELMET

2S3-21398-00-00

—

$20.58

In stock

28

POUCH

4KG-28186-11-00

—

$7.14

In stock
