1972 Yamaha LT2M (LT2M) Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 1972 Yamaha LT2M (LT2M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

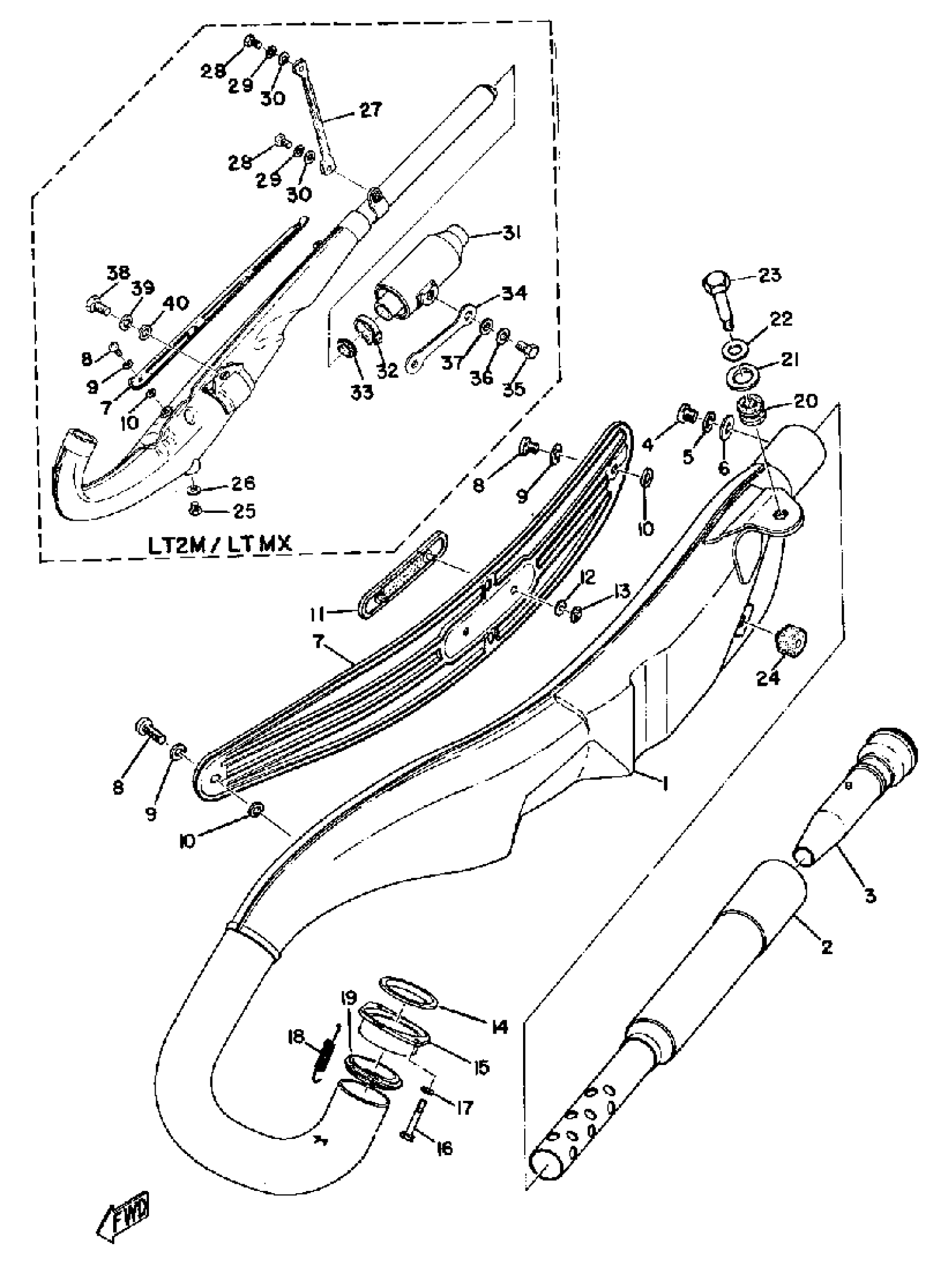

1972 Yamaha LT2M (LT2M) Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

EXHAUST PIPE ASSY L

305-14610-30-00

1
Out of stock

1

EXHAUST PIPE ASSY L

335-14610-00-00

1
Out of stock

2

. SILENCER, EXHAUST

214-14753-01-00

1
Out of stock

3

. PIPE, OUTLET

261-14752-30-00

1
Out of stock

4

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

5

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

6

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

7

PROTECTOR, MUFF 1

304-14718-00-93

1
Out of stock

7

PROTECTOR, MUFF 1

305-14718-30-00

1
Out of stock

8

SCREW, BIND(J45)

98980-06012-00

1

$4.70

In stock

9

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

10

WASHER, PLATE(3MT)

90202-05188-00

1

$6.18

In stock

11

EMBLEM, PROTECTOR

305-14729-30-00

1
Out of stock

12

WASHER PLATE 174283160000

90202-04003-00

1

$6.69

In stock

13

NUT SPRING 116283170100

90183-04005-00

1

$0.74

In stock

14

GASKET, EXHAUST PIPE

3PA-14613-10-00

—
Out of stock

15

NUT, RING

2K5-14612-00-00

1
Out of stock

16

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

SPRING 214-14683-01

90506-12029-00

—

$6.49

In stock

19

GASKET

248-14623-10-00

—

$6.22

In stock

20

DAMPER, FRONT

168-21638-00-00

—

$8.52

In stock

21

WASHER PLATE 168217580000

90201-18262-00

—
Out of stock

22

WASHER, PLATE (4N0)

90201-126A7-00

—

$6.28

In stock

23

BOLT

90109-08391-00

1
Out of stock

24

STOPPER

1M3-27114-00-00

—

$8.09

In stock

25

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

26

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

27

STAY, MUFFLER 1

304-14771-00-00

1
Out of stock

28

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

30

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

31

SILENCER, EXHAUST

335-14753-00-00

1
Out of stock

32

CLAMP, HOSE

90460-33049-00

1
Out of stock

33

GASKET

248-14623-10-00

—

$6.22

In stock

34

STAY, MUFFLER

335-14791-00-00

1
Out of stock

35

BOLT(62E)

97013-08012-00

—

$2.48

In stock

36

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

37

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

38

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

39

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

40

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock
