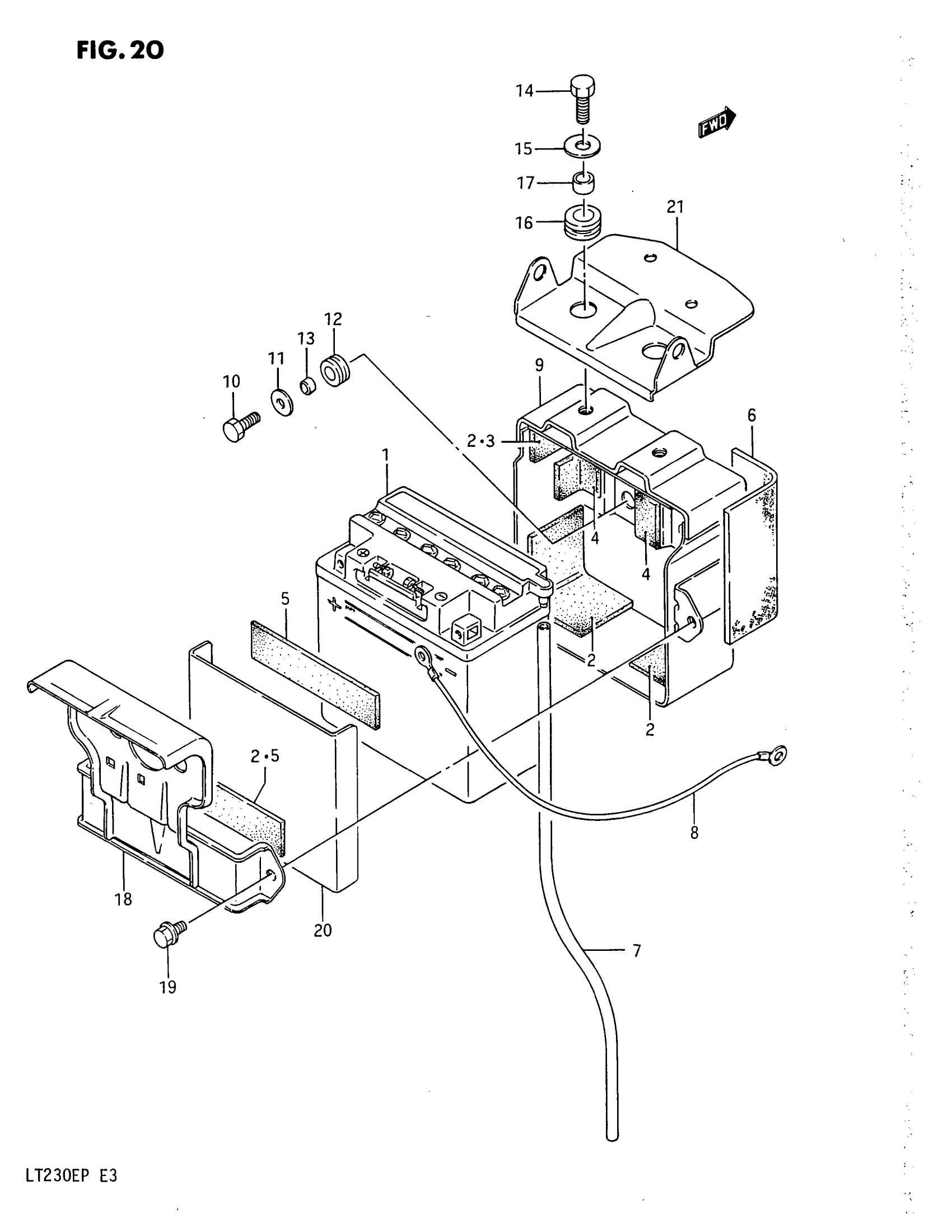

Find the part on the Battery diagram for your 1993 Suzuki LT230E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1993 Suzuki LT230E Battery Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BATTERY (12V,12AH) | MODEL H

33610-35B60

1
Out of stock

1

BATTERY (FTX12-BS,12V,10AH) | MODEL J This part replaces 33610-35B70.

33610-48E20

1
Out of stock

2

PROTECTOR | MODEL H CUT AS REQUIRED PROFILE (50X115X3)

33651-37000

2
Out of stock

2

PROTECTOR | MODEL J CUT AS REQUIRED PROFILE

33651-37000

6
Out of stock

3

PROTECTOR | MODEL H CUT AS REQUIRED PROFILE (35X150X3)

33651-37000

1
Out of stock

4

PROTECTOR | CUT AS REQUIRED PROFILE (30X40X3)

33651-37000

3
Out of stock

5

PROTECTOR (80X80X2) | MODEL H This part replaces 33652-35B00.

33652-07D00

2
Out of stock

6

PROTECTOR (NA) | MODEL H

33652-35B10-H17

1
Out of stock

6

NO DESCRIPTION AVAILABLE | MODEL J This part replaces 33652-20A00-H17.

33652-12D00

1
Out of stock

7

HOSE,BATTERY EX | FOR 33610-35B60 This part replaces 33680-16A10.

33680-16A11

1
Out of stock

8

LEAD WIRE, (-)

33860-35B00

1
Out of stock

9

HOLDER, BATTERY | MODEL H

41540-35B00

1
Out of stock

9

HOLDER, BATTERY | MODEL J

41540-35B10

1
Out of stock

10

2

$2.10

In stock

11

WASHER | ?09160-06007 This part replaces 09160-06006.

09160-06084

2
Out of stock

12

CUSHION (8.5X20X8) This part replaces 09320-08032.

09320-08510

2
Out of stock

13

SPACER (6.1X9X7.5) | MODEL H

09180-06038

2
Out of stock

13

SPACER (6.2X9X7.5) | MODEL J

09180-06103

2
Out of stock

14

BOLT This part replaces 01107-08206.

01500-0820A

2
Out of stock

15

WASHER This part replaces 09160-08021.

09160-08130

2
Out of stock

16

CUSHION This part replaces 09320-12029.

09320-12036

2
Out of stock

17

SPACER

09180-08145

2
Out of stock

18

COVER, BATTERY | MODEL H

41560-35B00

1
Out of stock

18

NO DESCRIPTION AVAILABLE | MODEL J This part replaces 41560-35B10.

41560-35B20

1
Out of stock

19

BOLT This part replaces 01517-06105.

01550-0610A

2
Out of stock

20

COVER, BATTERY | MODEL H

33661-34200

1
Out of stock

21

BRACKET, BATTERY HOLDER | MODEL H

41551-35B00

1
Out of stock

21

BRACKET, BATTERY HOLDER REFER TO FIG.20A(D-6) FOR MODE | MODEL J N/P ***

41551-35B10

1
Out of stock
