1995 Suzuki LT-F4WDXS Handle Switch Diagram

← All diagrams

Find the part on the Handle Switch diagram for your 1995 Suzuki LT-F4WDXS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

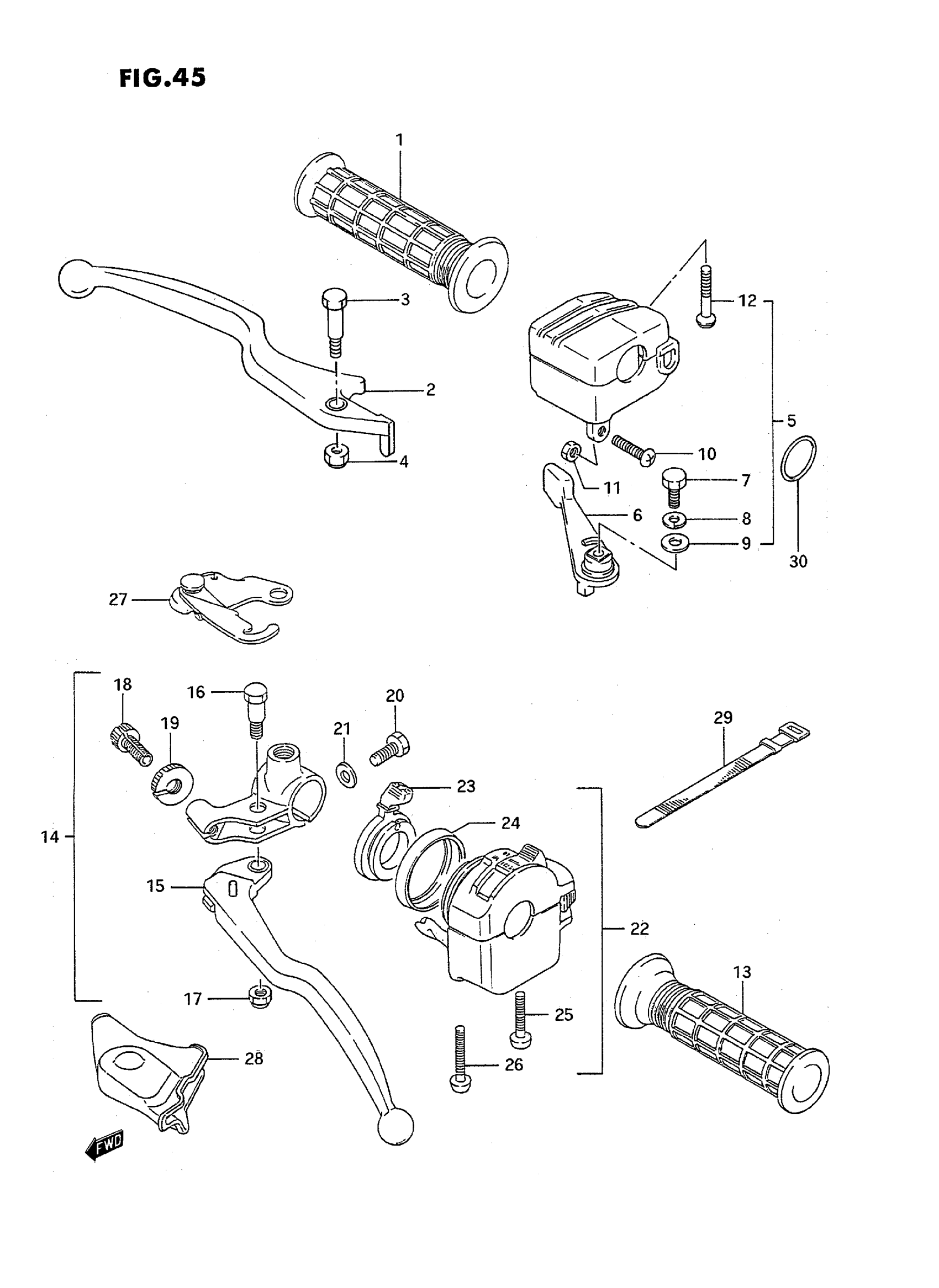

1995 Suzuki LT-F4WDXS Handle Switch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$11.70

In stock

1

1

$11.70

In stock

2

1

$12.72

In stock

2

LEVER, BRAKE | MODEL R/S

57421-39D10

1
Out of stock

3

1

$8.28

In stock

4

.NUT This part replaces 08319-21065.

08319-2106B

1
Out of stock

6

LEVER

57151-24301

1

$13.28

In stock

7

1

$1.90

In stock

8

1

$1.97

In stock

9

WASHER

09160-06019

1

$1.49

In stock

10

SCREW

09125-05066

1

$1.76

In stock

11

1

$2.77

In stock

12

SCREW

02132-05307

2

$1.63

In stock

13

1

$11.70

In stock

13

1

$11.70

In stock

14

LEVER ASSY, REAR BRAKE | Includes Item(s) 15 - 21

57500-24502

1
Out of stock

15

LEVER

57620-24501

1
Out of stock

16

BOLT

57431-29502

1

$8.65

In stock

17

.NUT This part replaces 08319-21065.

08319-2106B

1
Out of stock

18

ADJUSTER

57441-44400

1

$8.33

In stock

19

NUT

57442-11010

1

$2.92

In stock

20

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

1
Out of stock

21

.WASHER This part replaces 08322-21064.

08322-0106B

1
Out of stock

23

LEVER, CHOKE

37571-19B01

1
Out of stock

24

COVER, CHOKE

37576-19B01

1
Out of stock

25

1

$2.88

In stock

26

1

$2.42

In stock

27

STOPPER, BRAKE

57790-19B00

1
Out of stock

28

1

$11.55

In stock

29

BAND

09407-12402

2
Out of stock

30

O RING

09280-24009

1

$8.81

In stock
