2012 Suzuki LT-F400FL2 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2012 Suzuki LT-F400FL2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

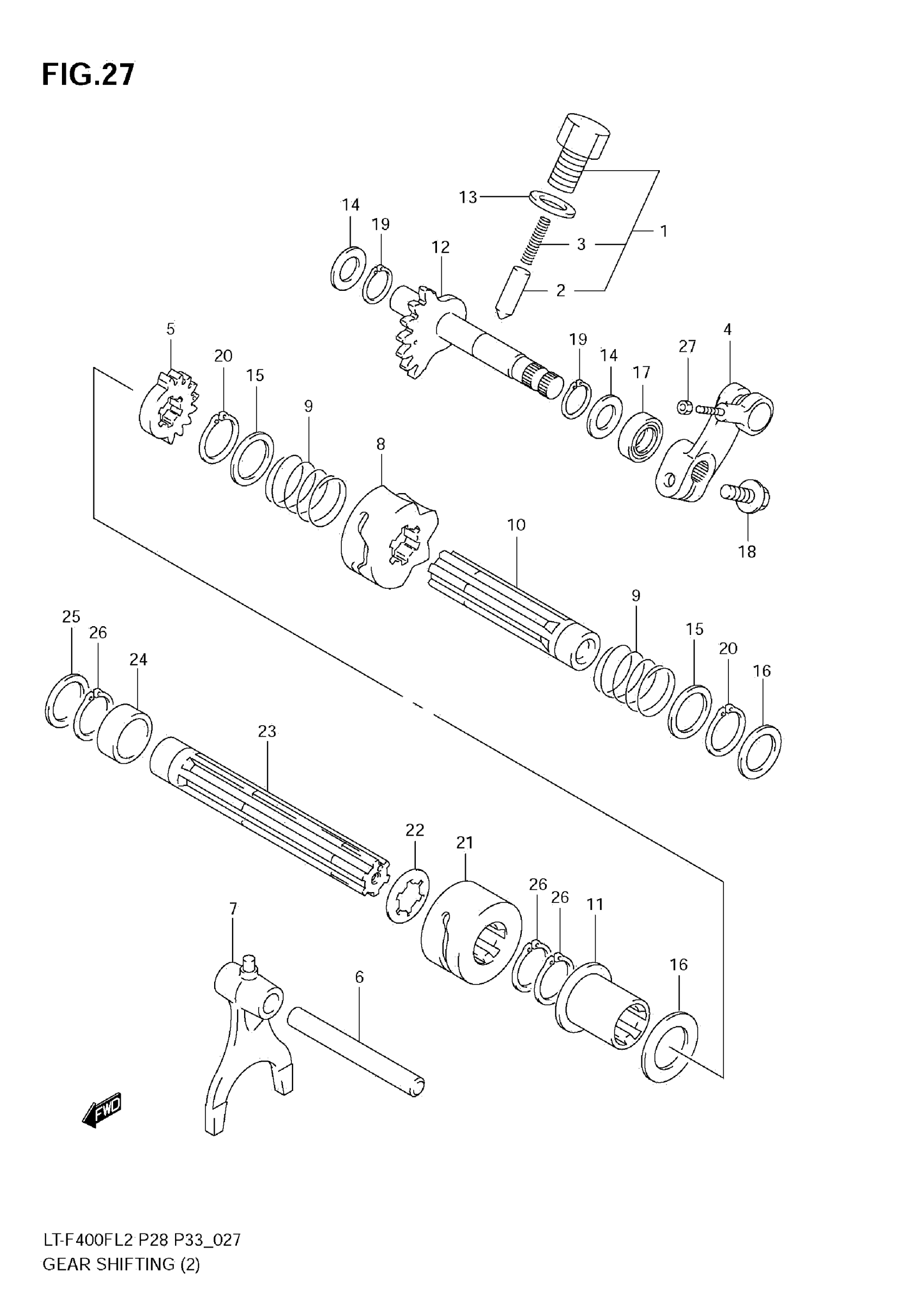

2012 Suzuki LT-F400FL2 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STOPPER,SUB T/M SHIFT CAM

25350-38F60

1
Out of stock

2

STOPPER

25351-38F50

1
Out of stock

3

SPRING

29613-38F60

1
Out of stock

4

ARM, SUB T/M GEAR SHIFT

25360-11H10

1
Out of stock

5

PLATE, SUB T/M GEAR

25381-38F60

1
Out of stock

6

SHAFT, SUB T/M GEAR

25411-13A01

1
Out of stock

7

FORK,SUB T/M GEAR SHIFT

29511-38F50

1
Out of stock

8

CAM,SUB T/M GEAR SHIFT

29611-38F60

1
Out of stock

9

SPRING, SUB T/M SHIFT

29612-38F50

2
Out of stock

10

SHAFT,SUB T/M GEAR SHIFT

29620-38F50

1
Out of stock

11

JOINT,SHIFT CAM SHAFT

29625-38F50

1
Out of stock

12

SHAFT, SUB T/M NO.2

29640-38F60

1
Out of stock

13

GASKET (13.8X18.8X4.8)

09168-14002

1
Out of stock

14

SHIM (12X20X1)

09181-12167

2
Out of stock

15

SHIM (20X26X1)

09181-20139

2
Out of stock

16

SHIM (20X34X1)

09181-20251

2
Out of stock

17

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

18

BOLT

01550-0620B

1
Out of stock

19

CIRCLIP

08331-3112A

2
Out of stock

20

CIRCLIP

08331-3120A

2
Out of stock

21

CAM,REVERSE SHIFT

25321-38F70

1
Out of stock

22

PLATE,SHIFT CAM LOCK

25322-38F70

1
Out of stock

23

SHAFT, REVERSE SHIFT

25531-38F50

1
Out of stock

24

SPACER, REVERSE SHIFT CAM

25532-38F70

1
Out of stock

25

SHIM (20X28X1)

09181-20167

1
Out of stock

26

CIRCLIP

08331-3120A

3
Out of stock

27

NUT

08310-0006A

1
Out of stock
