2007 Suzuki LT-F400F Tail Lamp Diagram

← All diagrams

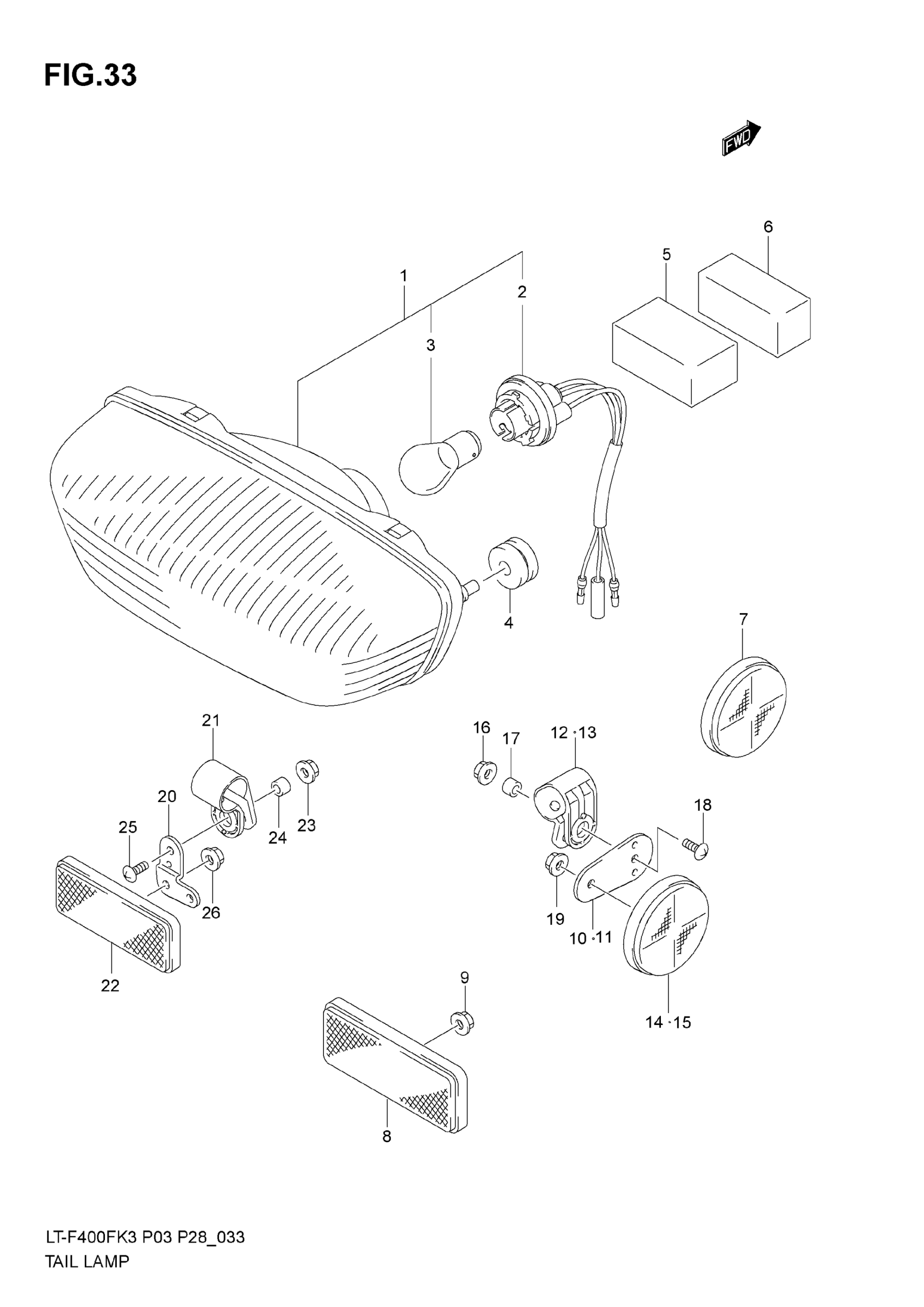

Find the part on the Tail Lamp diagram for your 2007 Suzuki LT-F400F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2007 Suzuki LT-F400F Tail Lamp Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LAMP ASSY, TAIL | MODEL K3 This part replaces 35710-03G00.

35710-03G20

1
Out of stock

1

LAMP ASSY, TAIL | MODEL K4/K5/K6/K7; Includes Item(s) 2 - 3

35710-03G20

1
Out of stock

2

SOCKET & CORD ASSY

35718-03G00

1
Out of stock

3

BULB (12V,21/5W) This part replaces 09471-12083.

09471-12128

1
Out of stock

4

CUSHION

09320-06023

2
Out of stock

5

CUSHION, REAR COMB | 29X40X17

33652-38F10

1
Out of stock

6

CUSHION, REAR COMB | 20X40X20

33652-38F20

1
Out of stock

7

REFLECTOR ASSY, REAR SIDE | MODEL K3/K4/K5/K6 E28

35970-14A10

2
Out of stock

8

REFLECTOR ASSY, RR SIDE | MODEL K3/K4/K5/K6 E28 This part replaces 35970-07F00.

35970-07F01

2
Out of stock

9

NUT | MODEL K3/K4/K5/K6 E28 This part replaces 08316-10053.

08316-1005A

1
Out of stock

10

PLATE, RR SIDE, R | MODEL K7 E28

35643-03G10

—
Out of stock

11

PLATE, RR SIDE, L | MODEL K7 E28

35643-03G10

—
Out of stock

12

BRACKET, REFLECTOR, R | MODEL K7 E28

35656-03G10

—
Out of stock

13

BRACKET, REFLECTOR, L | MODEL K7 E28

35656-03G10

—
Out of stock

14

REFLECTOR ASSY, SIDE, R | MODEL K7 E28

35970-14A10

1
Out of stock

15

REFLECTOR ASSY, SIDE, L | MODEL K7 E28

35970-14A10

1
Out of stock

16

NUT | MODEL K7 E28 This part replaces 09159-05044.

09159-05049

2
Out of stock

17

SPACER (5.58X9.5X6.5) | MODEL K7 E28

09180-05053

2
Out of stock

18

SCREW | MODEL K7 E28

02142-0516A

2
Out of stock

19

NUT | MODEL K7 E28

08316-1005A

2
Out of stock

20

BRACKET, REAR, RR | MODEL K7 E28

35643-03G00

—
Out of stock

21

BRACKET, REAR, RR | MODEL K7 E28

35656-03G10

—
Out of stock

22

REFLECTOR ASSY, RR SIDE | MODEL K7 E28 This part replaces 35970-07F00.

35970-07F01

1
Out of stock

23

NUT | MODEL K7 E28 This part replaces 09159-05044.

09159-05049

1
Out of stock

24

SPACER (5.5X9.5X6.5) | MODEL K7 E28

09180-05053

1
Out of stock

25

SCREW | MODEL K7 E28

02142-0516A

1
Out of stock

26

NUT | MODEL K7 E28

08316-1005A

1
Out of stock
