2007 Suzuki LT-F400 Steering Knuckle Diagram

← All diagrams

Find the part on the Steering Knuckle diagram for your 2007 Suzuki LT-F400, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

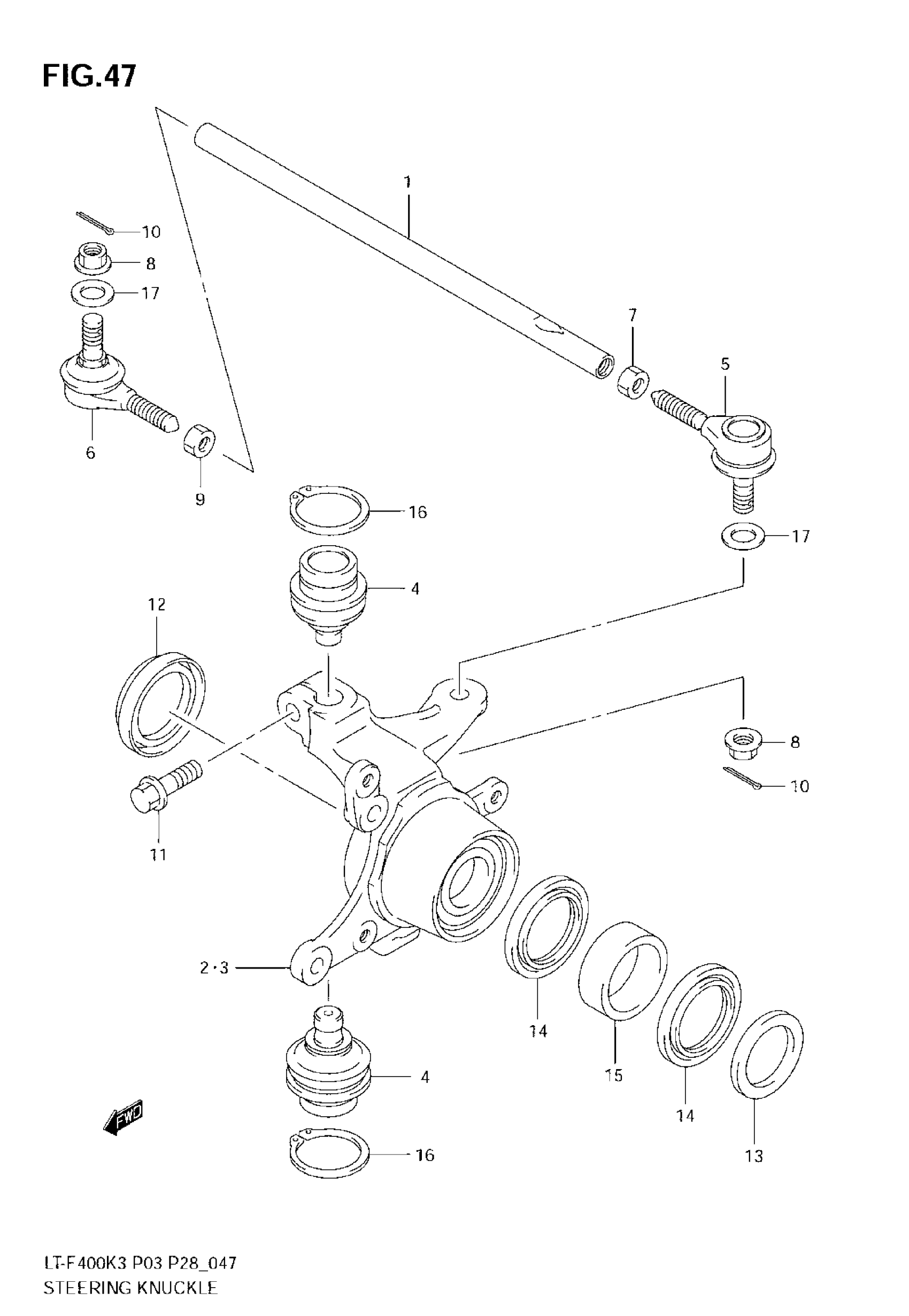

2007 Suzuki LT-F400 Steering Knuckle Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TIE ROD, STEERING

51281-38F00

2
Out of stock

2

KNUCKLE, STEERING RH | MODEL K3/K4

51231-03G10

1
Out of stock

2

KNUCKLE, STEERING RH | MODEL K5/K6/K7

51231-38F50

1
Out of stock

3

KNUCKLE, STEERING LH | MODEL K3/K4

51241-03G10

1
Out of stock

3

KNUCKLE, STEERING LH | MODEL K5/K6/K7

51241-38F50

1
Out of stock

4

END,KNUCKLE STEERING

51210-38F00

4
Out of stock

5

ROD, END RH | MODEL K3/K4

51260-38F10

2
Out of stock

5

ROD, END RH | MODEL K5/K6/K7

51260-21G00

2
Out of stock

6

2

$91.67

In stock

6

ROD, END LH | MODEL K5/K6/K7

51270-21G00

2
Out of stock

7

NUT, TIE ROD RH | MODEL K3/K4

09140-10043

2
Out of stock

7

NUT, TIE-ROD RH | MODEL K6/K7

51283-21G00

2
Out of stock

8

NUT, REAR SWGARM BRACKET | MODEL K3/K4 This part replaces 09159-10058.

09159-10115

4
Out of stock

8

NUT | MODEL K5/K6/K7 This part replaces 08314-40103.

08314-4010B

4
Out of stock

9

NUT, TIE ROD LH

09140-10027

2
Out of stock

10

COTTER PIN This part replaces 04111-20208.

04111-2020A

4
Out of stock

11

BOLT, KNUCKLE (10X30)

51233-09F00

4
Out of stock

12

DUST SEAL, INNER (38X55X8)

09283-38012

2
Out of stock

13

DUST SEAL, OUTER (38X55X7.5)

09283-38022

2
Out of stock

14

BEARING

08123-60067

4
Out of stock

15

SPACER,HUB BEARING

54731-03G00

2
Out of stock

16

CIRCLIP This part replaces 08331-31306.

08331-31309

4
Out of stock

17

WASHER, ROD END | MODEL K3/K4

09181-11001

4
Out of stock

17

WASHER, ROD END | MODEL K5/K6/K7

09162-10010

4
Out of stock
