2002 Suzuki LT-F300F Front Fender Diagram

← All diagrams

Find the part on the Front Fender diagram for your 2002 Suzuki LT-F300F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

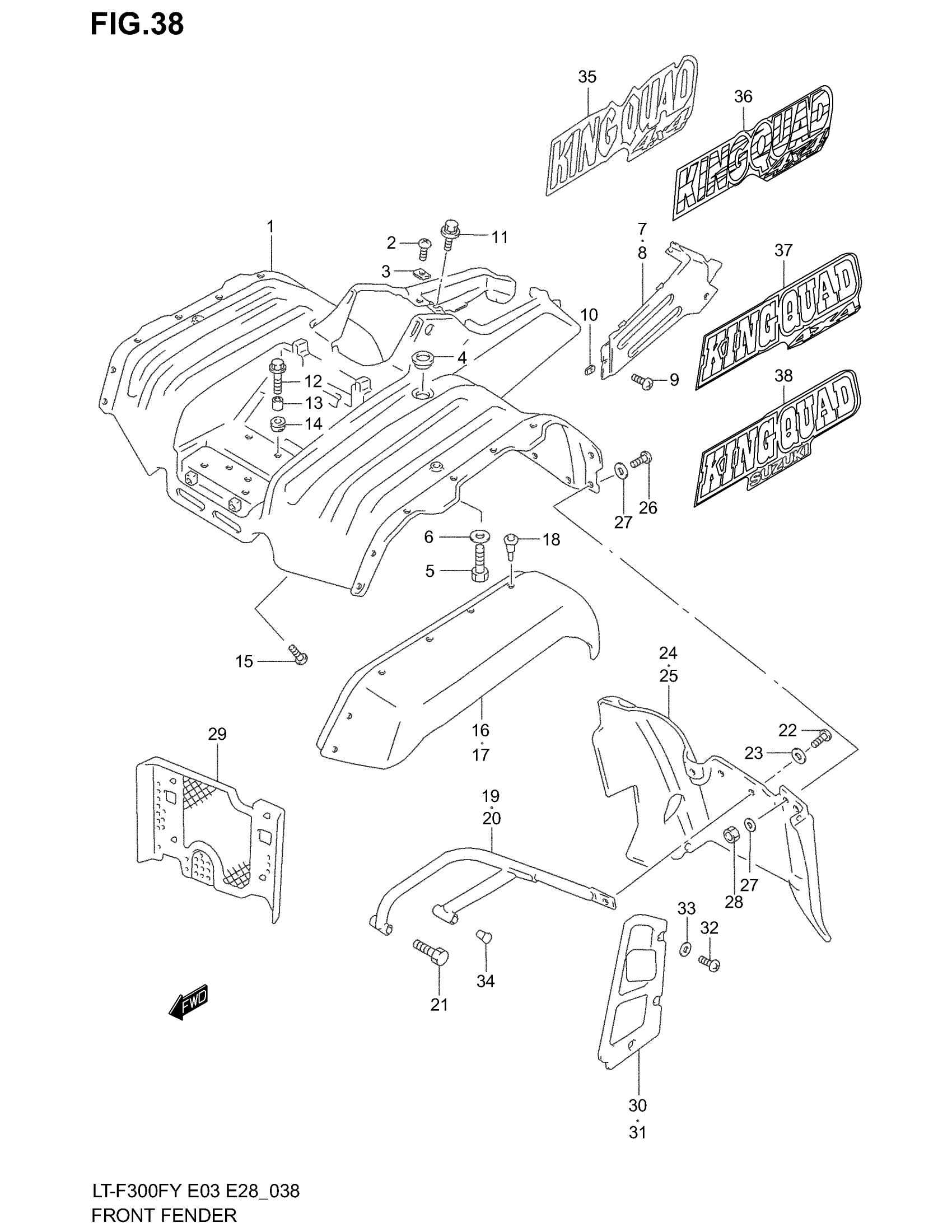

2002 Suzuki LT-F300F Front Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT (BEIGE) | MODEL X/Y

53111-39DA0-Y5G

1
Out of stock

1

FENDER, FRONT (GREEN) | MODEL X/Y/K1

53111-39DA0-Y9N

1
Out of stock

1

FENDER, FRONT (RED) | MODEL K1

53111-39DA0-Y9P

1
Out of stock

1

FENDER, FRONT (GREEN) | MODEL K2

53111-39DA0-YT8

1
Out of stock

1

FENDER, FRONT (RED) | MODEL K2

53111-39DA0-YT9

1
Out of stock

2

SCREW, COVER REAR This part replaces 03241-15163.

03241-1516A

10
Out of stock

3

NUT

09148-05038

10
Out of stock

4

GROMMET This part replaces 09308-25003.

09308-25005

2
Out of stock

5

BOLT This part replaces 01570-06163.

01570-0616A

2
Out of stock

6

WASHER

09169-06041

2

$2.35

In stock

7

1

$169.54

In stock

8

1

$142.71

In stock

9

SCREW, COVER REAR This part replaces 03241-15163.

03241-1516A

4
Out of stock

10

NUT

09148-05038

4
Out of stock

11

BOLT, UPPER

09118-06019

4

$2.92

In stock

12

BOLT, FRONT

09116-06025

2

$2.64

In stock

13

SPACER

09180-06120

2
Out of stock

14

CUSHION

09320-11008

2
Out of stock

15

2

$3.18

In stock

16

MUDGUARD, RH (BLACK)

53331-39DA0-291

1

$103.72

In stock

17

MUDGUARD, LH (BLACK)

53332-39DA0-291

1

$101.80

In stock

18

CLIP

09409-07333

22
Out of stock

19

BRACE, RH

53210-39DA0

1
Out of stock

20

BRACE, LH

53240-39DA0

1
Out of stock

21

4

$2.92

In stock

22

SCREW, MUD FLAP

09139-05037

2

$2.23

In stock

23

WASHER

09160-08123

2
Out of stock

24

MUD FLAP, RH (BLACK)

53311-39DA0-291

1

$144.57

In stock

25

MUD FLAP, LH (BLACK)

53312-39DA0-291

1

$144.57

In stock

26

SCREW

09136-05038

6
Out of stock

27

WASHER

09160-05046

8
Out of stock

28

NUT | MODEL X/Y This part replaces 09159-05026.

09159-05043

10
Out of stock

28

NUT | MODEL K1/K2

09159-05043

10
Out of stock

29

1

$103.77

In stock

30

MUDFLAP, INNER REAR RH

53511-19B00

1
Out of stock

31

MUDFLAP, INNER REAR LH

53521-19B00

1
Out of stock

32

SCREW This part replaces 02142-06123.

02142-0612A

6
Out of stock

33

WASHER

09169-06010

6
Out of stock

34

PLUG, BRACE | OPT

09250-10006

4

$2.58

In stock

35

EMBLEM | MODEL X

68151-39DB0-L9G

2
Out of stock

36

EMBLEM | MODEL Y FOR Y5G

68151-39DH0-AZ7

2
Out of stock

36

EMBLEM | MODEL Y FOR Y9N

68151-39DH0-AZ8

2
Out of stock

37

EMBLEM | MODEL K1 FOR Y9N

68151-39DK0-DY4

2
Out of stock

37

EMBLEM | MODEL K1 FOR Y9P

68151-39DK0-DY5

2
Out of stock

38

EMBLEM | MODEL K2 FOR YT8

68151-39D20-HA2

2
Out of stock

38

EMBLEM | MODEL K2 FOR YT9

68151-39D20-HA3

2
Out of stock
