2009 Suzuki LT-A750XP Steering Shaft Diagram

← All diagrams

Find the part on the Steering Shaft diagram for your 2009 Suzuki LT-A750XP, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

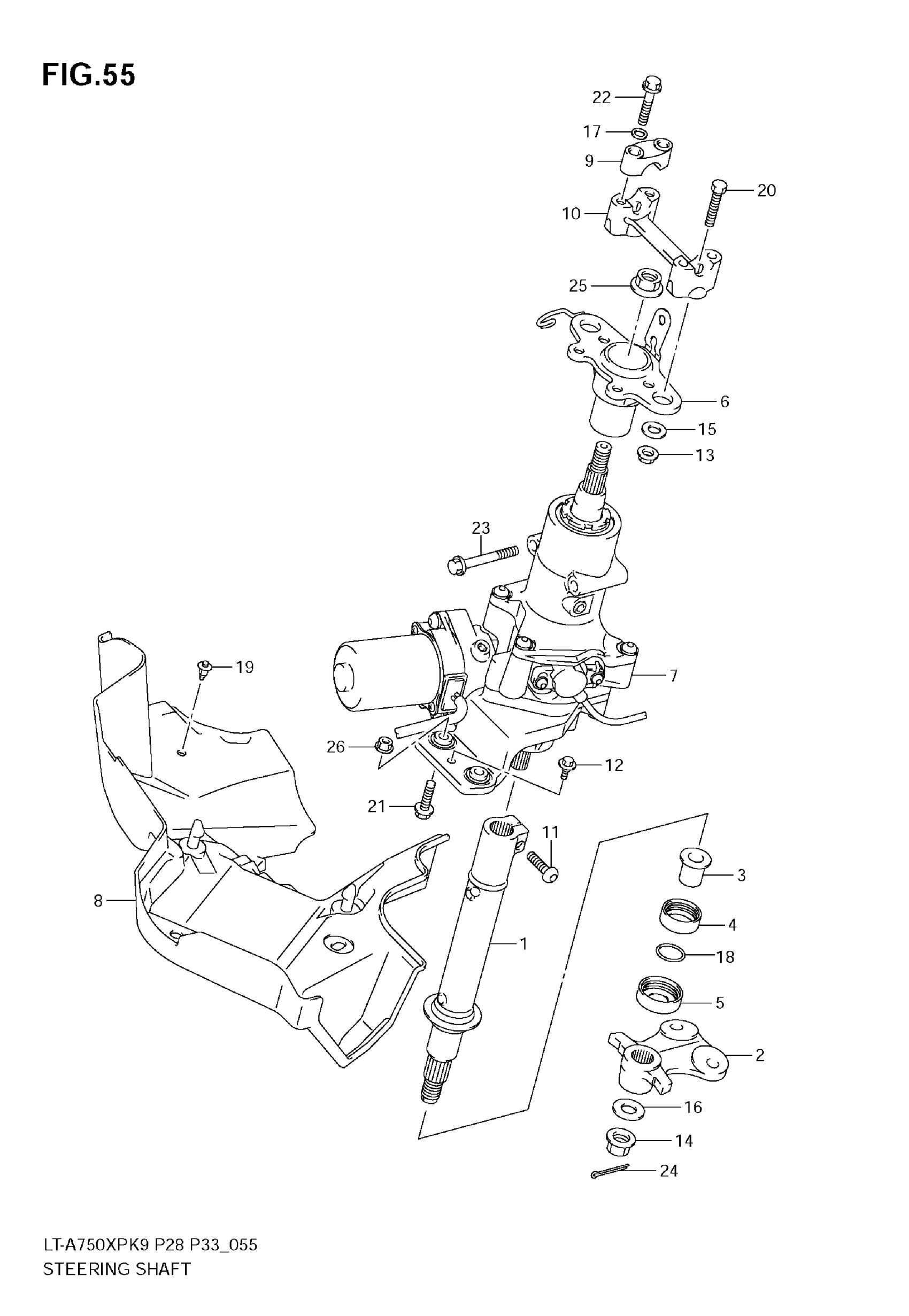

2009 Suzuki LT-A750XP Steering Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHAFT, STEERING

51650-31G30

1
Out of stock

2

PLATE, STEERING ARM

51653-31G30

1
Out of stock

3

BUSH, STEERING SHAFT LOWER

51661-31G00

1
Out of stock

4

SEAL, DUST This part replaces 51662-31G00.

51662-31G01

1
Out of stock

5

SEAL, DUST This part replaces 51663-31G10.

51663-31G11

1
Out of stock

6

PLATE, STEERING SHAFT

51680-31G00

1
Out of stock

7

BODY ASSY,STEER This part replaces 51700-31G00.

51700-31G13

1
Out of stock

8

PLATE, EPS ECU

51771-31G00

1
Out of stock

9

CLAMP, HANDLE HOLDER UP (BLACK)

56211-09F00-291

2
Out of stock

10

CLAMP, HANDLE HOLDER This part replaces 56211-31G10-291.

56211-31G10

1
Out of stock

11

BOLT, STEERING SHAFT

09106-08129

1
Out of stock

12

BOLT, PLATE ECU

09111-06085

1
Out of stock

13

NUT, HANDLE HOLDER

09159-10115

2
Out of stock

14

NUT, STEERING SHAFT LOWER

09159-14027

1
Out of stock

15

WASHER, HANDLE HOLDER LOWER

09160-10128-XC0

2
Out of stock

16

WASHER, STEERING SHAFT LOWER

09160-14062

1
Out of stock

17

WASHER, HANDLE HOLDER CLAMP

09164-08015

4
Out of stock

18

O-RING, STEERING SHAFT

09280-24010

1
Out of stock

19

CLIP, PLATE EPS ECU

09409-07333

1
Out of stock

20

BOLT, HANDLE HOLDER

01500-1035B

2
Out of stock

21

BOLT, EPS

01550-0830A

2
Out of stock

22

BOLT, HANDLE CLAMP

01550-0835B

4
Out of stock

23

BOLT

01550-0875A

2
Out of stock

24

PIN, STEERING SHAFT COTTER

04111-2020A

1
Out of stock

25

NUT, STEERING STEM

08316-1014A

1
Out of stock

26

NUT, EPS

08319-3108A

2
Out of stock
