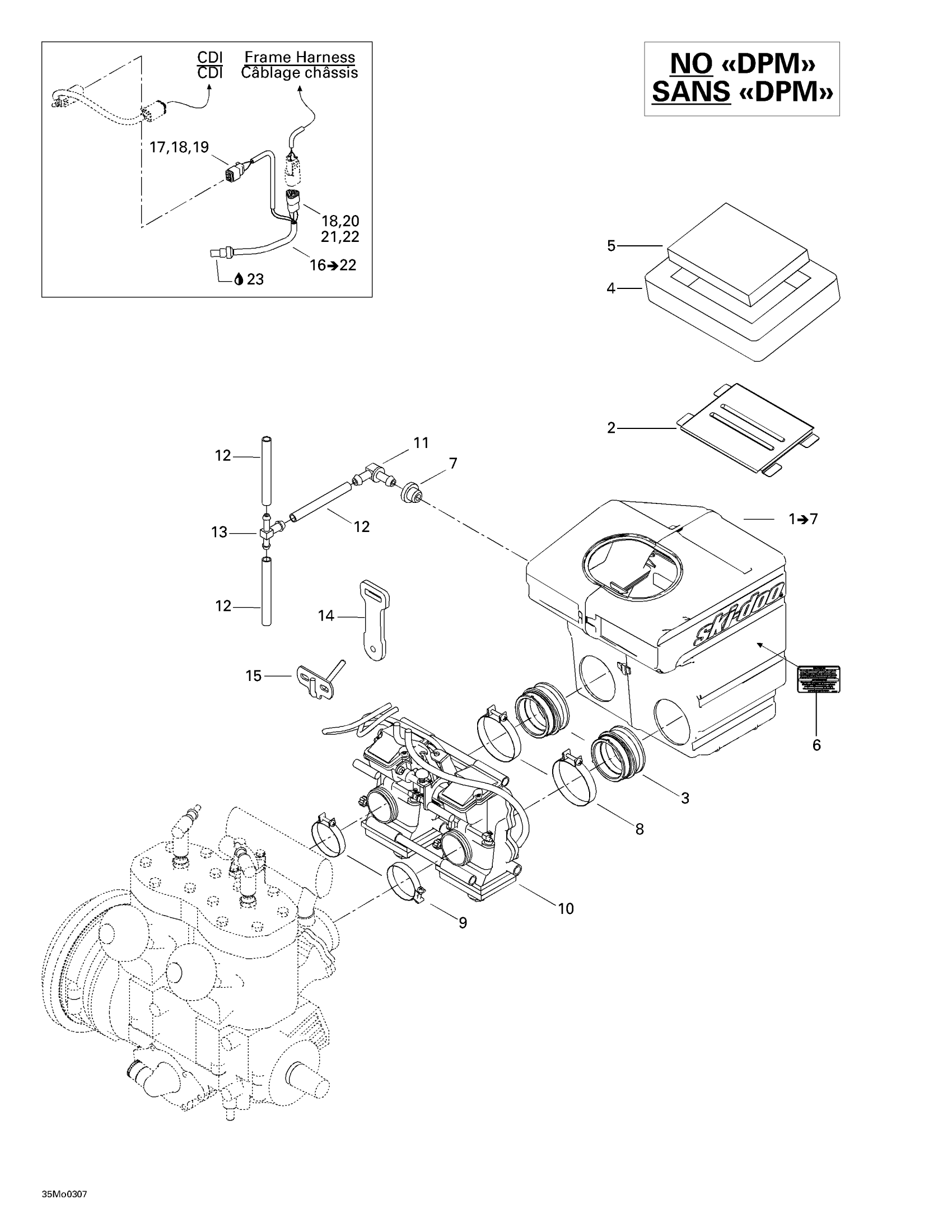

Ski-Doo Legend 500/600/700, 2003 02- Air Intake System Diagram

#

Description
Price

1

Air Intake Ass’Y | Includes 1 - 7. WITHOUT DPM 500 Grand Touring 500. WITHOUT DPM 600 Grand Touring 600.

508000222

Unavailable

Air Intake Ass’Y | WITHOUT DPM 700 Grand Touring 700.

508000221

Unavailable

2

INTAKE GRILL - Call your local BRP dealership

508000004

Unavailable

3

Air Intake Adaptor, 40 mm

508000092

Unavailable

4

Lower Foam

508000099

Unavailable

5

Air Filter

508000154

$23.49

6

CAUTION DECAL, AIR INTAKE - Call your local BRP dealership This part replaces 516001191.

516002715

Unavailable

7

Grommet

513032908

$10.49

8

Gemi Clamp

508000346

$10.33

9

Gemi Clamp

512059835

$11.60

10

Carburetor Kit Tm 40 B-229 | Grand Touring 500.

403138732

Unavailable

Carburetor Kit Tm 40 B-232 | 600

403138731

Unavailable

Carburetor Kit Tm 40 B-241 | 700

403138730

Unavailable

11

Elbow Male Connector

414580600

$4.23

12

Polyurethane Hose 10000Mm Long

219704410

$56.99

13

T-Fitting

572045500

$7.51

14

CARBURETOR LATCH - Call your local BRP dealership

512059372

Unavailable

15

Carburetor Bracket

512059504

Unavailable

16

Temperature Sensor | Grand Touring 600. Grand Touring 700.

515175820

Unavailable

17

Female Terminal Housing, 2 Circuits

515175670

$8.39

18

Female Terminal

278000632

$2.09

19

Female Lock, 2 Circuits

515175675

$4.55

20

FEMALE TERMINAL HOUSING, 3 CIRCUITS - Call your local BRP dealership

515175671

Unavailable

21

Female Lock, 3 Circuits

515175676

$5.39

22

Sealing Cap

293000052

$3.19

23

Was 293800018 Loctite 592, 50 ml | Package T

219704455

$33.99
