1976 Yamaha LB802A (LB802AC) Carburetor Diagram

← All diagrams

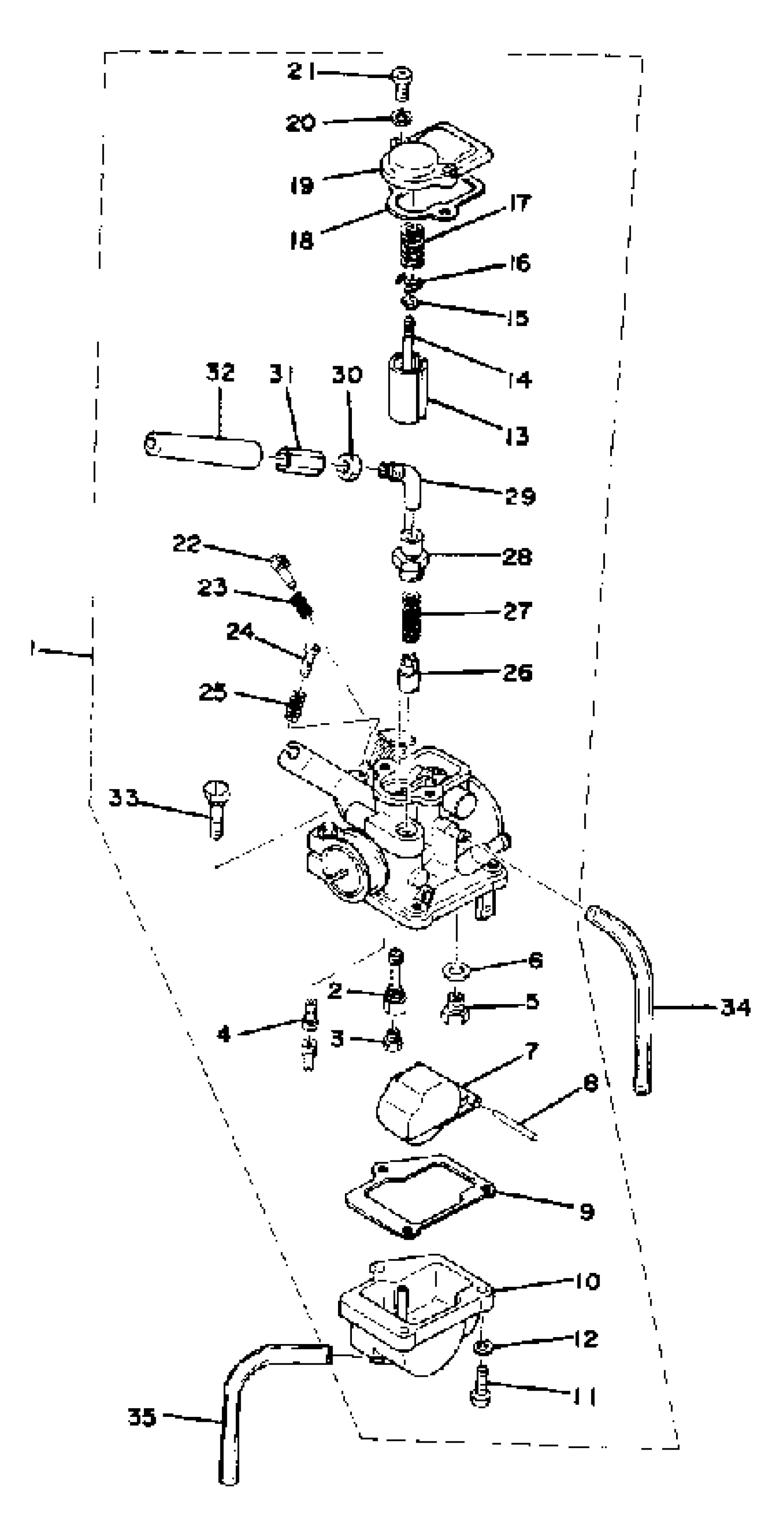

Find the part on the Carburetor diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1976 Yamaha LB802A (LB802AC) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

440-14101-01-00

1
Out of stock

2

NOZZLE, MAIN(FSI)

127-14141-14-00

1
Out of stock

3

JET, MAIN #60

(127-14143-12-00)

1
Out of stock

3

. JET, MAIN #65

127-14143-13-00

1
Out of stock

3

JET, MAIN #70

(127-14143-14-00)

1
Out of stock

4

JET,PILOT (# 12.5)

193-14142-12-00

—

$7.94

In stock

5

VALVE SEAT ASSY (#1.2)

2E9-14190-12-00

1

$48.30

In stock

6

WASHER, VALVE SEAT

127-14195-00-00

1

$6.40

In stock

7

FLOAT

(439-14185-00-00)

1
Out of stock

8

. PIN, FLOAT

439-14186-00-00

1

$12.49

In stock

9

GASKET, FLOAT CHAMBER

439-14184-00-00

1
Out of stock

10

BODY, FLOAT CHMBR 1

(439-14181-00-00)

1
Out of stock

11

SCREW, PAN HEAD(GA5)

98580-04014-00

1

$2.78

In stock

12

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

13

VALVE, THROTTLE 1

(439-14112-20-00)

1
Out of stock

14

NEEDLE

127-14116-09-00

—
Out of stock

15

CLIP

127-14137-00-00

—

$5.11

In stock

16

. SEAT, SPRING

439-14136-01-00

1
Out of stock

17

SPRING, THRTL VALVE

(439-14131-00-00)

1
Out of stock

18

GASKET, TOP MIXING CHAMBER

439-14198-01-00

—
Out of stock

19

TOP, MIXING CHAMBER

(439-14158-00-00)

1
Out of stock

20

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

21

SCREW, PAN HEAD (E56)

98580-04010-00

—

$6.17

In stock

22

. SCREW, AIR ADJUSTINGSET

127-W1412-00-00

1
Out of stock

23

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

24

SCREW, CYLINDER.HEAD

(98302-03012-00)

1
Out of stock

25

. SPRING, THROTTLE STOP (#375)

620-14133-00-00

1
Out of stock

26

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

27

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

28

. CAP, PLUNGER

439-14174-01-00

1
Out of stock

29

. GUIDE, CABLE

439-14155-00-00

1
Out of stock

30

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

31

CABLE ADJUST SCREW SET

17L-14106-00-00

—

$6.86

In stock

32

. CAP

439-14169-00-00

1
Out of stock

33

SCREW, BODY FITTING

(439-14125-00-00)

1
Out of stock

34

PIPE, AIRVENT

(440-14197-00-00)

1
Out of stock

35

PIPE, OVERFLOW

(353-14196-00-00)

1
Out of stock
