1976 Yamaha LB802A (LB802AC) Carburetor LB80IIAE Diagram

← All diagrams

Find the part on the Carburetor LB80IIAE diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

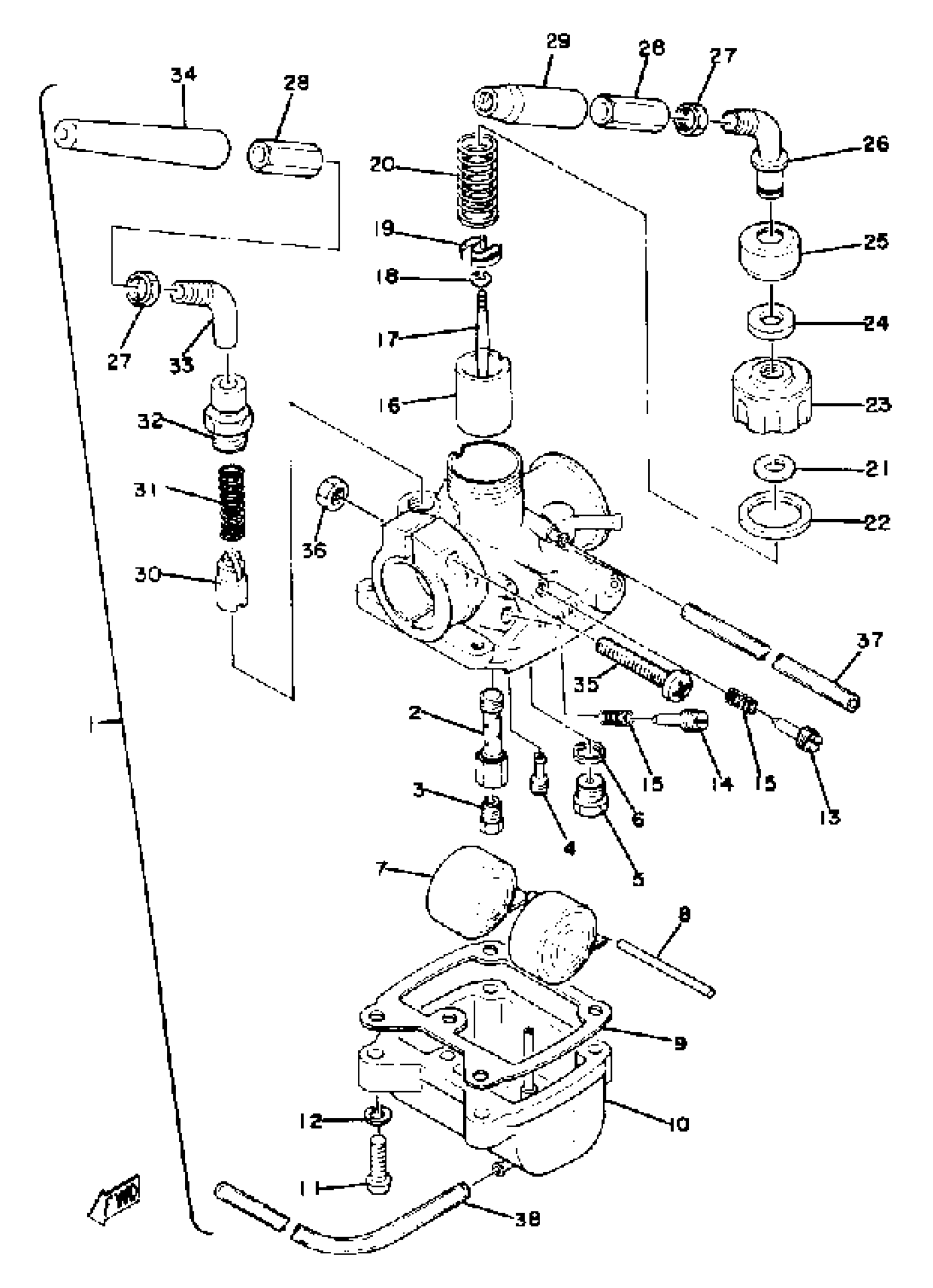

1976 Yamaha LB802A (LB802AC) Carburetor LB80IIAE Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

2F7-14101-00-00

1
Out of stock

2

NOZZLE, MAIN

(127-14141-18-00)

1
Out of stock

3

JET, MAIN #85

(127-14143-17-00)

1
Out of stock

3

JET, MAIN #90

(127-14143-18-00)

1
Out of stock

3

. JET, MAIN #95

127-14143-19-00

1
Out of stock

4

JET, PILOT (# 15)

193-14142-15-A0

1
Out of stock

5

VALVE SEAT ASSY (#1.2)

2E9-14190-12-00

1

$48.30

In stock

6

WASHER, VALVE SEAT

127-14195-00-00

1

$6.40

In stock

7

FLOAT

127-14185-00-00

1

$35.88

In stock

8

PIN, FLOAT

127-14186-00-00

1

$6.23

In stock

9

GASKET, FLOAT CHAMBER

127-14184-00-00

1

$9.49

In stock

10

BODY, FLOAT CHMBR 1

(1V3-14181-05-00)

1
Out of stock

11

SCREW, PAN HEAD

98507-04018-00

1
Out of stock

12

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

13

THROTTLE SCREW SET

12G-14103-00-00

1
Out of stock

14

. SCREW, AIR ADJUSTINGSET

127-W1412-00-00

1
Out of stock

15

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

16

VALVE, THROTTLE 1

(1F5-14112-25-00)

1
Out of stock

17

NEEDLE

127-14116-09-00

—
Out of stock

18

CLIP

127-14137-00-00

—

$5.11

In stock

19

. SEAT, SPRING

296-14136-00-00

1
Out of stock

20

. SPRING, THRTL VALVE

127-14131-00-00

1
Out of stock

21

.. WASHER, PLUG SCREW

584-14956-00-00

1
Out of stock

22

GASKET

1V3-14126-00-00

—

$20.06

In stock

23

TOP, MIXING CHAMBER

(1V3-14158-00-00)

1
Out of stock

24

GASKET

509-14198-00-00

—

$16.34

In stock

25

CAP

3X3-14169-00-00

—

$15.20

In stock

26

GUIDE, CABLE

(1V3-14155-00-00)

1
Out of stock

27

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

28

CABLE ADJUST SCREW SET

17L-14106-00-00

—

$6.86

In stock

29

CAP

1R0-14169-00-00

—

$7.58

In stock

30

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

31

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

32

. CAP, PLUNGER

439-14174-01-00

1
Out of stock

33

. GUIDE, CABLE

439-14155-00-00

1
Out of stock

34

. CAP

439-14169-00-00

1
Out of stock

35

. SCREW, BODY FITTING

127-14125-01-00

1
Out of stock

36

NUT, HOLDING

(296-14164-00-00)

1
Out of stock

37

PIPE, OVERFLOW

(1M2-14196-00-00)

1
Out of stock

38

PIPE, OVERFLOW

(1V3-14196-00-00)

1
Out of stock
