1980 Yamaha LB50P (LB50PG) Electrical 1 LB50PJ Diagram

← All diagrams

Find the part on the Electrical 1 LB50PJ diagram for your 1980 Yamaha LB50P (LB50PG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

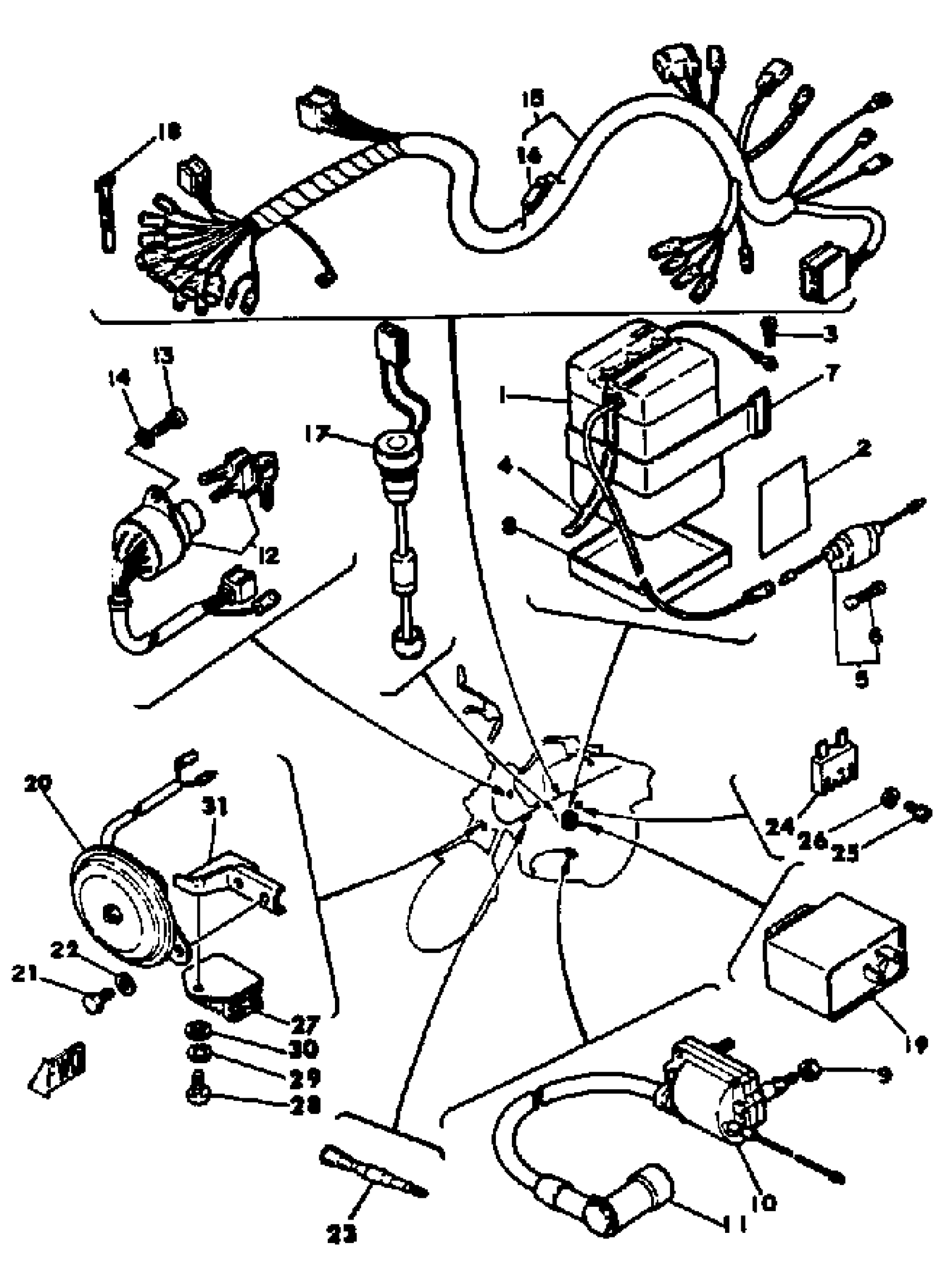

1980 Yamaha LB50P (LB50PG) Electrical 1 LB50PJ Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

6N4-2A-2 GS BATTERY

6N4-2A200-00-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

SCREW PAN HEAD

98580-06010-00

1
Out of stock

4

HOSE

(90445-08247-00)

1
Out of stock

5

FUSE HOLDER ASSY

55K-82150-02-00

1
Out of stock

6

FUSE

1A0-82151-00-00

1
Out of stock

7

BAND, BATTERY

26L-82131-00-00

1
Out of stock

8

SEAT, BATTERY

268-82122-00-00

1
Out of stock

9

NUT, HEXAGON

95380-06600-00

1
Out of stock

10

IGNITION COIL ASSY

355-82310-40-00

—
Out of stock

11

PLUG CAP ASSY

56J-82370-00-00

1
Out of stock

12

MAIN SWITCH ASSY

2F7-82510-50-00

—
Out of stock

13

SCREW, PAN HEAD(62X)

97885-05010-00

1
Out of stock

14

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

15

WIRE HARNESS ASSEMBLY

(2U7-82590-21-00)

1
Out of stock

16

RECTIFIER 2

3K7-81980-00-00

—
Out of stock

17

OIL LVL GUAGE ASY

4L0-85720-00-00

1
Out of stock

18

BAND, SWITCH CORD

437-83936-01-00

—
Out of stock

19

FLASHER RELAY ASSEMBLY

2F7-83350-60-00

1
Out of stock

20

HORN

2A7-83371-10-00

1
Out of stock

21

BOLT (661)

97013-06012-00

—
Out of stock

22

WASHER, SPRING

92995-06100-00

1
Out of stock

23

DIODE ASSY

517-81980-A0-00

1
Out of stock

24

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

25

SCREW, PAN HEAD

98580-05020-00

1
Out of stock

26

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

27

VOLTAGE REGULATOR ASSY

4F4-81910-60-00

—
Out of stock

28

SCREW, PAN

98507-06014-00

—
Out of stock

29

WASHER, SPRING

92995-06100-00

1
Out of stock

30

WASHER, PLAIN (646)

92990-06600-00

—
Out of stock

31

PLATE, REG FITTING

2U7-81915-00-00

1
Out of stock
