1978 Yamaha LB50P (LB50PE) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 1978 Yamaha LB50P (LB50PE), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

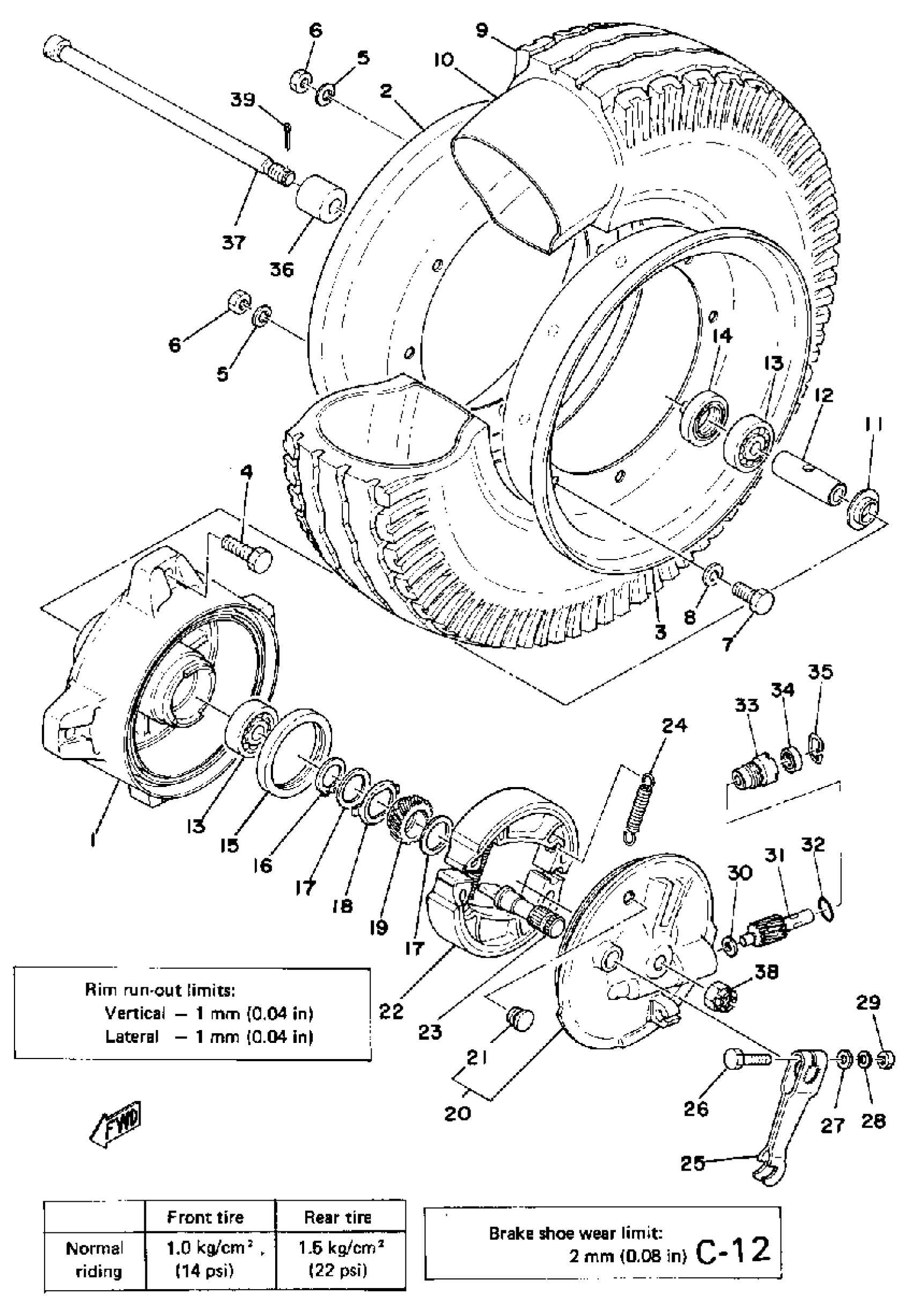

1978 Yamaha LB50P (LB50PE) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FRONT

(439-25111-01-35)

1
Out of stock

2

PANEL, WHEEL 1

1L4-25337-00-00

—

$41.85

In stock

3

PANEL, WHEEL 2

1L4-25347-00-00

—

$41.85

In stock

4

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

NUT(6L2)

95333-08600-00

1

$3.20

In stock

7

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

8

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

9

TIRE (5F5)

94140-08747-00

1

$144.49

In stock

10

TUBE

94240-08136-00

1
Out of stock

11

FLANGE, SPACER 2

2E9-25116-00-00

1

$6.38

In stock

12

SPACER

90560-10104-00

1
Out of stock

13

BRG,R-B 6300 35MM 58G NT

93306-30003-00

1
Out of stock

14

OIL SEAL (20X35X7-136)

93102-20009-00

1

$9.10

In stock

15

SEAL,OIL

93105-47007-00

1
Out of stock

16

CIRCLIP(1AR)

99009-20400-00

—
Out of stock

17

WASHER, PLATE 1832514700

90201-20269-00

—
Out of stock

18

CLUTCH, METER

183-25149-00-00

—
Out of stock

19

GEAR, DRIVE

(439-25135-00-00)

1
Out of stock

20

BRAKE SHOE PLT ASSEMBLY

393-25016-10-35

1
Out of stock

21

GROMMET (397)

90480-10068-00

—

$6.77

In stock

22

BRAKE SHOE KIT

2JL-W253E-20-00

—

$25.53

In stock

23

CAM SHAFT

122-25351-02-00

—

$36.95

In stock

24

SPRING, TENSION (566).

90506-16150-00

—

$6.98

In stock

25

LEVER, CAMSHAFT 1

109-25155-00-00

1
Out of stock

26

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

27

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

29

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

30

WASHER, PLATE 1832514600

90201-07076-00

—

$5.75

In stock

31

GEAR, METER

(439-25138-00-00)

1
Out of stock

32

O-RING (26H)

93210-14579-00

—

$5.69

In stock

33

BUSHING

109-25136-00-00

—

$8.78

In stock

34

OIL SEAL (7X14X4-136)

93104-07003-00

—

$7.29

In stock

35

RING, STOP

102-25137-00-00

—
Out of stock

36

COLLAR (128-25183-00)

90387-10081-00

—

$7.25

In stock

37

AXLE, WHEEL KIT

99999-02216-00

1
Out of stock

38

NUT 3532518200

90171-10004-00

—

$5.32

In stock

39

PIN, COTTER

91490-20025-00

—

$1.31

In stock
