1977 Kawasaki KZ900-A5 Engine Covers Diagram

← All diagrams

Find the part on the Engine Covers diagram for your 1977 Kawasaki KZ900-A5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

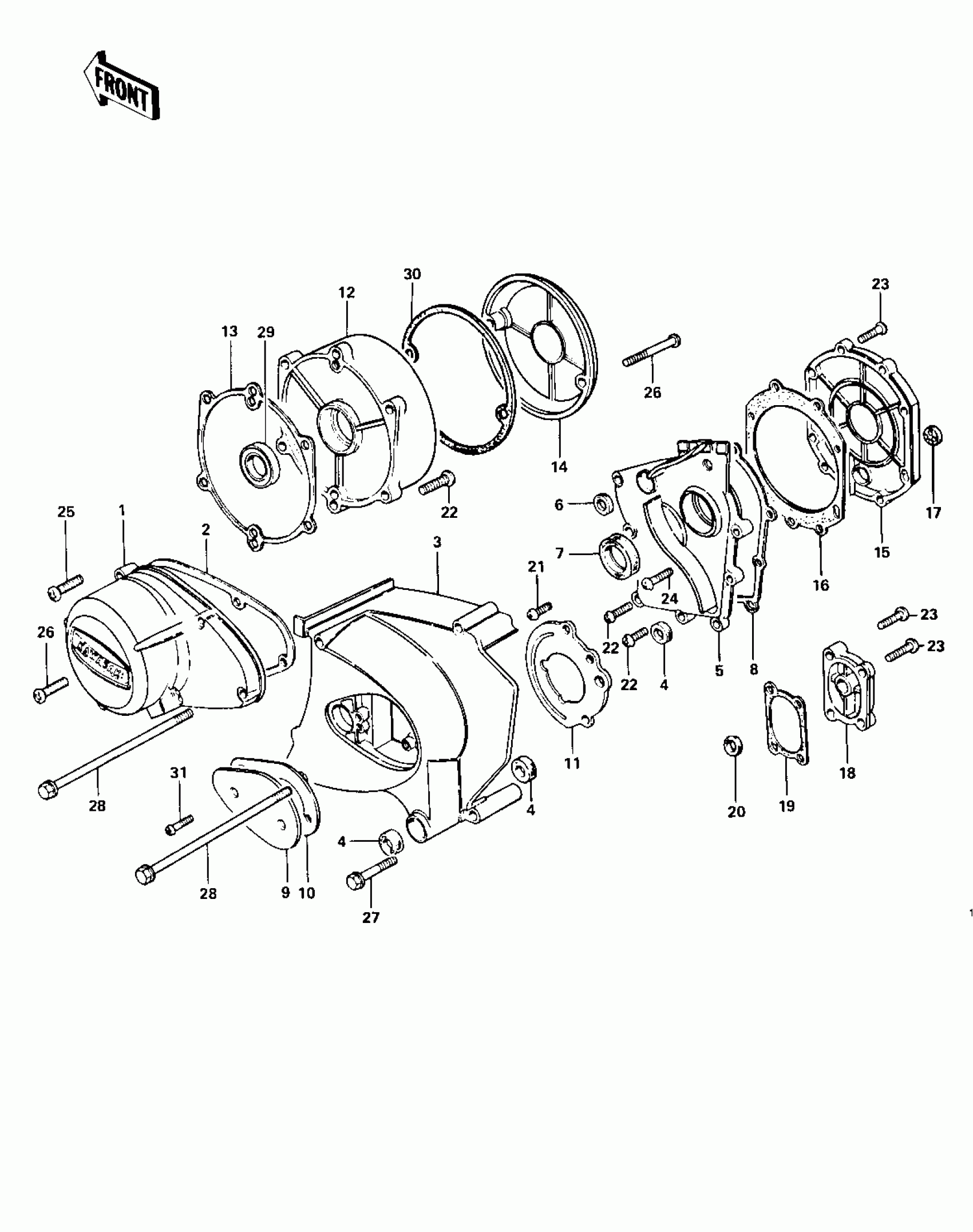

1977 Kawasaki KZ900-A5 Engine Covers Diagram

#

Description
Price
Status
Order Qty

1

COVER,L.H ENGINE

14031-1020

Out of stock

1

COVER,L.H ENGINE

14031-1020

Out of stock

2

$20.46

In stock

3

COVER,FRONT CHAIN

14026-026

Out of stock

4

SEAL-OIL,SB12205

92049-004

Out of stock

5

COVER,TRANSMISSION

14025-1106

Out of stock

6

OIL SEAL,TC7187

92050-048

Out of stock

7

SEAL-OIL,SC325210

92050-024

Out of stock

8

$38.12

In stock

9

COVER,OIL PUMP

14026-012

Out of stock

10

GASKET,OIL PUMP,COVER

14045-015

Out of stock

11

COVER,ENGINE SPROCKET

14024-008

Out of stock

12

COVER,R.H ENGINE

14032-083

Out of stock

13

$11.52

In stock

14

COVER,BREAKER POINT

14027-023-80

$184.09

In stock

15

COVER,CLUTCH

14032-121

Out of stock

16

GASKET,CLUTCH

14046-024

$47.40

In stock

17

GAUGE,OIL LEVEL

52015-004

$48.49

In stock

18

COVER,KICK SHAFT,BAR

14032-075-2H

Out of stock

19

GASKET,KICK COVER

14046-025

$10.54

In stock

20

SEAL-OIL,SC22325

92049-1048

Out of stock

21

SCREW PAN HEAD 6X12

220B0612

Out of stock

22

SCREW PAN HEAD 6X22

220B0622

Out of stock

23

SCREW PAN HEAD 6X25

220B0625

Out of stock

24

SCREW PAN HEAD 6X28

220B0628

Out of stock

25

SCREW PAN HEAD 6X30

220B0630

Out of stock

26

SCREW PAN HEAD 6X40

220B0640

Out of stock

27

BOLT,HEX HEAD,6X71

110G0671

Out of stock

28

BOLT,HEX HEAD,6X125

110G06125

Out of stock

29

OIL SEAL,S25407R

92050-047

Out of stock

30

GASKET,POINT CAP

14050-006

$25.15

In stock

31

SCREW PAN HEAD 6X12

220B0612

Out of stock
