1980 Kawasaki KZ750-E1 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1980 Kawasaki KZ750-E1, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

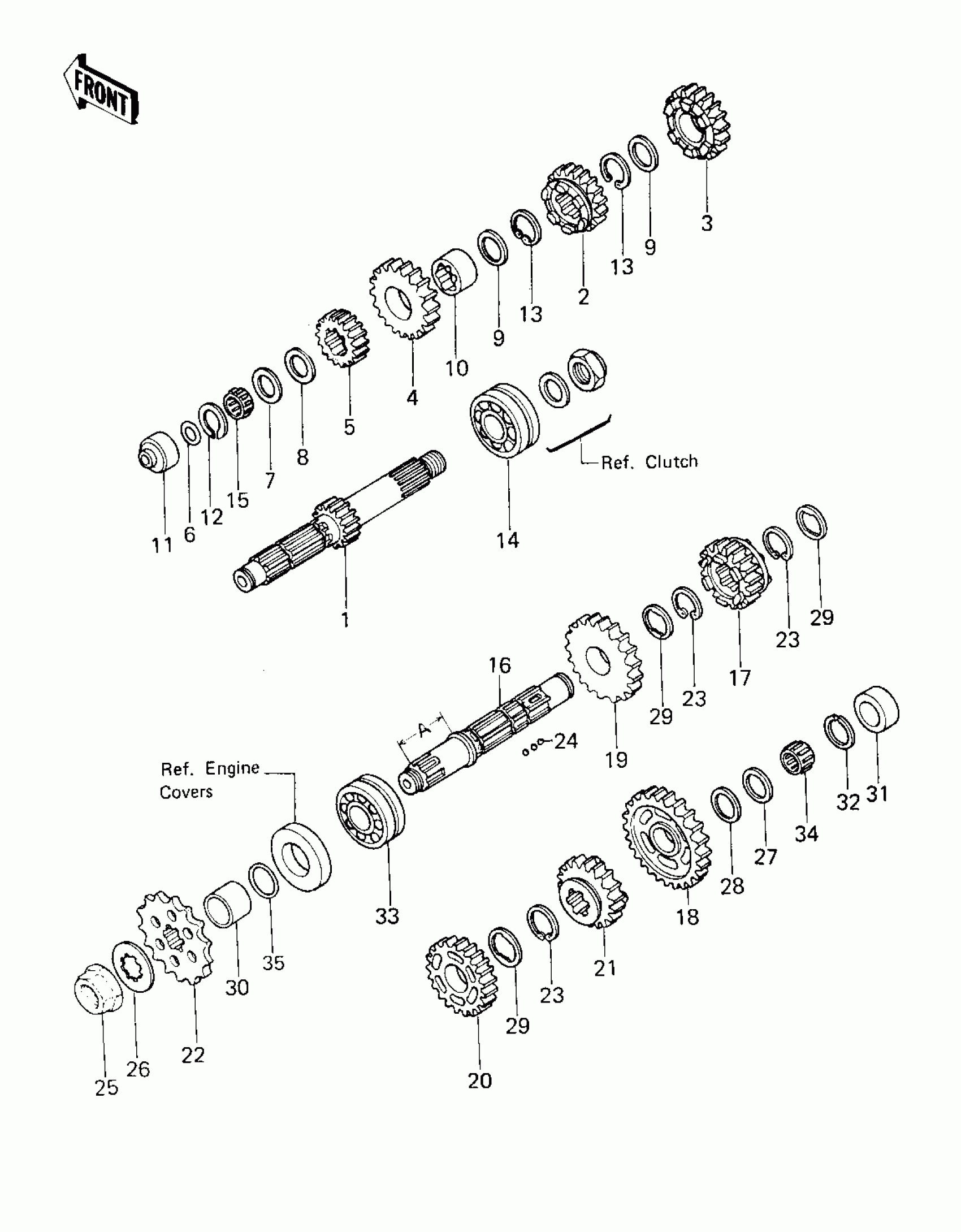

1980 Kawasaki KZ750-E1 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHAFT-TRANSMISSION INPUT,15T

13127-1018

1
Out of stock

2

3RD GEAR,DRIVE SHAFT

13129-1032

1
Out of stock

3

4TH GEAR,DRIVE SHAFT

13129-1044

1
Out of stock

4

TOP GEAR,DRIVE SHAFT

13129-1200

1
Out of stock

5

GEAR,INPUT 2ND,19T

13130-041

1
Out of stock

6

O RING,8MM

670B1508

1
Out of stock

7

WASHER,20.5X30X1,STEEL

92022-112

—
Out of stock

7

WASHER,20.5X30X0.5,STEEL

92022-144

—
Out of stock

7

WASHER,20.3X30X0.7,STEEL

92022-1026

—
Out of stock

8

WASHER THRUST

92022-113

1
Out of stock

9

WASHER,25.3X30X1

92022-161

1
Out of stock

10

BUSHING,INPUT TOP GEAR

92028-1007

1
Out of stock

11

BUSHING,DRIVE SHAFT

92028-1032

1
Out of stock

12

RING-SNAP,20MM

92033-015

1
Out of stock

13

RING-SNAP,24MM

92033-026

1
Out of stock

14

BEARING-BALL,83993SH2-CS

92045-035

1
Out of stock

15

BEARING-NEEDLE,VS20/14A

92046-1030

1
Out of stock

16

SHAFT,OUTPUT

13128-1012

1
Out of stock

17

GEAR,OUTPUT TOP,21T

13129-1201

1
Out of stock

18

GEAR,OUTPUT LOW,35T

13129-1046

1
Out of stock

19

GEAR,OUTPUT 2ND,31T

13129-1047

1
Out of stock

20

GEAR,OUTPUT 3RD,28T

13129-1048

1
Out of stock

21

GEAR,OUTPUT 4TH,26T

13129-1049

1
Out of stock

22

ENGINE SPROCKET,13T

13144-1033

1
Out of stock

23

CIRCLIP-TYPE-C,30MM

480J3000

1
Out of stock

24

BALL-STEEL,5/32

600A0500

1
Out of stock

25

NUT,20MM

92015-1254

1
Out of stock

26

WASHER

92200-1065

1
Out of stock

27

WASHER,20.5X30X1,STEEL

92022-112

—
Out of stock

27

WASHER,20.5X30X0.5,STEEL

92022-144

—
Out of stock

28

WASHER THRUST

92022-113

1
Out of stock

29

WASHER,TOOTHED,30.5X38X1

92024-069

1
Out of stock

30

COLLAR,ENG SPROCKET

92027-288

1
Out of stock

31

BUSHING,26X34X16.6

92028-180

1
Out of stock

32

RING-SNAP,20MM

92033-015

1
Out of stock

33

BEARING-BALL,83993SH2-CS

92045-035

1
Out of stock

34

BEARING-NEEDLE,VS20/14A

92046-1030

1
Out of stock

35

RING-O

92055-035

1
Out of stock
