1984 Kawasaki KZ700-A1 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1984 Kawasaki KZ700-A1, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

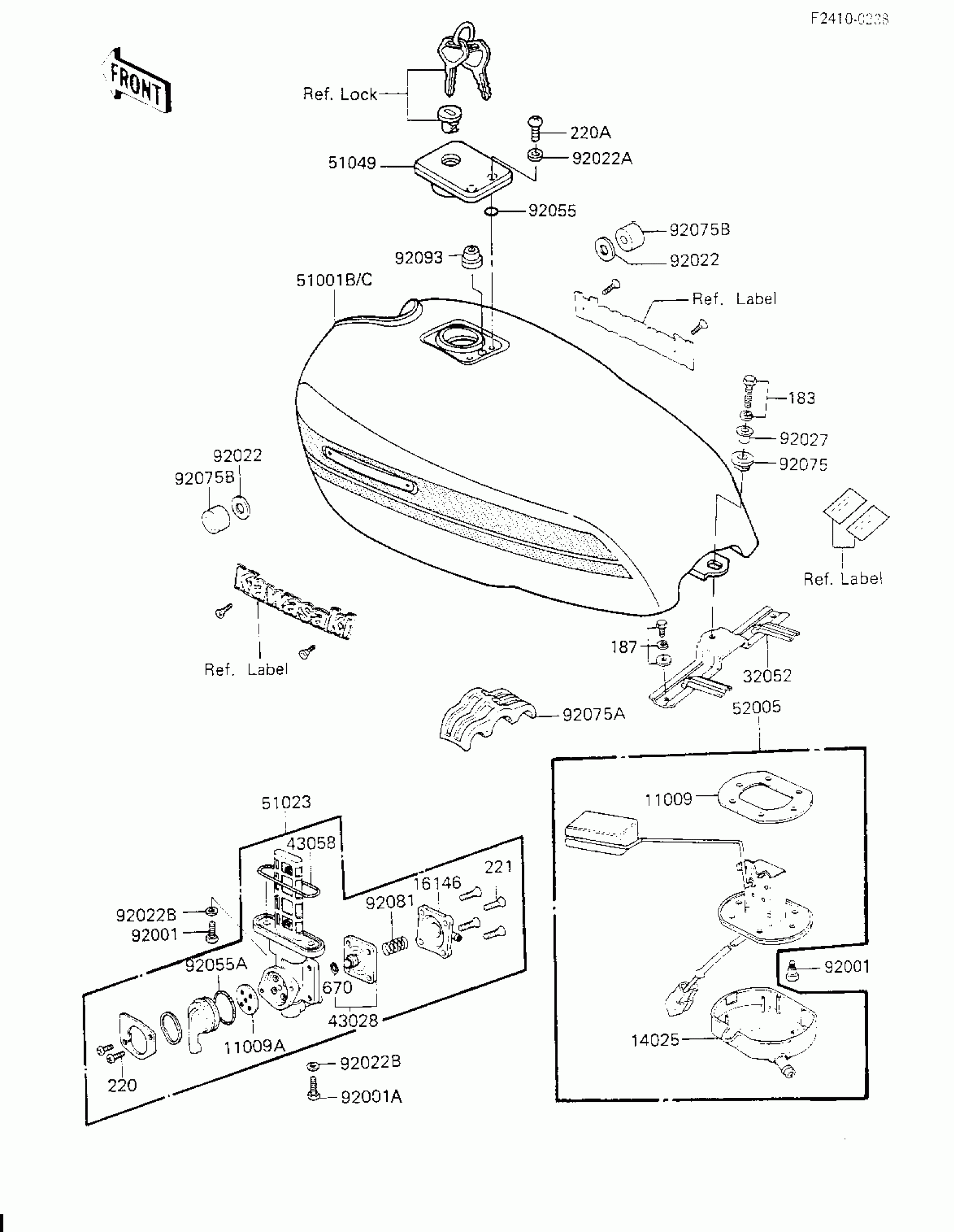

1984 Kawasaki KZ700-A1 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,FUEL GAUGE

11009-1037

1
Out of stock

11009A

GASKET,TAP VALVE

11009-1194

1
Out of stock

14025

COVER,FUEL GAUGE

14024-1434

1
Out of stock

16146

COVER-ASSY,TAP DIAPHRAGM

16146-1005

1
Out of stock

32052

BRACKET-TANK,RR

32052-1078

1
Out of stock

43028

DIAPHRAGM,TAP

43028-1015

1
Out of stock

43058

RING,TAP FLANGED

51039-010

1
Out of stock

51001B

TANK-COMP-FUEL,EBONY

51001-5432-H8

1
Out of stock

51001C

TANK-COMP-FUEL,EBONY

51001-5434-H8

1
Out of stock

51023

TAP ASSY,FUEL

51023-1031

1
Out of stock

51049

CAP-TANK,FUEL

51049-1084

1
Out of stock

52005

GAUGE,FUEL

52005-1028

1
Out of stock

92001

BOLT,FUEL GAUGE

92001-1069

1
Out of stock

92001A

BOLT,6X20

92001-1091

1
Out of stock

92022

WASHER,10.5X26X2.3

92022-044

1
Out of stock

92022A

WASHER,5.3X10X0.8

92022-1038

1
Out of stock

92022B

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,FUEL TANK FITT

92027-1134

1
Out of stock

92055

RING-O

92055-1023

1
Out of stock

92055A

RING-O,TAP LEVER

92055-1027

1
Out of stock

92075

DAMPER,FUEL TANK

92075-1116

1
Out of stock

92075A

DAMPER,FUEL TANK

92075-1245

1
Out of stock

92075B

DAMPER,FUEL TANK

92075-125

1
Out of stock

92081

SPRING,TAP DIAPHRAGM

92081-1171

1
Out of stock

92093

SEAL,FUEL TANK CAP

92093-1030

1
Out of stock

183

BOLT-UPSET-WS-SMALL

183B0830

1
Out of stock

187

BOLT 6X12

187B0612

1
Out of stock

220

SCREW-PAN-CROS,3X8

220B0308

1
Out of stock

220A

SCREW PAN HEAD 5X10

220B0510

1
Out of stock

221

SCREW-CSK-CROS,4X14

221B0414

1
Out of stock

670

O RING,4MM

670B1504

1
Out of stock
