1983 Kawasaki KZ1000-J3 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1983 Kawasaki KZ1000-J3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

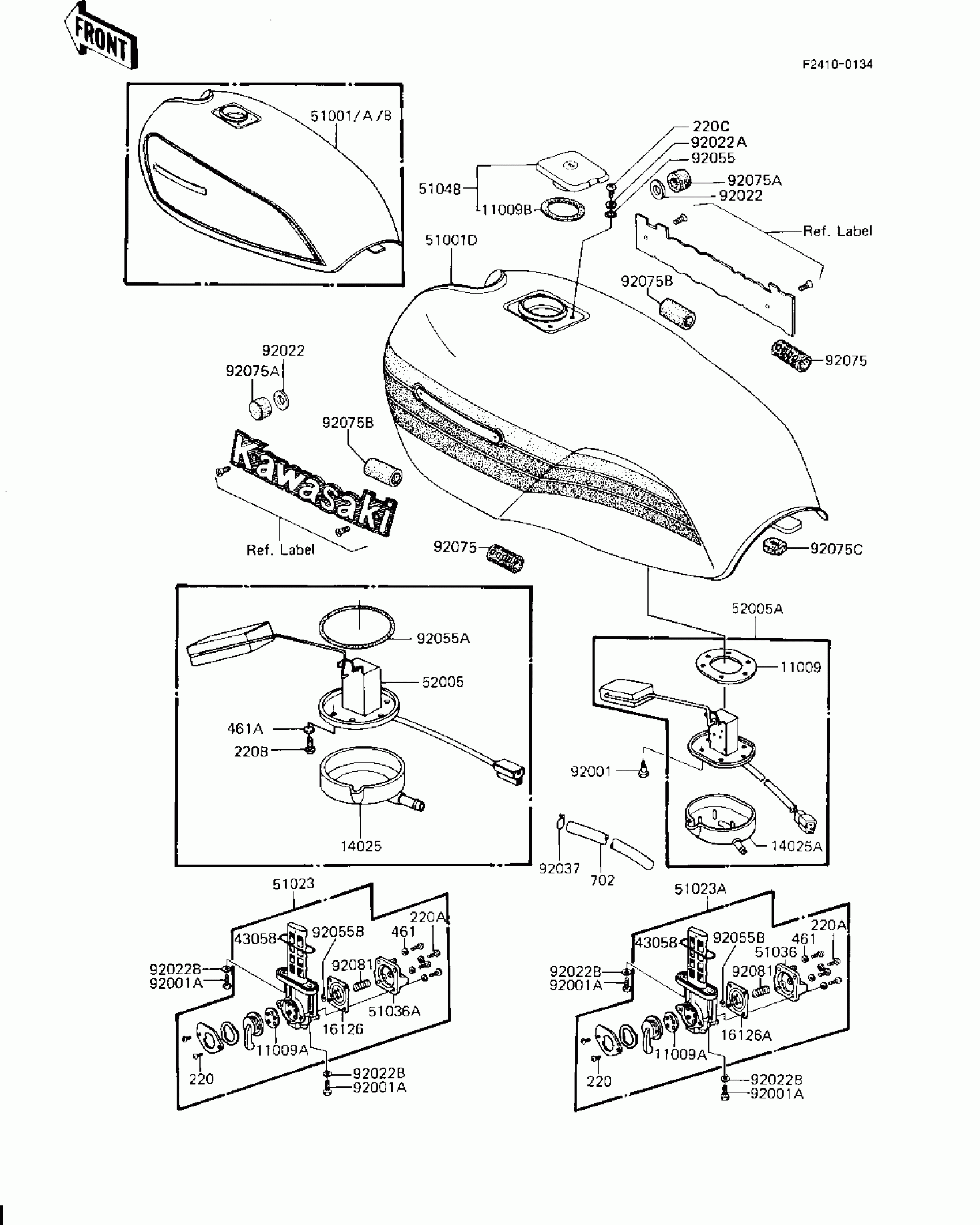

1983 Kawasaki KZ1000-J3 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,FUEL GAUGE

11009-1037

1
Out of stock

11009A

GASKET,FUEL TAP

11009-1044

1
Out of stock

11009B

GASKET,FUEL TANK CAP

11009-1051

1
Out of stock

14025A

COVER,FUEL GAUGE

14024-1434

1
Out of stock

16126A

VALVE,DIAPHRAM

16126-1038

1
Out of stock

43058

"0" RING

43058-1001

1
Out of stock

51001D

TANK-COMP-FUEL,EBONY (Canada)

51001-5238-H8

1
Out of stock

51023A

TAP-ASSY,FUEL

51023-1174

1
Out of stock

51036

COVER ASSY,FUEL TAP

51036-1001

1
Out of stock

51048

CAP ASSY TANK

51048-1018

1
Out of stock

52005A

GAUGE,FUEL

52005-1026

1
Out of stock

92001

BOLT,FUEL GAUGE

92001-1069

1
Out of stock

92001A

BOLT,6X20

92001-1091

1
Out of stock

92022

WASHER,10.5X26X2.3

92022-044

1
Out of stock

92022A

WASHER,5.3X10X0.8

92022-1038

1
Out of stock

92022B

WASHER-PLAIN

92022-183

1
Out of stock

92037

CLAMP,TUBE

92037-147

1
Out of stock

92055

RING-O

92055-1023

1
Out of stock

92055B

"0" RING,DIAPHRAGM

92055-1068

1
Out of stock

92075

DAMPER,FUEL TANK

92075-084

1
Out of stock

92075A

DAMPER,FUEL TANK

92075-125

1
Out of stock

92075C

DAMPER,FUEL TANK

92075-295

1
Out of stock

92081

SPRING,DIAPHRAGM

92081-1054

1
Out of stock

220

SCREW PAN HEAD 4X8

220B0408

1
Out of stock

220A

SCREW-PAN-CRSOSS,4X1

220B0412

1
Out of stock

220C

SCREW PAN HEAD 5X10

220B0510

1
Out of stock

461

WASHER SPRING 4MM

461F0400

1
Out of stock

702

TUBE-BREATHER (BULK)

702A071000

1
Out of stock
