1982 Kawasaki KX80 Carburetor Diagram

← All diagrams

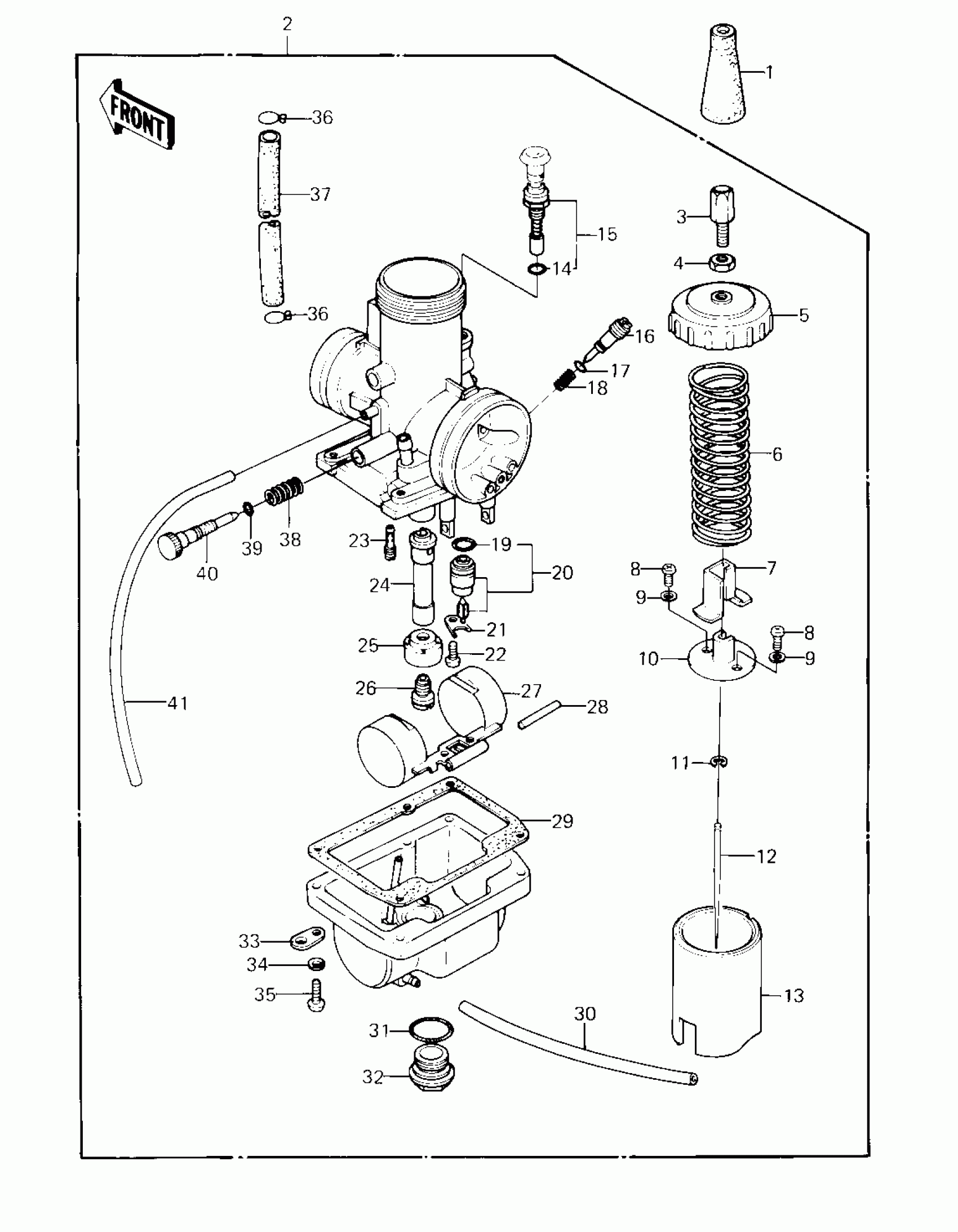

Find the part on the Carburetor diagram for your 1982 Kawasaki KX80, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1982 Kawasaki KX80 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$16.68

In stock

2

CARBURETOR ASSY

16001-1370

1

$148.36

In stock

3

ADJUSTER-CABLE

16002-017

1
Out of stock

4

NUT,ADJUST LOCK

16003-006

1

$5.84

In stock

5

CAP-CHAMBER

16004-025

1

$33.92

In stock

6

1

$9.66

In stock

7

COVER,THROTTLE VALVE

14025-1197

1
Out of stock

8

SCREW-PAN-CROS

220B0310

1

$3.44

In stock

9

WASHER SPRING 3MM

461F0300

1
Out of stock

10

CONNECTOR,THROTTLE

13159-1010

1
Out of stock

11

CLAMP,E-TYPE

16008-010

1

$8.95

In stock

12

JET NEEDLE,5E28

16009-1090

1

$23.29

In stock

13

1

$80.36

In stock

14

O RING,9MM

670B1509

1

$2.92

In stock

15

PLUNGER ASSY,STARTER

16016-1013

1
Out of stock

16

SCREW,PILOT AIR

16014-1013

1
Out of stock

17

GASKET,"O"RING

16038-022

1

$5.85

In stock

18

SPRING,STOP SCREW

92081-1153

1

$4.39

In stock

19

RING-O

92055-1084

1

$3.52

In stock

20

FLOAT VALVE ASSY,2.5

16030-1013

1
Out of stock

21

PLATE, LOCK

13169-1190

1
Out of stock

22

SCREW PAN HEAD 4X8

220B0408

1
Out of stock

23

JET-PILOT,#30

92064-022

1

$15.97

In stock

24

NEEDLE JET,0-8

16017-1055

1

$26.63

In stock

25

HOLDER,MAIN JET RING

16065-1033

1
Out of stock

26

MAIN JET NO 130R

92063-057

1

$13.73

In stock

26

MAIN JET NO 125R

92063-055

1

$13.73

In stock

26

JET-MAIN,#A127.5

92063-1100

1

$13.73

In stock

26

JET-MAIN NO 132.5R

92063-103

1
Out of stock

26

MAIN JET NO 135R

92063-104

1
Out of stock

27

FLOAT

16031-1011

1

$61.49

In stock

28

PIN,FLOAT

16032-003

1

$5.95

In stock

29

GASKET,FLOAT CHAMBER

11009-1178

1
Out of stock

30

1

$5.37

In stock

31

RING-O

92055-1076

1
Out of stock

32

COVER,MAIN JET

16049-1003

1

$12.03

In stock

33

PLATE,TUBE CLAMP

13169-1226

1
Out of stock

34

WASHER SPRING 4MM

461F0400

1
Out of stock

35

SCREW PAN HEAD 4X16

220B0416

1
Out of stock

36

CLAMP,TUBE

92037-072

1

$5.74

In stock

37

PIPE,FUEL

92059-130

1

$23.02

In stock

38

1

$5.37

In stock

39

RING-O

92055-044

1

$8.24

In stock

40

SCREW,THROTTLE ADJST

16021-1012

1
Out of stock

41

TUBE,3X5X300

92059-1755

1
Out of stock

41

TUBE,3X5X300

92059-1755

1
Out of stock
