1995 Kawasaki KLX650R Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 1995 Kawasaki KLX650R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

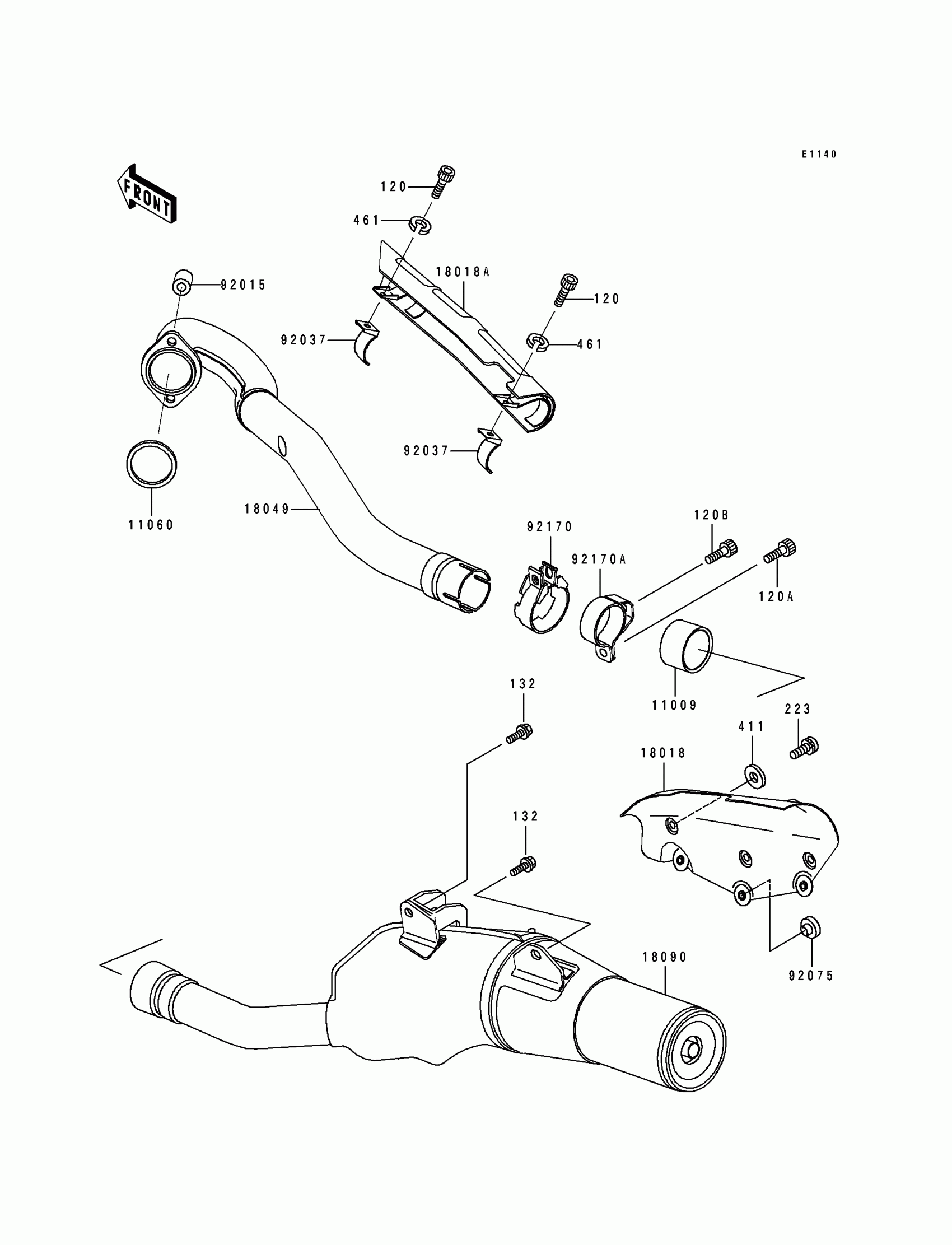

1995 Kawasaki KLX650R Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$30.00

In stock

11060

GASKET,EXHAUST PIPE

11060-1119

1

$7.60

In stock

18018

PLATE-HEAT GUARD

18018-1106

1
Out of stock

18018A

PLATE-HEAT GUARD

18018-1110

1

$69.83

In stock

18049

PIPE-EXHAUST

18049-1668

1
Out of stock

18090

BODY-COMP-MUFFLER

18090-1293

1
Out of stock

92015

NUT

92015-1923

1

$9.03

In stock

92037

CLAMP,EXHAUST PIPE COVER

92037-1613

1
Out of stock

92075

1

$3.85

In stock

92170

CLAMP

92170-1590

1

$24.93

In stock

92170A

CLAMP

92170-1591

1
Out of stock

120

BOLT-SOCKET,6X20

120Z0620

1
Out of stock

120A

BOLT-SOCKET

120Z0812

1
Out of stock

120B

BOLT-SOCKET

120Z0814

1
Out of stock

132

BOLT-FLANGED-SMALL

132Y0816

1
Out of stock

223

1

$3.28

In stock

411

WASHER PLAIN

411F0600

1

$1.08

In stock

461

1

$0.97

In stock
