1996 Kawasaki KLX650 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1996 Kawasaki KLX650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

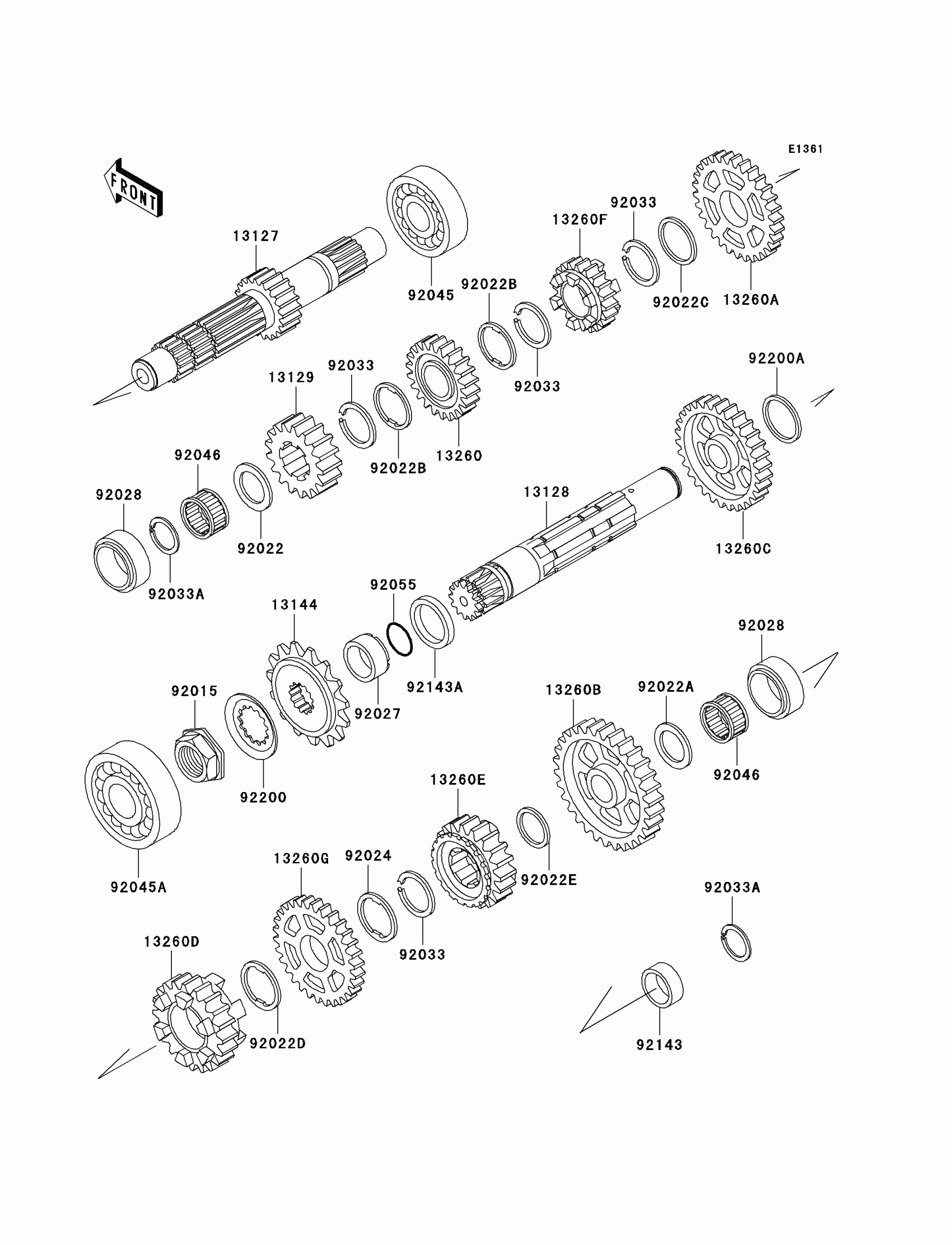

1996 Kawasaki KLX650 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$239.24

In stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1195

1
Out of stock

13129

GEAR,INPUT 2ND,17T

13129-1518

1

$113.38

In stock

13144

SPROCKET-OUTPUT,15T

13144-1253

1

$50.11

In stock

13260

GEAR,INPUT 4TH,22T

13260-1325

1
Out of stock

13260A

GEAR,INPUT TOP,24T

13260-1326

1
Out of stock

13260B

GEAR,OUTPUT LOW,34T

13260-1327

1
Out of stock

13260C

GEAR,OUTPUT 2ND,26T

13260-1328

1
Out of stock

13260D

GEAR,OUTPUT 4TH,21T

13260-1330

1
Out of stock

13260E

GEAR,OUTPUT TOP,19T

13260-1331

1
Out of stock

13260F

GEAR,INPUT 3RD,22T

13260-1383

1
Out of stock

13260G

GEAR,OUTPUT 3RD,26T

13260-1384

1
Out of stock

92015

NUT,20MM

92015-1963

1

$11.79

In stock

92022

1

$7.04

In stock

92022A

WASHER,20.3X29X0.5

92022-1479

1

$4.46

In stock

92022B

1

$4.17

In stock

92022C

WASHER,25.3X30X0.5

92022-159

1

$8.37

In stock

92022D

WASHER,25.3X32X0.5

92022-225

1
Out of stock

92022E

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92024

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92027

COLLAR,25X32X15.3

92027-1800

1

$26.36

In stock

92028

BUSHING

92028-1698

1
Out of stock

92033

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033A

RING-SNAP,18MM

92033-029

1

$7.79

In stock

92045

BEARING-BALL,TMB205

92045-1105

1

$24.68

In stock

92045A

BEARING-BALL,83C356CD3

92045-1295

1
Out of stock

92046

BEARING-NEEDLE,KT202614

92046-1170

1
Out of stock

92055

RING-O,21.5X1.5

92055-1293

1

$3.97

In stock

92143

COLLAR,20X25X9.5

92143-1624

1

$10.19

In stock

92143A

COLLAR

92143-1644

1

$16.15

In stock

92200

WASHER

92200-1065

1
Out of stock

92200A

WASHER,2ND GEAR

92200-1170

1
Out of stock
