1996 Kawasaki KLX650 Rear Hub Diagram

← All diagrams

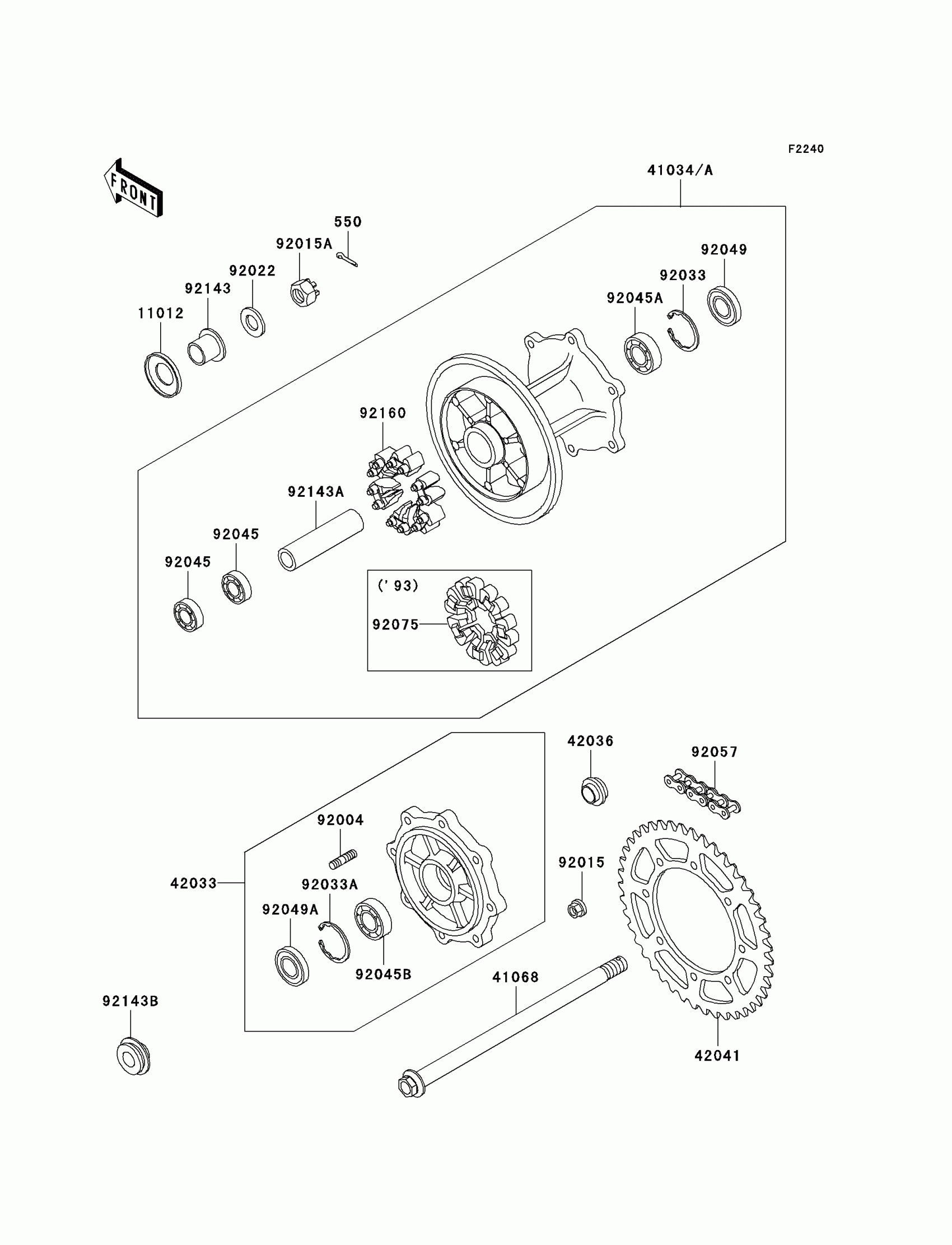

Find the part on the Rear Hub diagram for your 1996 Kawasaki KLX650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1996 Kawasaki KLX650 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

550

PIN-COTTER,3.0X25

550D3025

1
Out of stock

11012

CAP,AXLE

11012-1581

1

$5.15

In stock

41034A

DRUM-ASSY,REAR BRAKE

41034-1234

1
Out of stock

41068

AXLE,RR

41068-1349

1
Out of stock

42033

COUPLING-ASSY,RR HUB

42033-1159

1
Out of stock

42036

SLEEVE,RR AXLE,L=20

42036-1301

1
Out of stock

42041

SPROCKET-HUB,43T

42041-1419

1

$75.39

In stock

92004

STUD,8X16

92004-1150

1
Out of stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92015A

NUT,LOCK,20MM

92015-1770

1

$28.80

In stock

92022

WASHER,20.1X34X2.0

92022-1994

1
Out of stock

92033

RING-SNAP,42MM

92033-1041

1

$4.88

In stock

92033A

RING-SNAP,47MM

92033-1042

1

$3.36

In stock

92045

1

$41.11

In stock

92045A

1

$33.49

In stock

92045B

BEARING-BALL,TMB005

92045-1303

1
Out of stock

92049

SEAL-OIL,BJNC2 25425

92049-1203

1
Out of stock

92049A

SEAL-OIL,BJN 32 47 5

92049-1377

1
Out of stock

92057

CHAIN,DRIVE,EK520SR-O2X112L

92057-1366

1
Out of stock

92143

COLLAR,RR AXLE,L=22

92143-1259

1

$36.10

In stock

92143A

COLLAR,RR BRAKE DRUM,L=81

92143-1608

1
Out of stock

92143B

COLLAR,RR AXLE,LH,L=23

92143-1609

1
Out of stock

92160

DAMPER,SHOCK,RR HUB

92160-1482

1

$10.63

In stock
