1996 Kawasaki KLX650 Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 1996 Kawasaki KLX650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

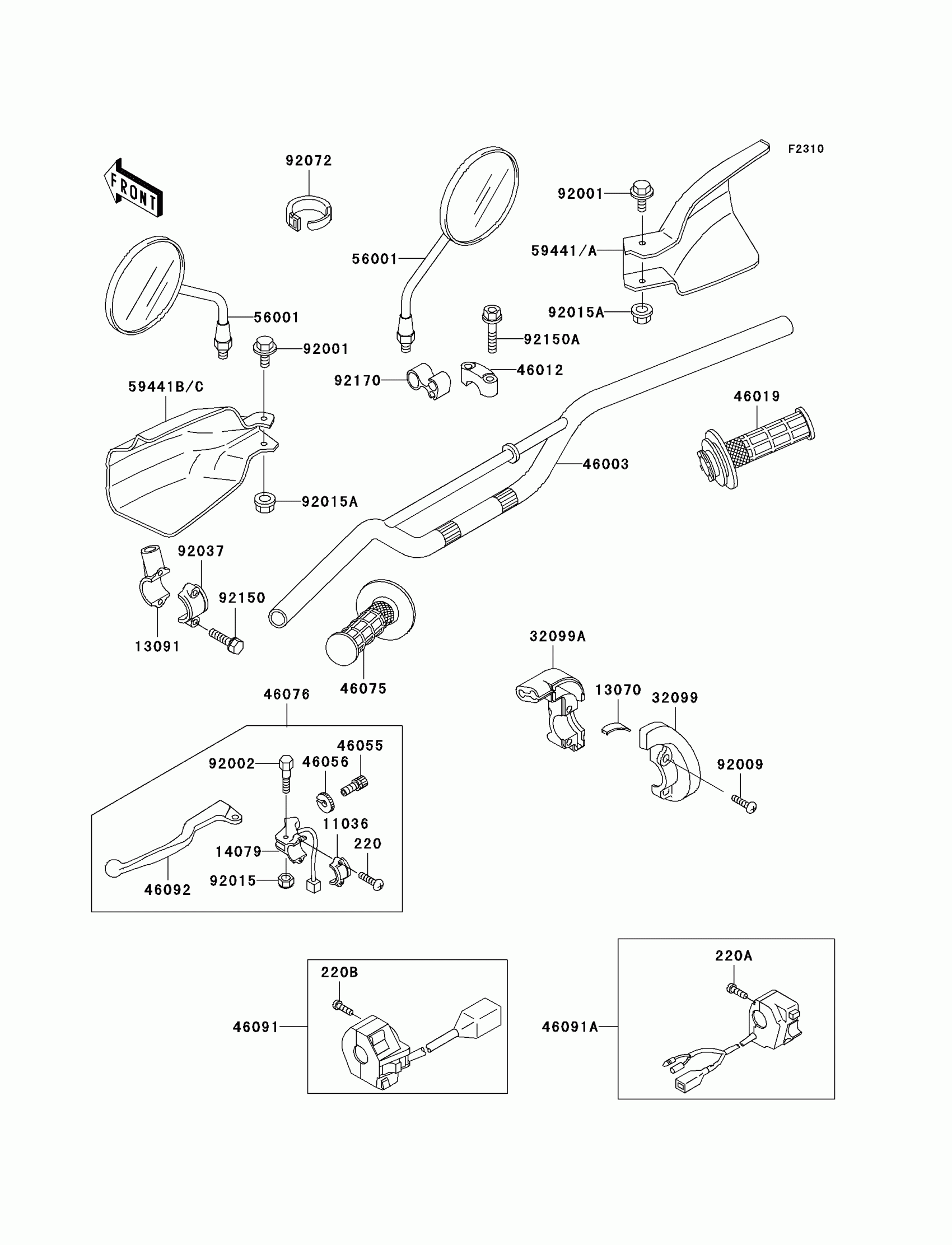

1996 Kawasaki KLX650 Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

220

SCREW-PAN-CROS

220C0514

1

$1.54

In stock

220A

1

$2.92

In stock

220B

SCREW-PAN-CROS,5X30

220C0530

1
Out of stock

11036

BRACKET-A,LEVER HOLDER

11036-1297

1
Out of stock

13070

1

$4.14

In stock

13091

HOLDER,MIRROR

13091-1718

1

$42.07

In stock

14079

HOLDER-ASSY,CLUTCH

14079-1069

1
Out of stock

32099

CASE,THROTTLE,UPP

32099-1146

1

$30.97

In stock

32099A

CASE,THROTTLE,LWR

32099-1147

1

$30.97

In stock

46003

HANDLE,SILVER NO.25

46003-1370-CE

1
Out of stock

46012

HOLDER-HANDLE,UPP

46012-1191

1
Out of stock

46019

GRIP-ASSY,THROTTLE

46019-1078

1
Out of stock

46055

1

$14.99

In stock

46056

NUT,CABLE ADJUST

46056-006

1

$8.71

In stock

46075

GRIP,LH

46075-1107

1

$29.74

In stock

46076

1

$59.86

In stock

46091

1

$162.64

In stock

46091A

HOUSING-ASSY-CONTROL,RH

46091-1608

1
Out of stock

46092

LEVER-GRIP,CLUTCH

46092-1159

1
Out of stock

56001

MIRROR-ASSY

56001-1437

1
Out of stock

59441

COVER-HANDLE,RH,S.RED

59441-1103-6B

1
Out of stock

59441B

COVER-HANDLE,LH,S.RED

59441-1106-6B

1
Out of stock

92001

BOLT,FLANGED,6X10

92001-1034

1

$8.16

In stock

92002

BOLT,LEVER SET

92002-1880

1
Out of stock

92009

SCREW,5X16

92009-1699

1
Out of stock

92015

NUT,LOCK,6MM,BLACK

92015-1191

1
Out of stock

92015A

1

$3.72

In stock

92037

CLAMP,LEVER HOLDER

92037-1621

1

$25.61

In stock

92072

BAND,L=140

92072-1293

1

$5.61

In stock

92150

BOLT,5X20

92150-1389

1

$4.17

In stock

92150A

BOLT,FLANGED,8X30

92150-1455

1
Out of stock

92170

CLAMP,BRAKE HOSE

92170-1255

1

$8.80

In stock
