2004 Kawasaki KLX400SR (Canada Only) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2004 Kawasaki KLX400SR (Canada Only), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

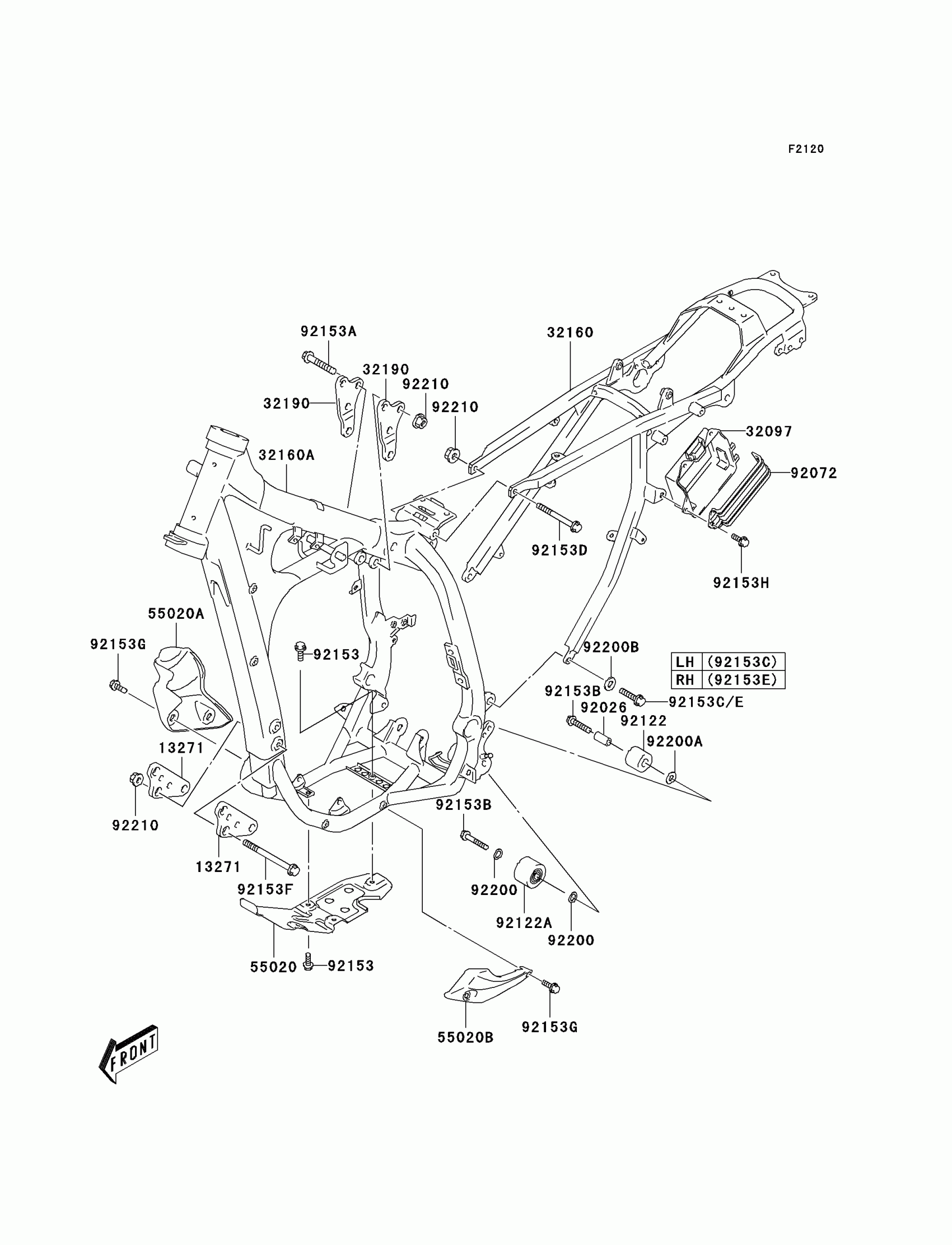

2004 Kawasaki KLX400SR (Canada Only) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13271

PLATE,ENGINE MOUNT

13271-S062

1

$36.18

In stock

32097

CASE-BATTERY

32097-S002

1

$60.16

In stock

32160

FRAME-COMP,RR

32160-S014

1

$955.04

In stock

32160A

FRAME-COMP,RF,M.G.GRAY

32160-S015-548

1
Out of stock

32190

BRACKET-ENGINE

32190-S008

1

$30.96

In stock

55020

GUARD,ENGINE

55020-S024

1

$100.99

In stock

55020A

GUARD,WATER PUMP

55020-S025

1

$24.97

In stock

55020B

GUARD,ENGINE COVER

55020-S026

1

$34.20

In stock

92026

SPACER

92026-S053

1

$4.44

In stock

92072

BAND,BATTERY

92072-S007

1

$23.22

In stock

92122

ROLLER,CHAIN

92122-S009

1

$24.02

In stock

92122A

ROLLER,CHAIN

92122-S010

1

$60.41

In stock

92153

BOLT

92153-S011

1

$1.64

In stock

92153A

BOLT

92153-S176

1

$3.76

In stock

92153B

BOLT,CHAIN ROLLER

92153-S264

1

$4.10

In stock

92153C

BOLT,8X16

92153-S329

1

$2.61

In stock

92153D

BOLT

92153-S338

1

$3.05

In stock

92153E

BOLT

92153-S339

1

$2.56

In stock

92153F

BOLT

92153-S340

1

$8.29

In stock

92153G

BOLT

92153-S341

1

$2.85

In stock

92153H

BOLT,BATTERY HOLDER

92153-S342

1

$2.08

In stock

92200

WASHER,OIL PUMP DRIVEN

92200-S111

1
Out of stock

92200A

WASHER

92200-S125

1
Out of stock

92200B

WASHER,8.5X18X2.0

92200-S191

1
Out of stock

92210

NUT

92210-S094

1
Out of stock
