2025 Kawasaki KLX300SM Transmission Diagram

← All diagrams

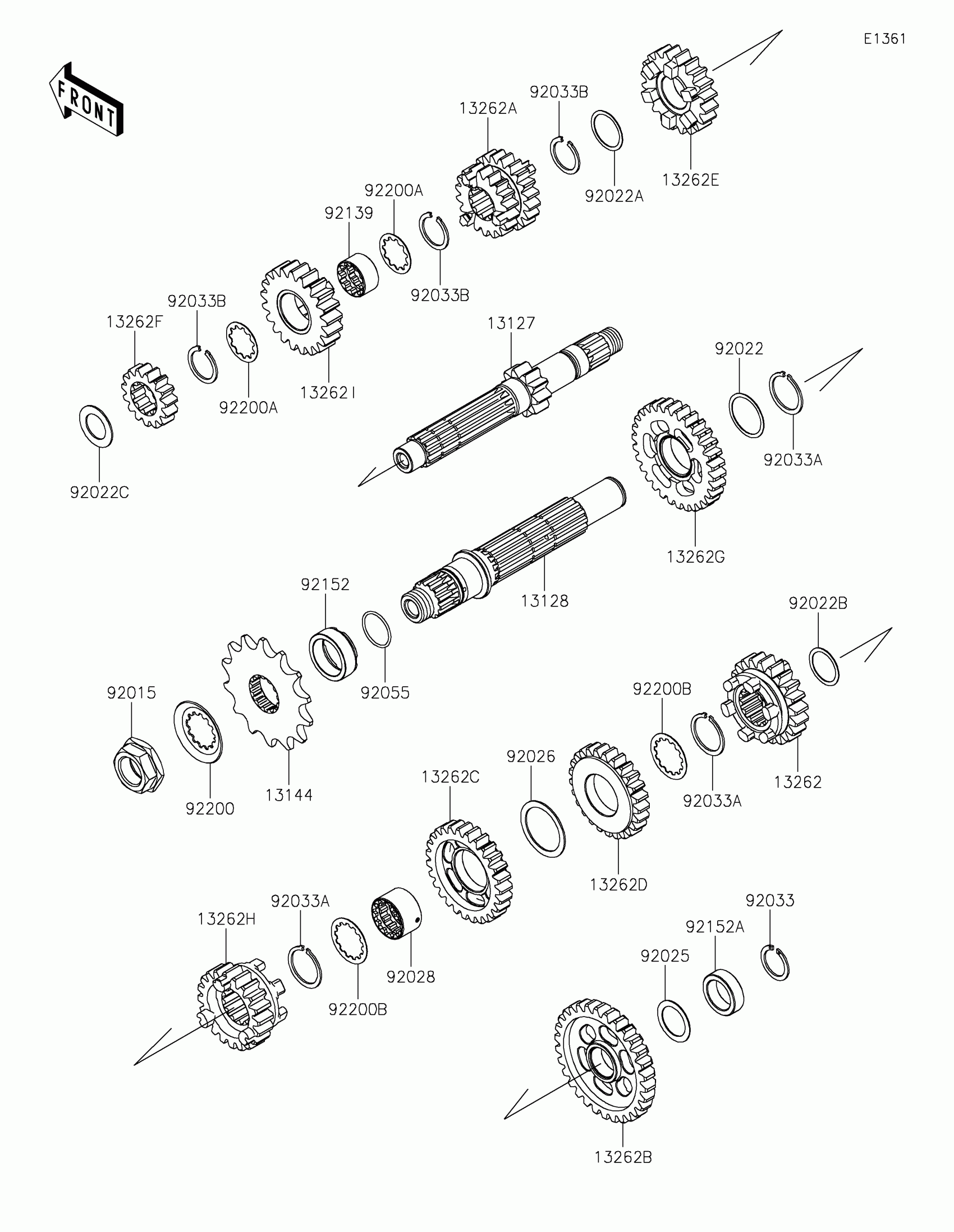

Find the part on the Transmission diagram for your 2025 Kawasaki KLX300SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLX300SM Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$215.88

In stock

13128

1

$197.87

In stock

13144

SPROCKET-OUTPUT,14T

13144-0586

1

$53.99

In stock

13262

GEAR,OUTPUT 5TH,21T

13262-0483

1
Out of stock

13262A

GEAR,INPUT 3RD&4TH,18T&20T

13262-0549

1
Out of stock

13262B

GEAR,OUTPUT LOW,30T

13262-0597

1
Out of stock

13262C

GEAR,OUTPUT 3RD,27T

13262-0598

1
Out of stock

13262D

GEAR,OUTPUT 4TH,25T

13262-0599

1
Out of stock

13262E

GEAR,INPUT 5TH,20T

13262-0600

1
Out of stock

13262F

GEAR,INPUT 2ND,15T

13262-1499

1

$131.02

In stock

13262G

GEAR,OUTPUT 2ND,30T

13262-1501

1

$127.61

In stock

13262H

GEAR,OUTPUT TOP,20T

13262-1502

1

$131.02

In stock

13262I

GEAR,INPUT TOP,21T

13262-1664

1

$147.43

In stock

92015

NUT,20MM

92015-1963

1

$11.79

In stock

92022

WASHER,25.3X30X0.5

92022-159

1

$8.37

In stock

92022A

WASHER,22.3X27X0.5

92022-198

1
Out of stock

92022B

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92022C

WASHER,17.3X28X1

92022-255

1
Out of stock

92025

SHIM,T=0.7

92025-1451

1
Out of stock

92026

SPACER,30X38X1.0

92026-079

1
Out of stock

92028

1

$31.34

In stock

92033

RING-SNAP,18MM

92033-029

1

$7.79

In stock

92033A

RING-SNAP,25MM

92033-1172

1

$4.01

In stock

92033B

RING-SNAP

92033-1293

1

$3.15

In stock

92055

RING-O,21.5X1.5

92055-0196

1

$3.53

In stock

92139

1

$23.07

In stock

92152

COLLAR

92152-1350

1

$25.17

In stock

92152A

COLLAR,20X28X8.5

92152-1357

1

$23.73

In stock

92200

WASHER

92200-0851

1
Out of stock

92200A

WASHER,INPUT

92200-1370

1
Out of stock

92200B

WASHER,OUTPUT

92200-1371

1
Out of stock
