2007 Kawasaki KLX250S Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 2007 Kawasaki KLX250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

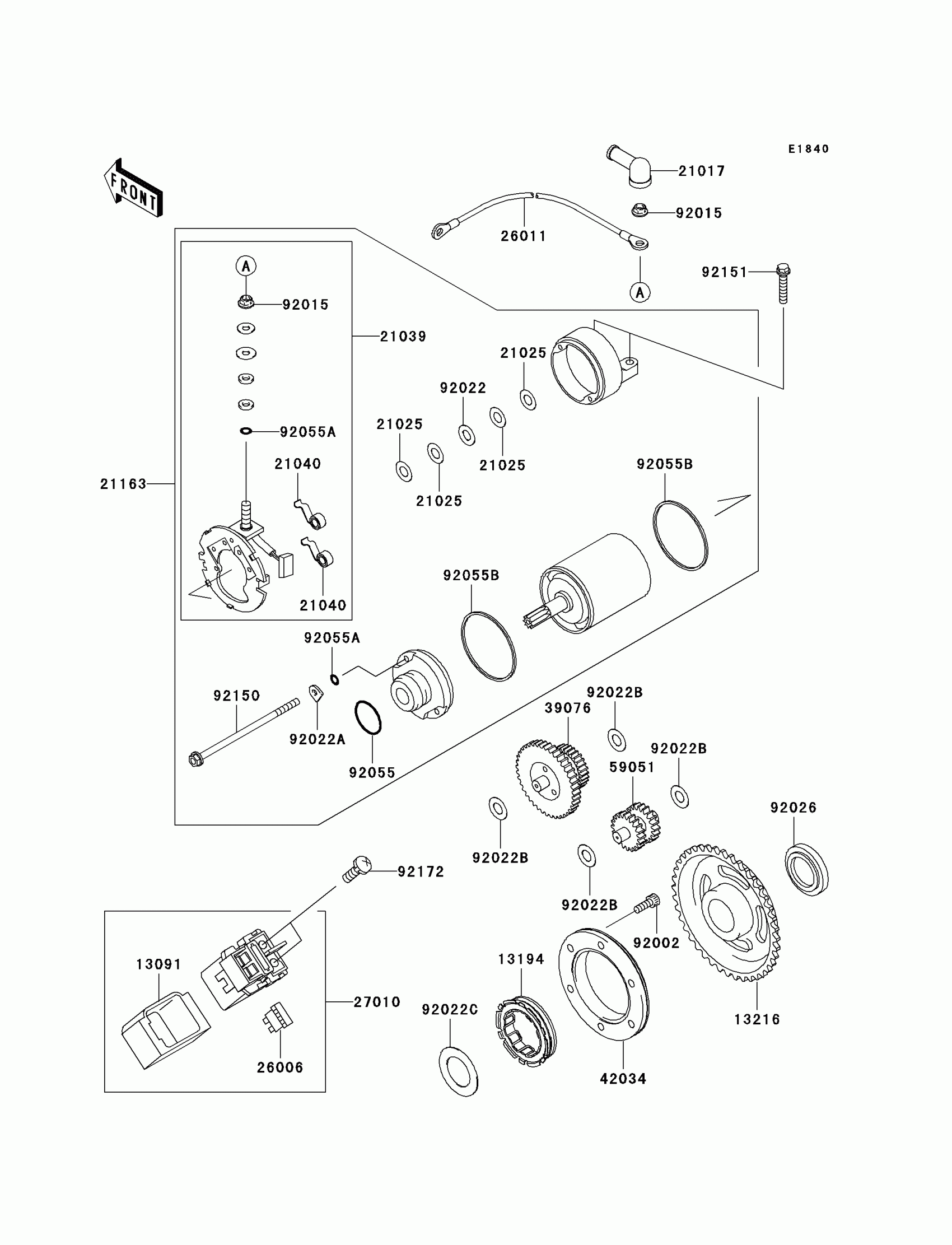

2007 Kawasaki KLX250S Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13091

HOLDER,SWITCH

13091-1883

1

$7.47

In stock

13194

CLUTCH-ONEWAY

13194-1091

1
Out of stock

13216

1

$199.60

In stock

21017

1

$7.48

In stock

21025

WASHER,9.1X18X0.2

21025-011

—

$5.42

In stock

21039

BRUSH,CARBON

21039-1062

1

$88.27

In stock

21040

SPRING-BRUSH

21040-1057

1

$8.24

In stock

21163

STARTER-ELECTRIC

21163-1256

1

$475.46

In stock

26006

1

$4.39

In stock

26011

WIRE-LEAD

26011-1604

1

$75.74

In stock

27010

SWITCH

27010-1336

1
Out of stock

39076

1

$184.14

In stock

42034

COUPLING

42034-1181

1

$123.24

In stock

59051

GEAR-SPUR,IDLE

59051-1304

1

$90.72

In stock

92002

BOLT,SOCKET,6X16

92002-1778

1
Out of stock

92015

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,9.1X18X0.8

92022-1132

1

$5.42

In stock

92022A

WASHER,LOCK,T=2.0

92022-1458

1

$5.64

In stock

92022B

WASHER,10.2X20X0.5

92022-1649

1

$3.43

In stock

92022C

WASHER,27.2X44X1.0

92022-1781

1

$5.54

In stock

92026

SPACER

92026-1450

1

$18.64

In stock

92055

RING-O

92055-1276

1

$7.86

In stock

92055A

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92055B

1

$9.58

In stock

92150

BOLT,STARTER MOTOR

92150-1838

1

$10.44

In stock

92151

BOLT,6X30

92151-1134

1

$1.81

In stock

92172

1

$1.81

In stock
