2007 Kawasaki KLX250S Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2007 Kawasaki KLX250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

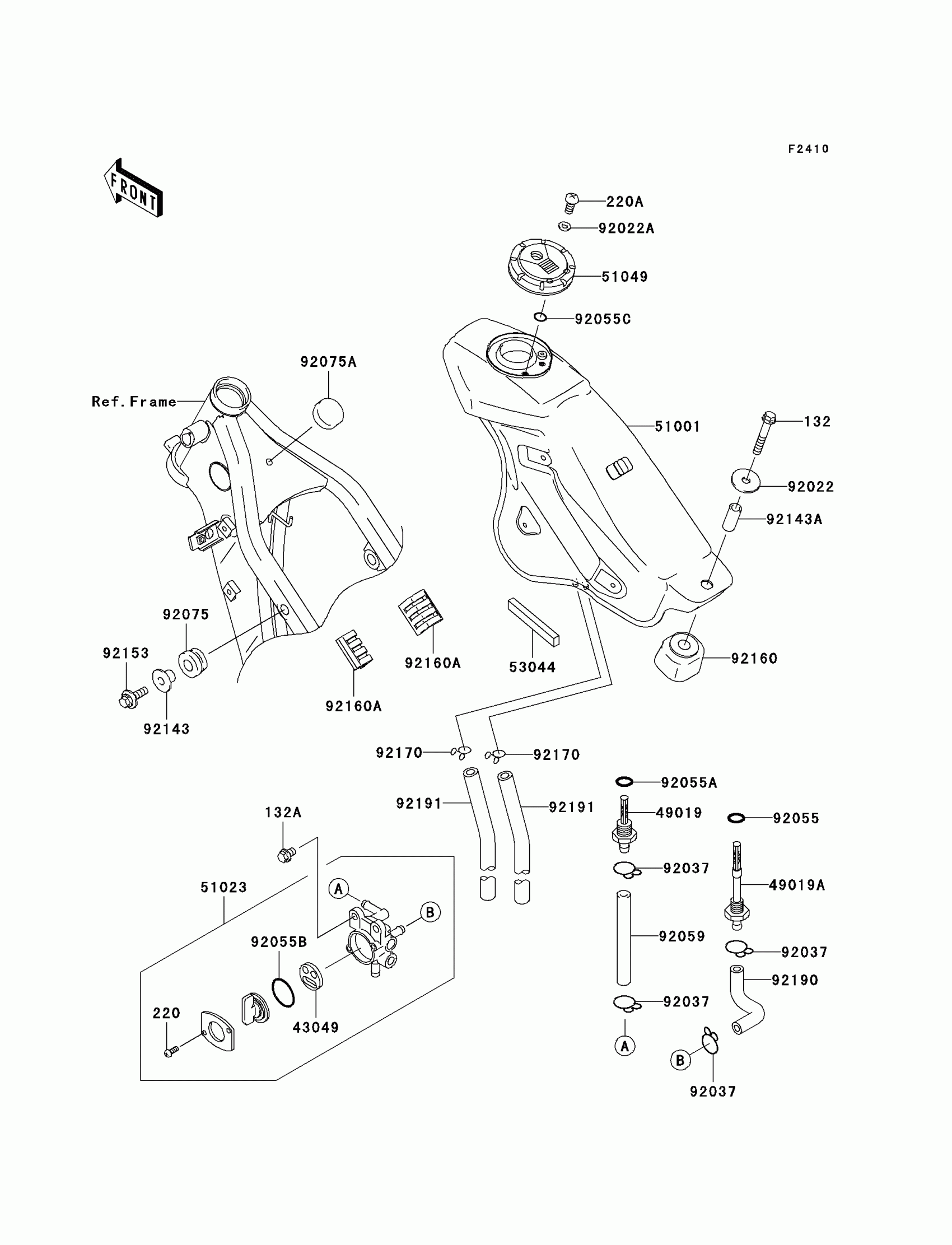

2007 Kawasaki KLX250S Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

BOLT-FLANGED-SMALL,6X35

132G0635

1
Out of stock

132A

BOLT-FLANGED-SMALL,6X8

132L0608

1
Out of stock

220

1

$0.63

In stock

220A

SCREW-PAN-CROS,5X10

220D0510

1
Out of stock

43049

PACKING,TAP VALVE

43049-1091

1

$5.77

In stock

49019

FILTER-FUEL,RES

49019-1057

1

$11.36

In stock

49019A

FILTER-FUEL,"ON"

49019-1077

1

$15.53

In stock

51001

TANK-COMP-FUEL,EBONY

51001-1715-H8

1

$990.68

In stock

51023

TAP-ASSY,FUEL

51023-1322

1

$74.70

In stock

51049

CAP-TANK,FUEL

51049-1134

1
Out of stock

53044

TRIM,L=490

53044-1209

1

$13.47

In stock

92022

WASHER,6.5X24X2

92022-1690

1

$3.12

In stock

92022A

WASHER,5.1X10X1.0

92022-1977

1
Out of stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,ID=9.5

92055-1386

1

$3.12

In stock

92055A

RING-O,11.5X1.5

92055-1387

1

$3.12

In stock

92055B

RING-O,TAP LEVER

92055-1419

1

$3.97

In stock

92055C

RING-O,ID=9

92055-1552

1

$2.80

In stock

92059

TUBE

92059-1888

1

$7.24

In stock

92075

DAMPER,RUBBER

92075-1123

1

$3.97

In stock

92075A

DAMPER,9X24X14

92075-281

1

$4.93

In stock

92143

COLLAR

92143-1353

1

$6.81

In stock

92143A

COLLAR,6.8X10X24.5

92143-1459

1

$3.92

In stock

92153

BOLT,6X20

92153-0502

1
Out of stock

92160

DAMPER,FUEL TANK,RR

92160-1254

1

$10.25

In stock

92160A

DAMPER,FUEL TANK

92160-1328

1

$5.84

In stock

92170

CLAMP,TUBE

92170-1834

1

$3.70

In stock

92190

TUBE,"ON"

92190-1486

1

$4.61

In stock

92191

TUBE,7X12X600

92191-1138

1

$19.19

In stock
