2007 Kawasaki KLX250S Carburetor Diagram

← All diagrams

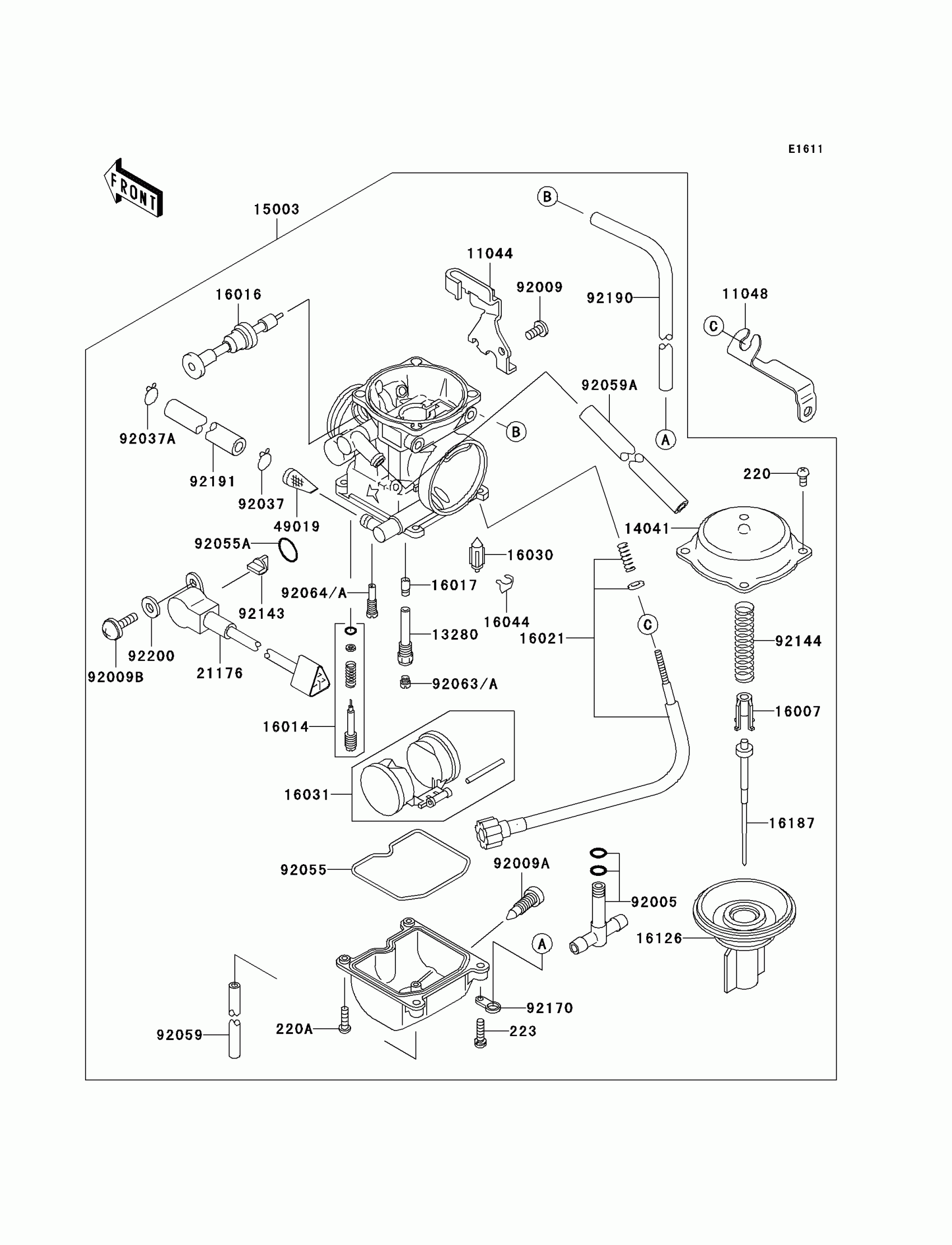

Find the part on the Carburetor diagram for your 2007 Kawasaki KLX250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2007 Kawasaki KLX250S Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

220

SCREW PAN HEAD 4X8

220B0408

1
Out of stock

11044

1

$60.78

In stock

11048

BRACKET

11048-1818

1

$8.39

In stock

13280

HOLDER,NEEDLE JET

13280-1104

1
Out of stock

14041

1

$73.52

In stock

15003

CARBURETOR-ASSY,CVK34

15003-0081

1
Out of stock

16007

SEAT-SPRING,VALVE

16007-1117

1

$23.01

In stock

16014

SCREW-PILOT AIR

16014-1081

1

$22.74

In stock

16016

PLUNGER,STARTER

16016-0013

1

$43.03

In stock

16017

JET-NEEDLE

16017-1439

1

$44.30

In stock

16021

SCREW-THROTTLE STOP

16021-1183

1

$106.63

In stock

16030

VALVE-FLOAT

16030-1007

1

$43.50

In stock

16031

FLOAT

16031-1077

1

$48.44

In stock

16044

CLAMP,FLOAT VALVE

16044-007

1

$6.30

In stock

16126

VALVE,VACUUM

16126-1339

1

$186.82

In stock

16187

NEEDLE-JET,NFKT

16187-0271

1

$43.16

In stock

21176

SENSOR

21176-1078

1

$566.94

In stock

49019

FILTER-FUEL

49019-1097

1

$7.33

In stock

92005

FITTING

92005-1290

1
Out of stock

92009

SCREW,5X10

92009-1365

1
Out of stock

92009A

SCREW,DRAIN,M6X0.75

92009-1551

1
Out of stock

92009B

SCREW

92009-1781

1
Out of stock

92037

CLAMP,FUEL TUBE

92037-1075

1

$3.16

In stock

92037A

CLAMP,TUBE

92037-1531

1

$4.37

In stock

92055

1

$13.70

In stock

92055A

RING-O,SENSOR

92055-1574

1

$3.88

In stock

92059

TUBE,3.5X6.5X330

92059-1110

1
Out of stock

92059A

TUBE,6.5X9.5X350

92059-1237

1

$22.39

In stock

92063

JET-MAIN,#118

92063-1071

1

$14.02

In stock

92063A

JET-MAIN,#115

92063-1118

—

$14.02

In stock

92064

JET-PILOT,#32

92064-0012

—

$21.37

In stock

92064A

JET-PILOT,#35

92064-1209

1

$33.84

In stock

92143

COLLAR

92143-1907

1

$9.22

In stock

92144

SPRING,VACUUM VALVE

92144-1538

1

$21.24

In stock

92170

CLAMP,TUBE

92170-1496

1

$12.42

In stock

92190

TUBE,5X8X430

92190-1560

1

$21.03

In stock

92191

TUBE

92191-1689

1
Out of stock

92200

WASHER

92200-1369

1
Out of stock

220A

1

$3.65

In stock

223

SCREW-PAN-WS-CROS,4X16

223D0416

1
Out of stock
