1980 Kawasaki KLX250 Gear Change Drum & Forks Diagram

← All diagrams

Find the part on the Gear Change Drum & Forks diagram for your 1980 Kawasaki KLX250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

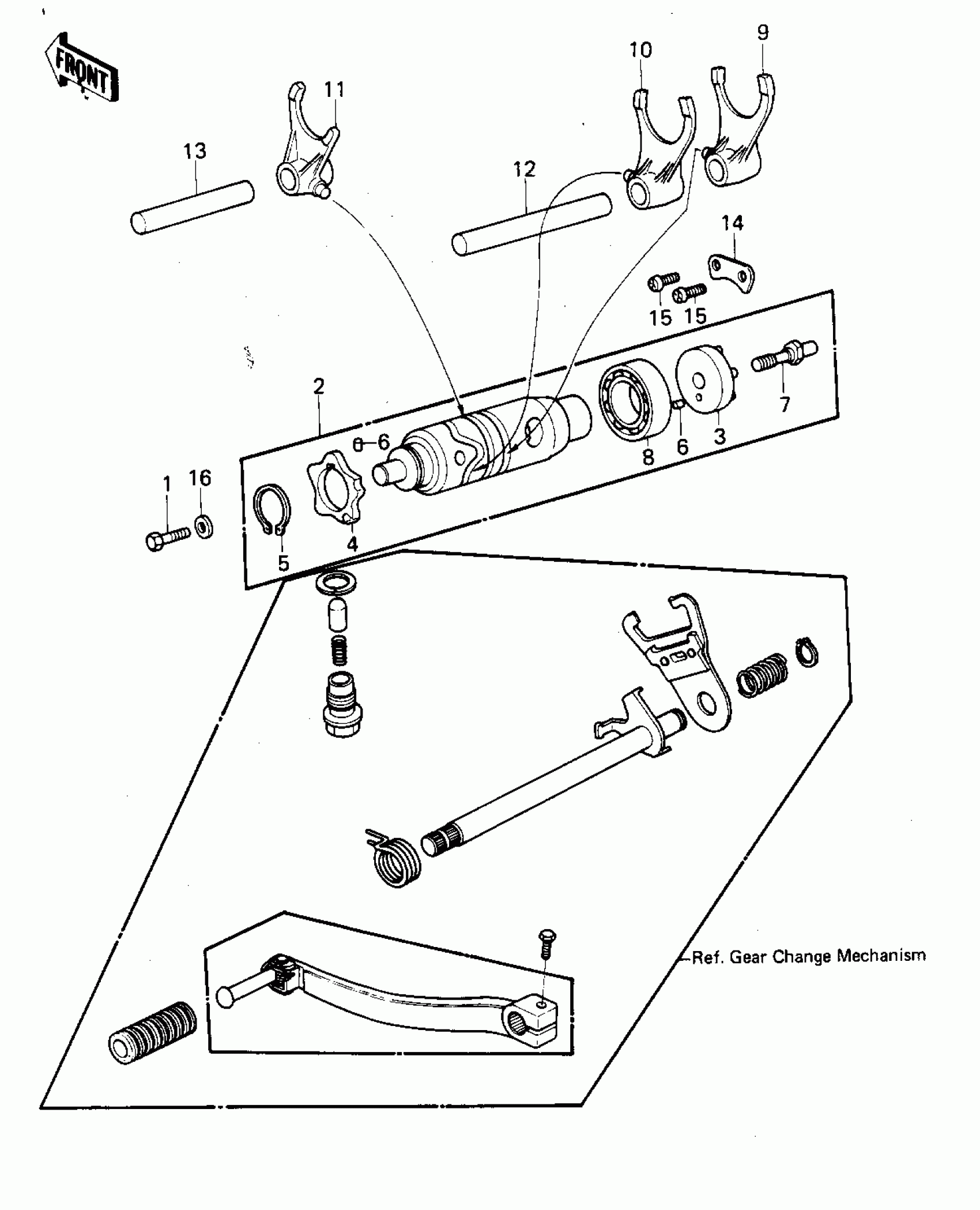

1980 Kawasaki KLX250 Gear Change Drum & Forks Diagram

#

Description
Price
Status
Order Qty

1

BOLT,HEX HEAD,10X14

113G1014

Out of stock

2

DRUM ASSY,GEAR SHIFT

13239-1036

Out of stock

3

PLATE,GEAR CHANGE

13142-019

Out of stock

4

DISC,CHANGE DRUM

13145-007

Out of stock

5

CIRCLIP-TYPE-C,24MM

480J2400

Out of stock

6

ROLLER,4X6

610A0406

Out of stock

7

BOLT

92001-166

Out of stock

8

BEARING-BALL,#6905

92045-036

Out of stock

9

SHIFT FORK,LOW

13140-073

Out of stock

10

SHIFT FORK,2ND&3RD

13140-074

Out of stock

11

SHIFT FORK,4TH&TOP

13140-075

Out of stock

12

ROD-SHIFT,L=93.7

49047-1003

Out of stock

13

ROD,SHIFT 71.7M/M

49047-1002

Out of stock

14

PLATE,GEAR CHANGE DRUM

13169-014

Out of stock

15

SCREW-PAN-CROS,6X14

220B0614

Out of stock

16

GASKET,10X14.5X1.5

11009-1105

Out of stock
