2020 Kawasaki KLX®300R Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2020 Kawasaki KLX®300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

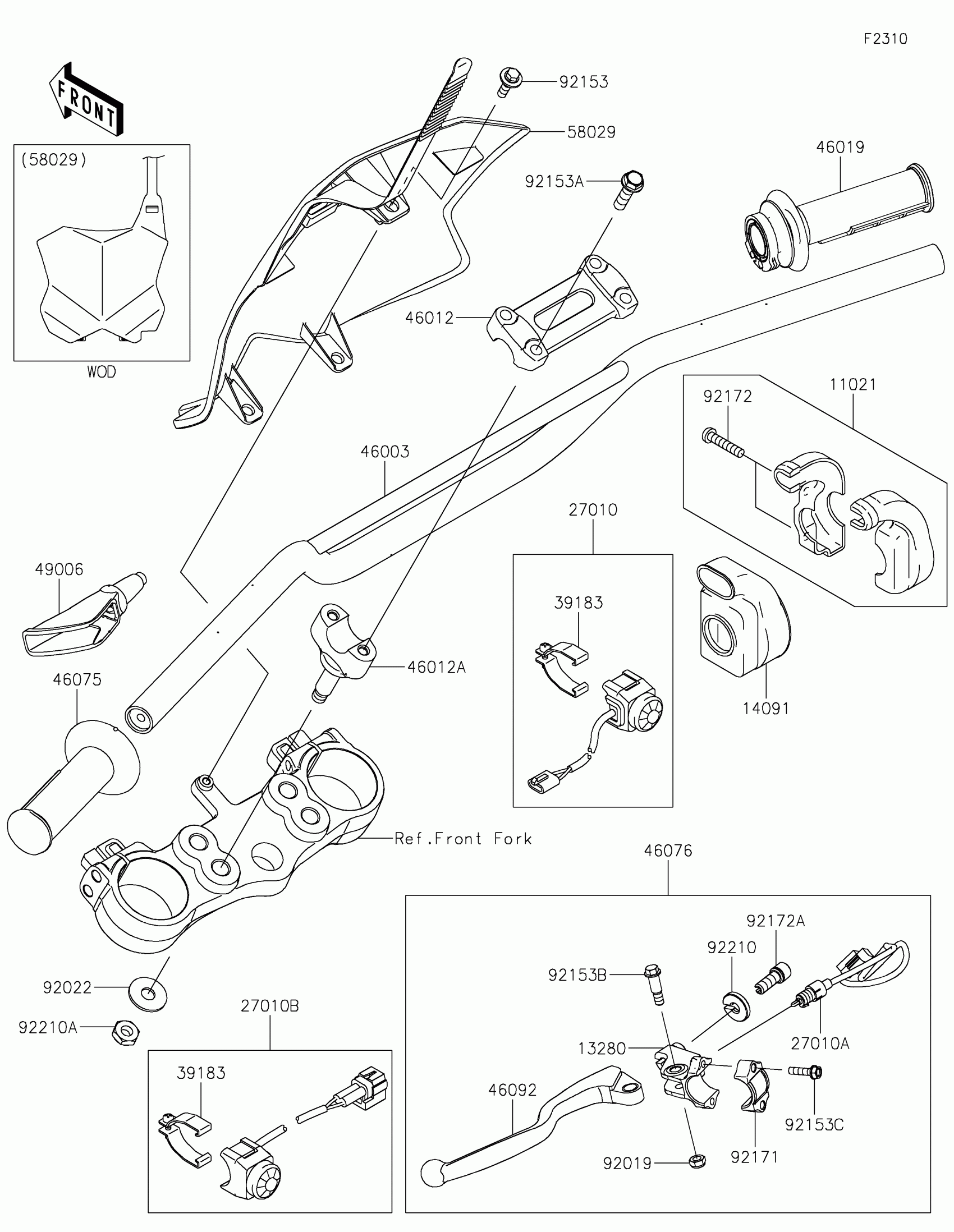

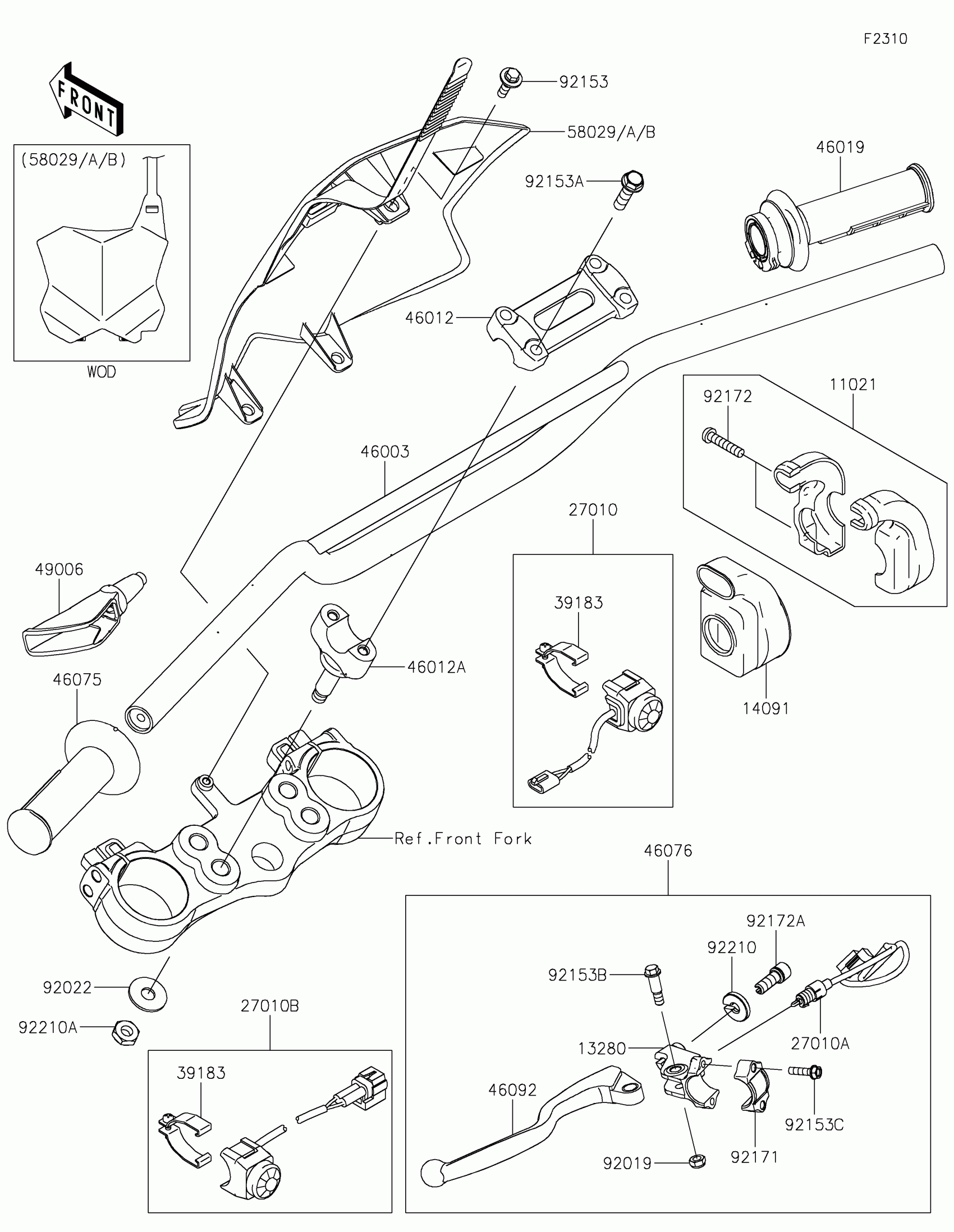

2020 Kawasaki KLX®300R Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11021

CASE-ASSY,THROTTLE

11021-0035

1

$48.86

In stock

13280

HOLDER,CLUTCH LEVER

13280-0256

1

$27.83

In stock

14091

COVER,THROTTLE CASE

14091-0182

1

$7.99

In stock

27010

SWITCH,ENGINE START

27010-0069

1

$38.22

In stock

27010A

SWITCH,CLUTCH

27010-0071

1

$56.33

In stock

27010B

SWITCH,ENGINE STOP

27010-0826

1

$56.20

In stock

39183

BAND-ASSY,SWITCH

39183-1059

1

$10.31

In stock

46003

HANDLE,P.SILVER

46003-0737-458

1
Out of stock

46012

1

$60.54

In stock

46012A

1

$43.08

In stock

46019

GRIP-ASSY,THROTTLE

46019-0041

1

$27.08

In stock

46075

GRIP,LH

46075-0072

1

$11.56

In stock

46076

1

$50.69

In stock

46092

LEVER-GRIP,CLUTCH

46092-0026

1

$18.52

In stock

49006

BOOT,LEVER HOLDER

49006-0080

1

$13.74

In stock

58029

PLATE-NUMBER,B.WHITE

58029-0013-266

1

$54.62

In stock

92019

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92022

WASHER,10.2X28X2

92022-1088

1

$3.72

In stock

92153

BOLT,FLANGED,6X22

92153-0950

1
Out of stock

92153A

BOLT,FLANGED,8X30

92153-1519

1
Out of stock

92153B

BOLT,6MM

92153-1897

1

$6.90

In stock

92153C

BOLT,5X20

92153-1898

1

$3.69

In stock

92171

CLAMP,LEVER HOLDER

92171-1671

1

$6.90

In stock

92172

SCREW,5X20

92172-0069

1

$2.66

In stock

92172A

1

$3.51

In stock

92210

NUT,CABLE ADJUST

92210-0411

1
Out of stock

92210A

NUT,LOCK,10MM

92210-1184

1
Out of stock
