2020 Kawasaki KLX®300R Front Fork Diagram

← All diagrams

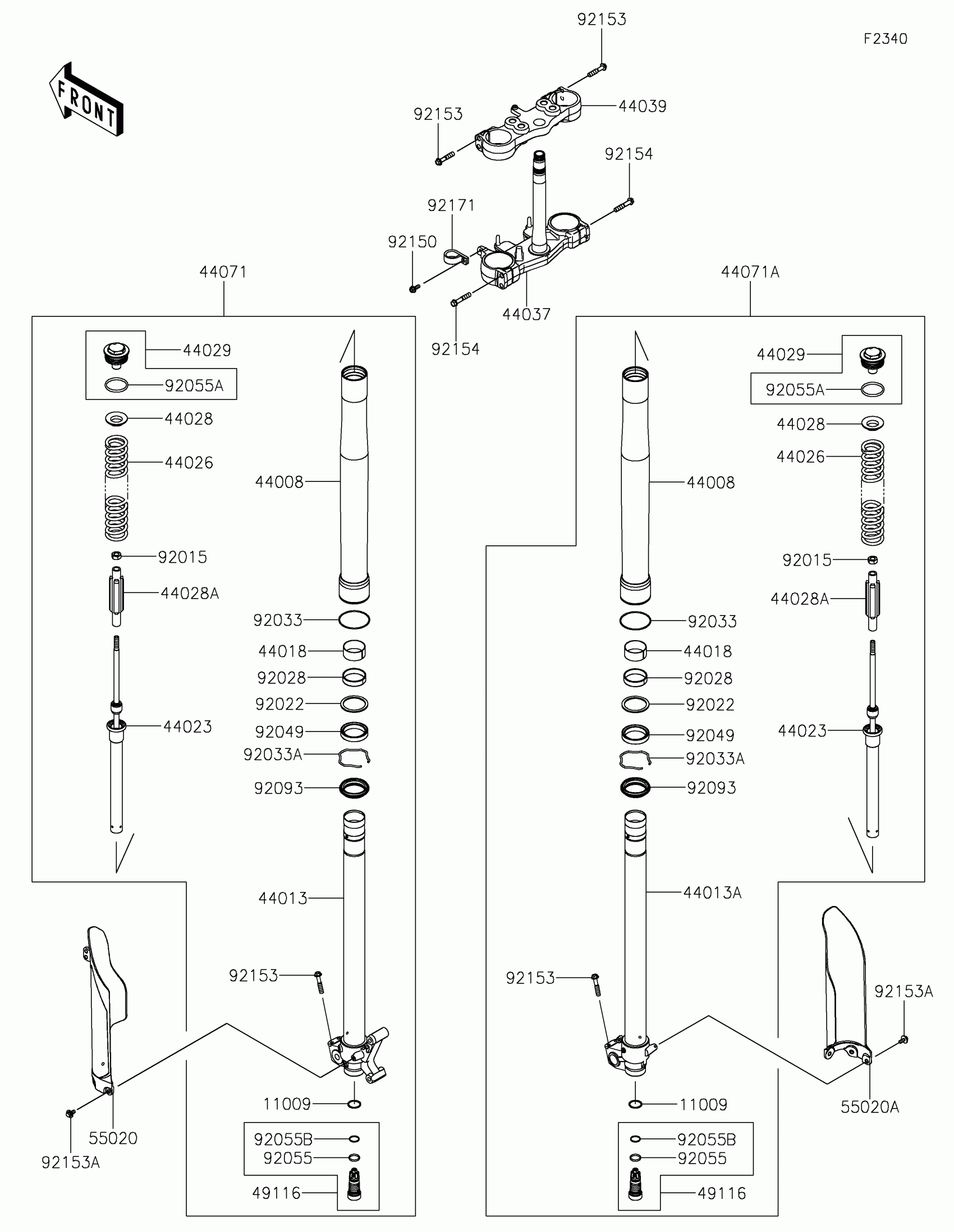

Find the part on the Front Fork diagram for your 2020 Kawasaki KLX®300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2020 Kawasaki KLX®300R Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$4.88

In stock

44008

PIPE-FORK OUTER,SILVER

44008-0032-KX

1

$471.04

In stock

44013

1

$349.76

In stock

44013A

1

$349.76

In stock

44018

1

$26.23

In stock

44023

CYLINDER-SET-FORK

44023-0156

1

$389.06

In stock

44026

SPRING-FRONT FORK

44026-0239

1

$101.17

In stock

44028

GUIDE-FORK SPRING

44028-1081

1

$11.59

In stock

44028A

GUIDE-FORK SPRING

44028-1084

1

$10.17

In stock

44029

SEAT-FORK SPRING,SILVER

44029-0010-KX

1

$119.52

In stock

44037

HOLDER-FORK UNDER

44037-0190

1

$611.07

In stock

44039

HOLDER-FORK UPPER

44039-0198

1

$280.73

In stock

44071

DAMPER-ASSY,LH

44071-1402

1

$979.71

In stock

44071A

DAMPER-ASSY,RH

44071-1403

1

$979.71

In stock

49116

VALVE-ASSY,FORK

49116-1145

1

$181.65

In stock

55020

GUARD,FORK,LH,EBONY

55020-2231-6C

1

$57.05

In stock

55020A

GUARD,FORK,RH,EBONY

55020-2232-6C

1

$50.52

In stock

92015

NUT

92015-1839

1

$18.34

In stock

92022

WASHER

92022-1299

1

$6.82

In stock

92028

BUSHING

92028-1581

1

$20.21

In stock

92033

RING-SNAP

92033-0080

1

$4.71

In stock

92033A

RING-SNAP

92033-1077

1

$3.94

In stock

92049

SEAL-OIL

92049-1373

1
Out of stock

92055

RING-O

92055-1156

1

$1.25

In stock

92055A

1

$4.75

In stock

92055B

RING-O,FORK VALVE

92055-1502

1

$7.36

In stock

92093

1

$14.71

In stock

92150

BOLT,5X16

92150-1802

1

$4.42

In stock

92153

BOLT,8X40

92153-0020

1
Out of stock

92153A

BOLT,FLANGED,6X14

92153-0936

1
Out of stock

92154

BOLT,8X40

92154-4062

1

$12.12

In stock

92171

CLAMP

92171-0820

1

$7.61

In stock
