2010 Kawasaki KLX®250SF Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2010 Kawasaki KLX®250SF, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

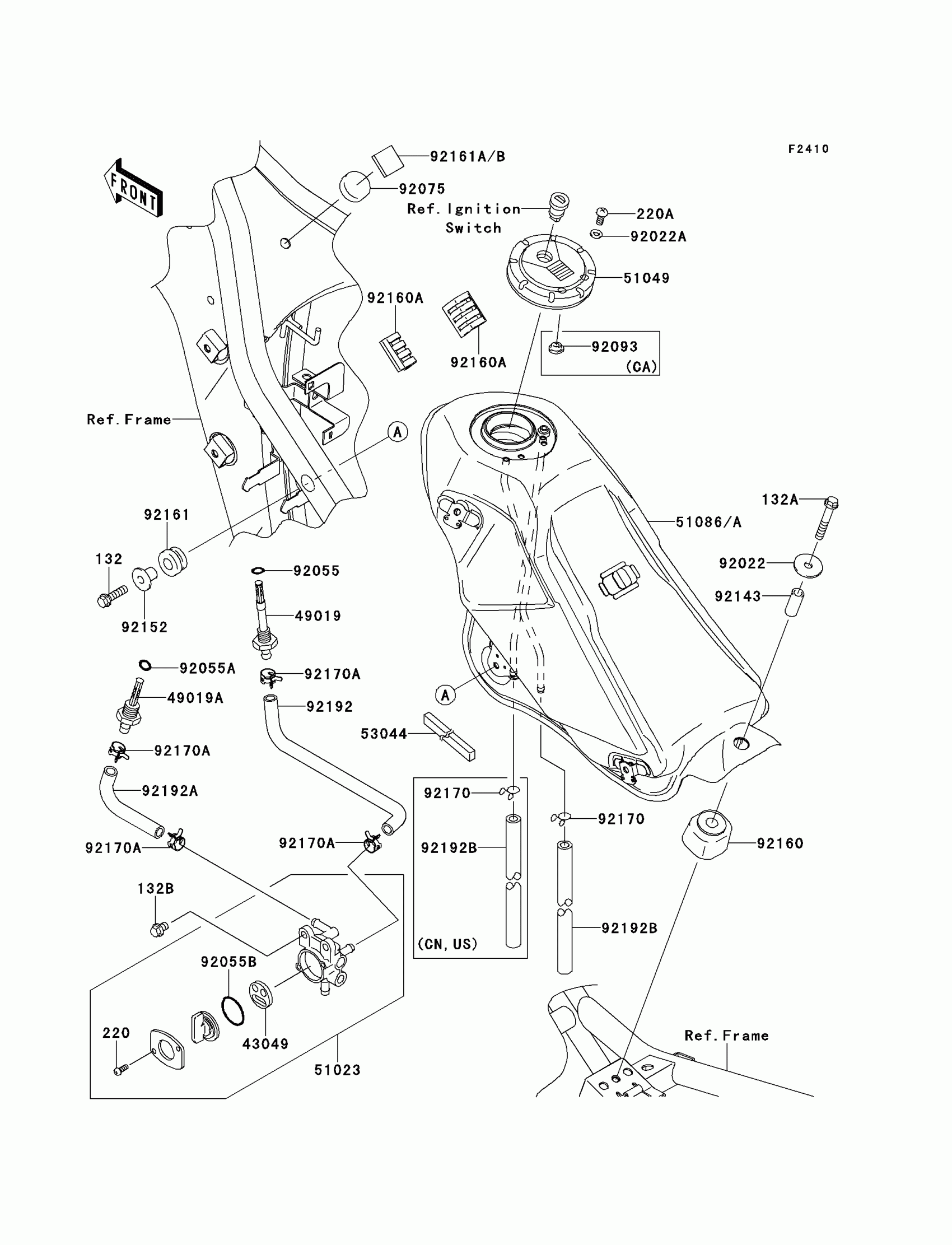

2010 Kawasaki KLX®250SF Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

43049

PACKING,TAP VALVE

43049-1091

1
Out of stock

49019

FILTER-FUEL,ON

49019-0009

1
Out of stock

49019A

FILTER-FUEL,RES

49019-1057

1
Out of stock

51023

TAP-ASSY,FUEL

51023-1322

1
Out of stock

51049

CAP-TANK,FUEL

51049-1134

1
Out of stock

53044

TRIM,L=490

53044-1209

1

$13.47

In stock

92022

WASHER,6.5X24X2

92022-1690

1
Out of stock

92022A

WASHER,5.1X10X1.0

92022-1977

1
Out of stock

92055

RING-O,ID=9.5

92055-1386

1
Out of stock

92055A

RING-O,11.5X1.5

92055-1387

1
Out of stock

92055B

RING-O,TAP LEVER

92055-1419

1
Out of stock

92075

DAMPER,9X24X14

92075-281

1
Out of stock

92143

COLLAR,6.8X10X24.5

92143-1459

1
Out of stock

92152

COLLAR

92152-0604

1
Out of stock

92160

DAMPER,FUEL TANK,RR

92160-1254

1
Out of stock

92160A

DAMPER,FUEL TANK

92160-1328

1
Out of stock

92161

DAMPER,10X20X5

92161-1414

1
Out of stock

92161A

DAMPER,20X20X4

92161-1429

—
Out of stock

92161B

DAMPER,20X20X6

92161-1430

—
Out of stock

92170A

CLAMP

92170-1872

1

$3.18

In stock

92192

TUBE,FUEL,ON

92192-0706

1
Out of stock

92192A

TUBE,FUEL,RESERVE

92192-0707

1
Out of stock

132

1

$1.66

In stock

132A

1

$1.73

In stock

132B

1

$3.24

In stock

220

SCREW-PAN-CROS,3X8

220AA0308

1
Out of stock

220A

SCREW-PAN-CROS,5X10

220AA0510

1
Out of stock

51086

TANK-COMP-FUEL,F.S.BLACK

51086-5063-25Q

1
Out of stock

51086A

TANK-COMP-FUEL,F.S.BLACK

51086-5064-25Q

1
Out of stock

92093

SEAL,FUEL TANK CAP

92093-1030

1
Out of stock

92170

CLAMP,TUBE

92170-1834

1

$3.70

In stock

92170

CLAMP,TUBE

92170-1834

1

$3.70

In stock

92192B

TUBE,7X12X700

92192-0778

1
Out of stock

92192B

TUBE,7X12X700

92192-0778

1
Out of stock
