2020 Kawasaki KLX®230R Fuel Tank Diagram

← All diagrams

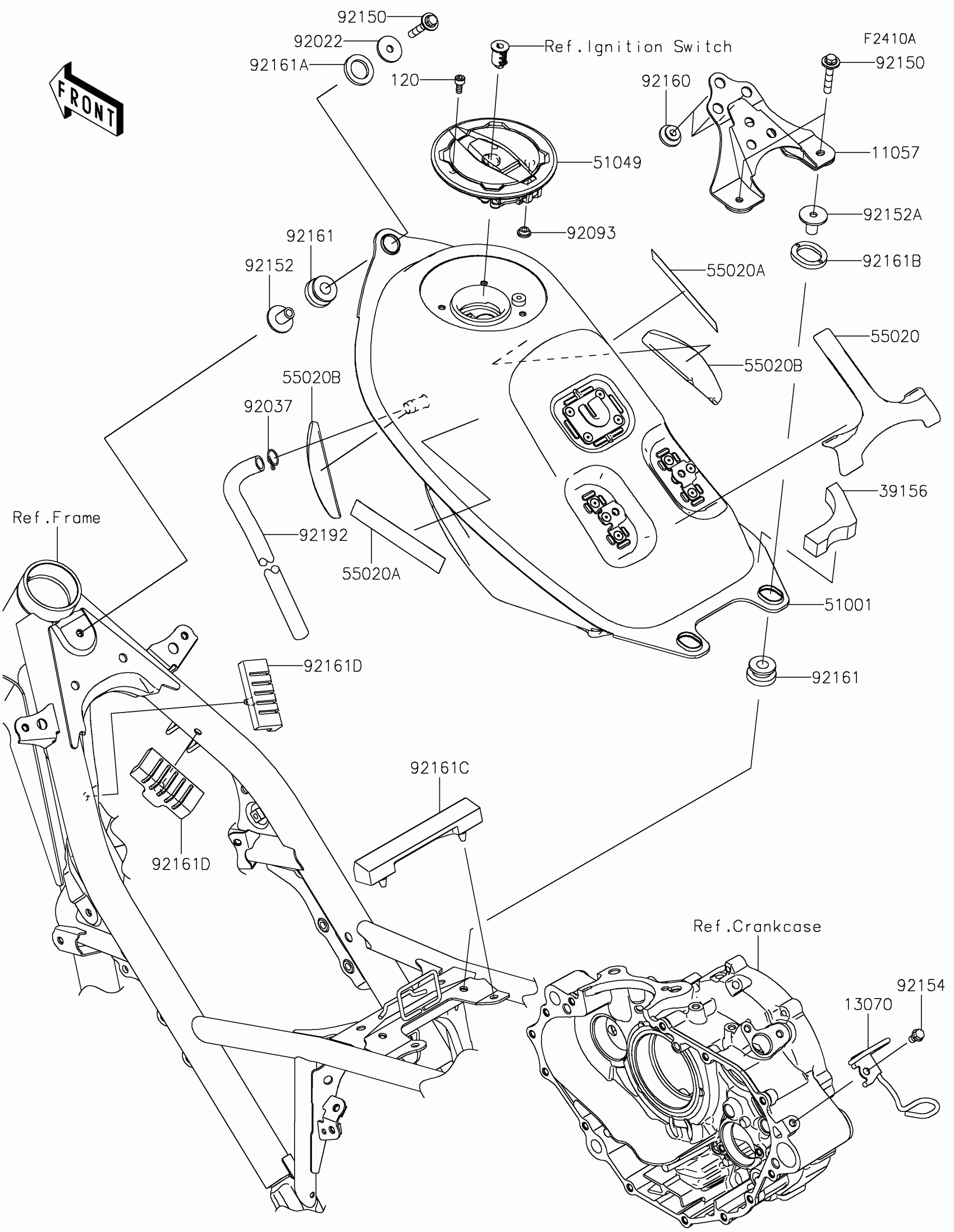

Find the part on the Fuel Tank diagram for your 2020 Kawasaki KLX®230R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2020 Kawasaki KLX®230R Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET

11057-4023

1

$23.88

In stock

13070

GUIDE

13070-0909

1

$5.61

In stock

39156

PAD

39156-2463

1

$5.92

In stock

51001

TANK-COMP-FUEL,F.S.BLACK

51001-0876-25Q

1

$702.84

In stock

51049

CAP-TANK

51049-0735

1

$139.17

In stock

55020

GUARD,FUEL TANK,UPP

55020-2303

1

$33.47

In stock

55020A

1

$7.14

In stock

55020B

GUARD,FUEL TANK,LWR

55020-2305

1

$10.22

In stock

92022

WASHER,6.5X24X2

92022-1690

1

$3.12

In stock

92037

CLAMP,12.5MM

92037-1271

1

$1.80

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92150

BOLT,FLANGED,6X35

92150-1527

1

$3.43

In stock

92152

COLLAR,6.8X10X16

92152-2666

1

$9.19

In stock

92152A

COLLAR

92152-2678

1

$9.19

In stock

92154

BOLT,FLANGED,6X10

92154-0459

1

$7.54

In stock

92160

DAMPER

92160-1613

1

$2.97

In stock

92161

DAMPER,FUEL TANK,FR

92161-1392

1

$2.68

In stock

92161A

DAMPER

92161-2216

1

$1.78

In stock

92161B

DAMPER

92161-2217

1

$1.22

In stock

92161C

DAMPER

92161-2231

1

$9.61

In stock

120

BOLT-SOCKET,5X12

120CA0512

1

$1.37

In stock

92161D

DAMPER

92161-2286

1

$5.66

In stock

92192

TUBE,DRAIN

92192-2305

1

$16.32

In stock
