2011 Kawasaki KLX®140L Frame Fittings Diagram

← All diagrams

Find the part on the Frame Fittings diagram for your 2011 Kawasaki KLX®140L, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

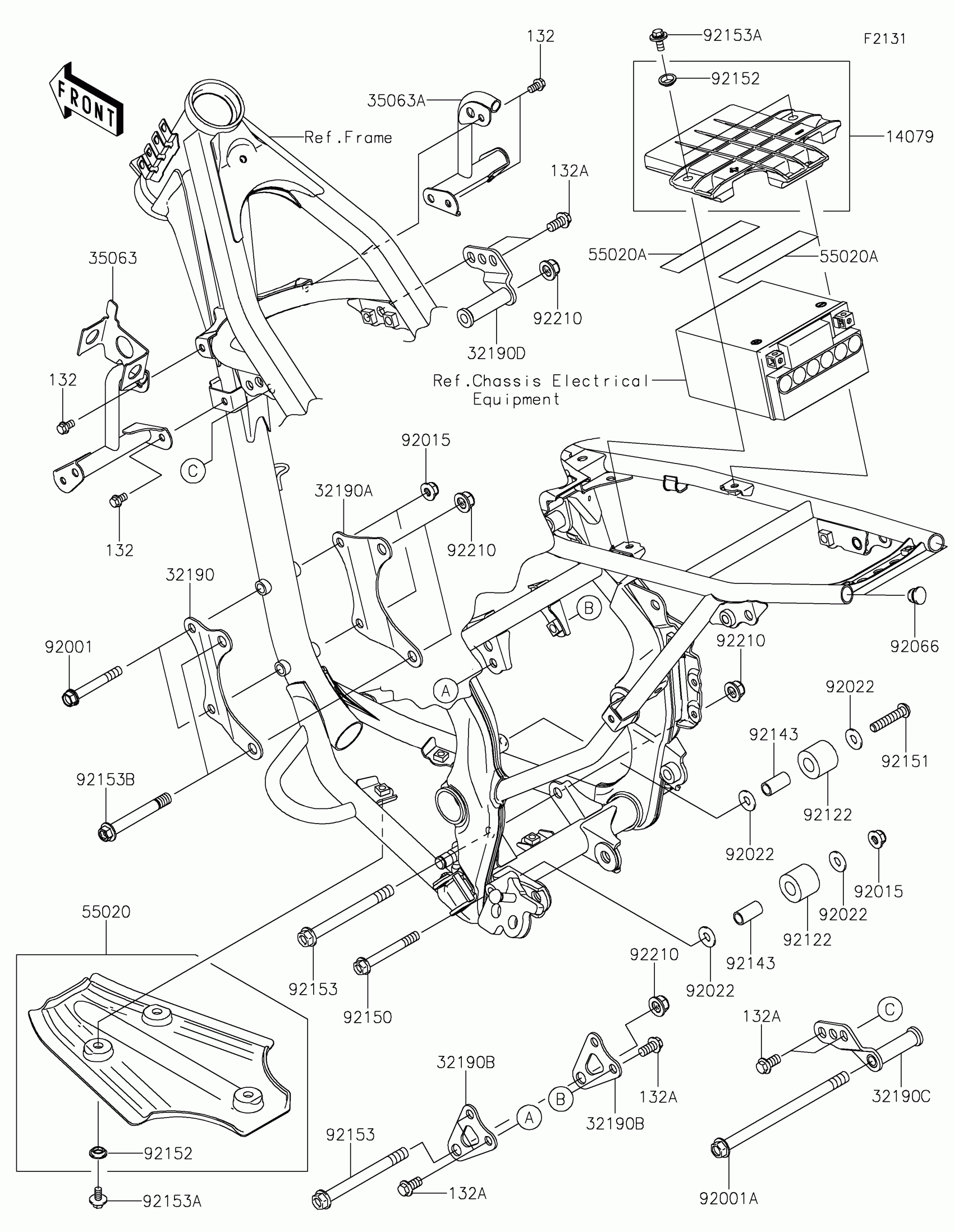

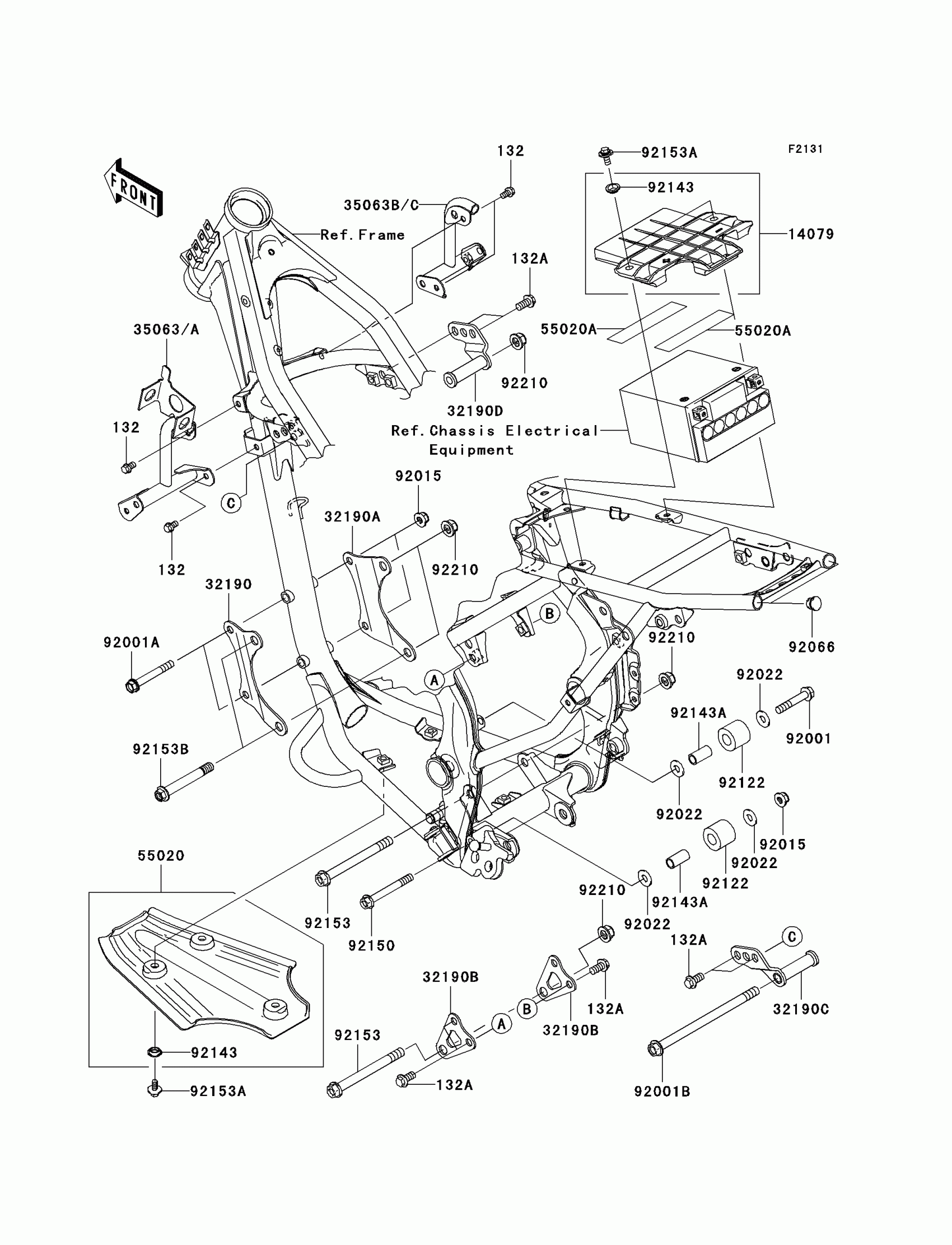

2011 Kawasaki KLX®140L Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

1

$1.47

In stock

132A

1

$3.85

In stock

14079

HOLDER-ASSY,BATTERY

14079-0031

1

$35.84

In stock

32190

1

$14.39

In stock

32190A

1

$14.39

In stock

32190B

BRACKET-ENGINE,RR

32190-0310

1

$4.95

In stock

32190C

1

$22.46

In stock

32190D

1

$22.46

In stock

35063A

STAY,SHROUD,LH,P.SILVER

35063-0415-458

1
Out of stock

35063C

STAY,SHROUD,RH,P.SILVER

35063-0416-458

1

$46.38

In stock

55020

GUARD

55020-0409

1

$23.71

In stock

55020A

GUARD

55020-0429

1

$7.56

In stock

92001

BOLT,FLANGED,8X45

92001-1579

1

$4.92

In stock

92001A

BOLT,FLANGED,8X60

92001-1581

1

$4.53

In stock

92001B

BOLT,FLANGED,10X160

92001-1653

1

$16.31

In stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92022

WASHER,8.5X20X1.6

92022-1561

1

$3.43

In stock

92066

1

$3.35

In stock

92122

ROLLER,CHAIN GUIDE

92122-0023

1

$9.96

In stock

92143

COLLAR

92143-1196

1

$3.72

In stock

92143A

COLLAR,9.5X12.7X25

92143-1432

1

$5.84

In stock

92150

BOLT,FLANGED,8X65

92150-1036

1

$4.66

In stock

92153

BOLT,FLANGED,10X105

92153-0614

1
Out of stock

92153A

BOLT,FLANGED,6X14

92153-0936

1
Out of stock

92153B

BOLT,FLANGED,10X77

92153-1613

1

$11.42

In stock

92210

NUT,LOCK,FLANGED,10MM

92210-1080

1
Out of stock
