2026 Kawasaki KLX®110R L Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2026 Kawasaki KLX®110R L, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

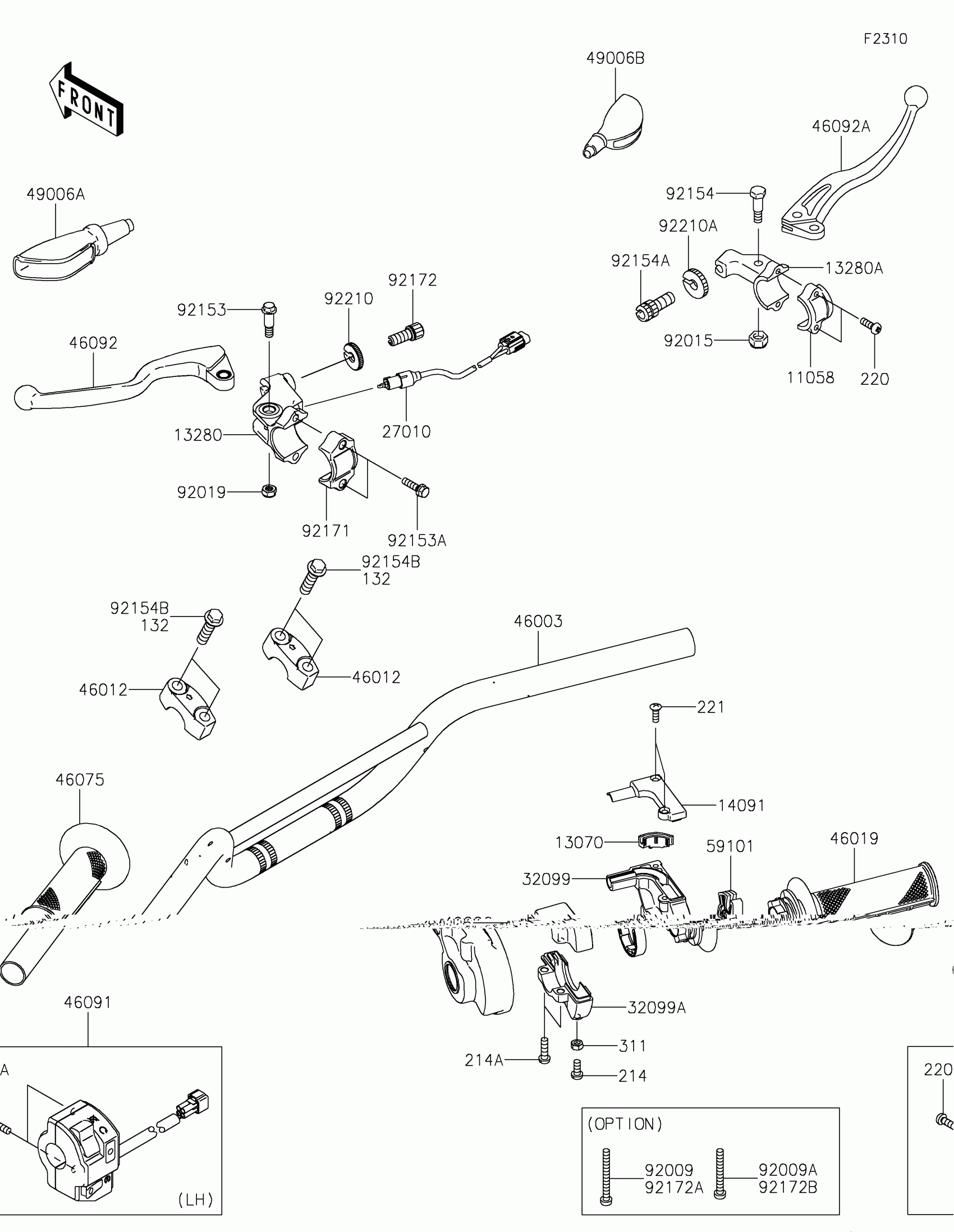

2026 Kawasaki KLX®110R L Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11058

1

$15.85

In stock

13070

GUIDE,THROTTLE

13070-0083

1

$6.12

In stock

13280

HOLDER,CLUTCH LEVER

13280-0256

1

$27.83

In stock

13280A

HOLDER,BRAKE LEVER

13280-1414

1

$45.33

In stock

14091

1

$6.58

In stock

27010

SWITCH,CLUTCH

27010-0109

1

$35.48

In stock

32099

CASE,THROTTLE,UPP

32099-0037

1

$20.41

In stock

32099A

CASE,THROTTLE,LWR

32099-0045

1

$14.72

In stock

46003

HANDLE,P.SILVER

46003-0175-458

1

$85.97

In stock

46012

1

$22.91

In stock

46019

GRIP-ASSY,THROTTLE

46019-0023

1

$27.08

In stock

46075

GRIP,LH

46075-0072

1

$11.56

In stock

46091

1

$94.40

In stock

46092

LEVER-GRIP,CLUTCH

46092-0026

1

$18.52

In stock

46092A

LEVER-GRIP,BRAKE

46092-0590

1

$15.41

In stock

49006

BOOT,THROTTLE CASE

49006-0075

1

$10.67

In stock

49006A

BOOT,LEVER HOLDER

49006-0080

1

$13.74

In stock

49006B

BOOT,LEVER HOLDER

49006-1017

1

$14.71

In stock

59101

REEL,THROTTLE

59101-0005

1

$9.37

In stock

92015

NUT

92015-1829

1

$3.36

In stock

92019

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92153

BOLT,6MM

92153-1897

1

$6.90

In stock

92153A

BOLT,5X20

92153-1898

1

$3.69

In stock

92154

BOLT,LEVER SET

92154-0329

1

$7.15

In stock

92154A

BOLT,CABLE ADJUSTER

92154-0330

1

$7.92

In stock

92154B

BOLT,FLANGED,8X30

92154-2873

1

$3.97

In stock

92171

CLAMP,LEVER HOLDER

92171-1671

1

$6.90

In stock

92172

1

$3.51

In stock

92172A

SCREW,5X47

92172-1230

1

$2.00

In stock

92172B

SCREW,5X42

92172-1231

1

$2.00

In stock

92210

NUT,CABLE ADJUST

92210-0411

1
Out of stock

92210A

NUT

92210-0593

1
Out of stock

214

SCREW-PAN+-,5X12

214AB0512

1

$2.27

In stock

214A

SCREW-PAN+-,5X18

214AB0518

1

$2.15

In stock

220

1

$3.52

In stock

220A

1

$1.03

In stock

221

1

$2.19

In stock

311

NUT-HEX,5MM

311AB0500

1

$0.49

In stock
