2026 Kawasaki KLX®110R L Front Fork Diagram

← All diagrams

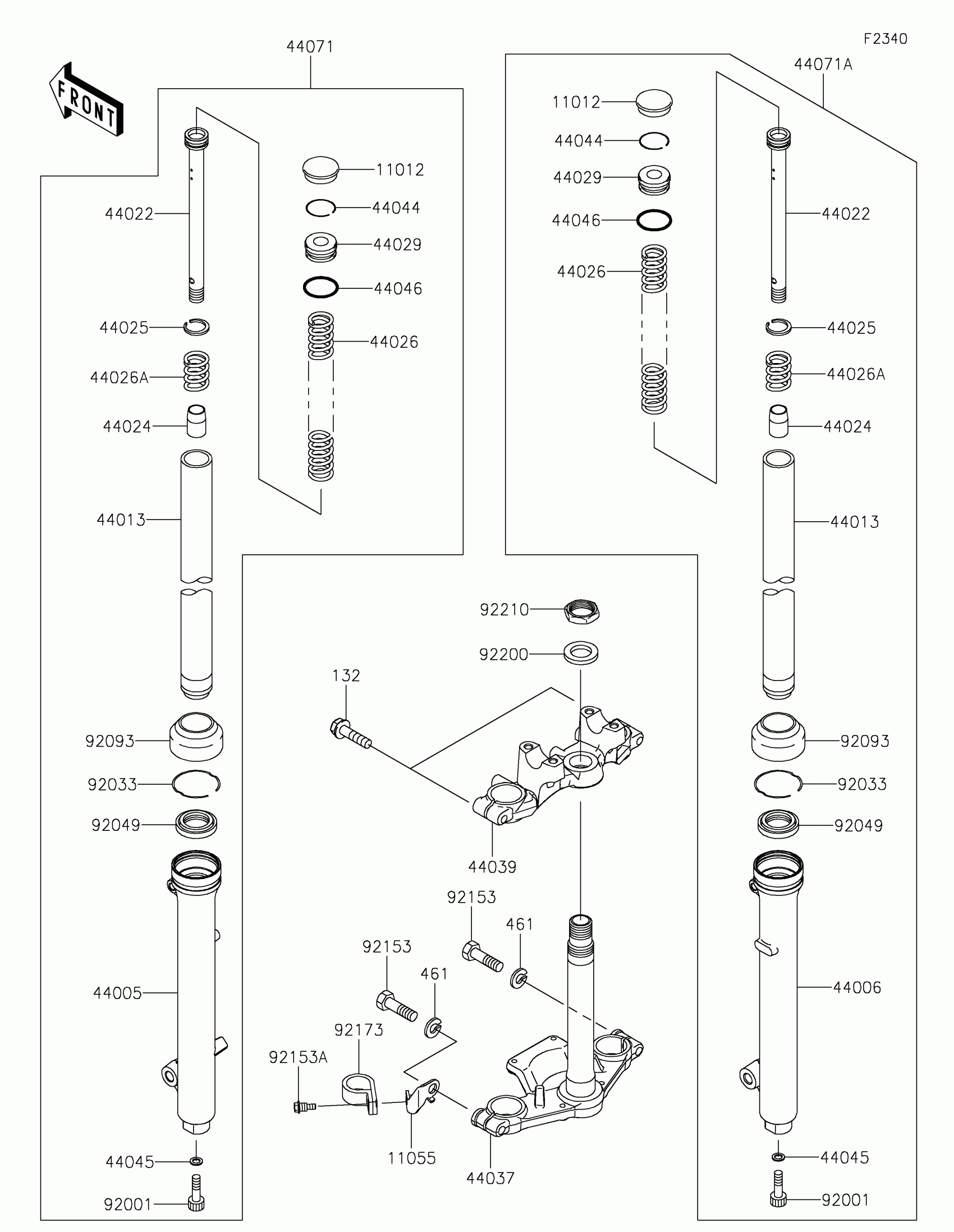

Find the part on the Front Fork diagram for your 2026 Kawasaki KLX®110R L, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2026 Kawasaki KLX®110R L Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP,RUBBER,FORK TOP

11012-1067

1

$5.66

In stock

11055

BRACKET

11055-1631

1

$16.97

In stock

44005

1

$224.77

In stock

44006

1

$224.77

In stock

44013

PIPE-FORK INNER

44013-0144

1

$209.77

In stock

44022

CYLINDER-FORK

44022-0027

1

$65.94

In stock

44024

CAP-OIL-LOCK

44024-1071

1

$19.97

In stock

44025

RING-FORK PISTON

44025-1061

1

$9.07

In stock

44026

SPRING-FRONT FORK

44026-0145

1

$31.61

In stock

44026A

1

$5.44

In stock

44029

SEAT-FORK SPRING

44029-022

1

$11.12

In stock

44037

1

$212.60

In stock

44039

HOLDER-FORK UPPER

44039-0093

1

$126.30

In stock

44044

RING-SNAP

44044-023

1

$4.80

In stock

44045

1

$4.88

In stock

44046

RING-O

44046-025

1

$5.71

In stock

44071

1

$407.49

In stock

44071A

1

$407.49

In stock

92001

BOLT,FORK CYLINDER

92001-1464

1

$4.93

In stock

92033

1

$4.14

In stock

92049

SEAL-OIL,FORK OUTER TUBE

92049-1069

1
Out of stock

92093

DUST SHIELD,FORK

92093-1054

1

$13.70

In stock

92153

BOLT,10X35

92153-1199

1
Out of stock

92153A

BOLT,FLANGED

92153-1397

1
Out of stock

92173

CLAMP

92173-0166

1

$10.34

In stock

92200

WASHER,STEERING STEM

92200-0517

1
Out of stock

92210

NUT,STEERING STEM,22MM

92210-1521

1
Out of stock

132

1

$3.78

In stock

461

WASHER-SPRING,10MM

461DA1000

1

$0.73

In stock
