2025 Kawasaki KLR650 S ABS Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2025 Kawasaki KLR650 S ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

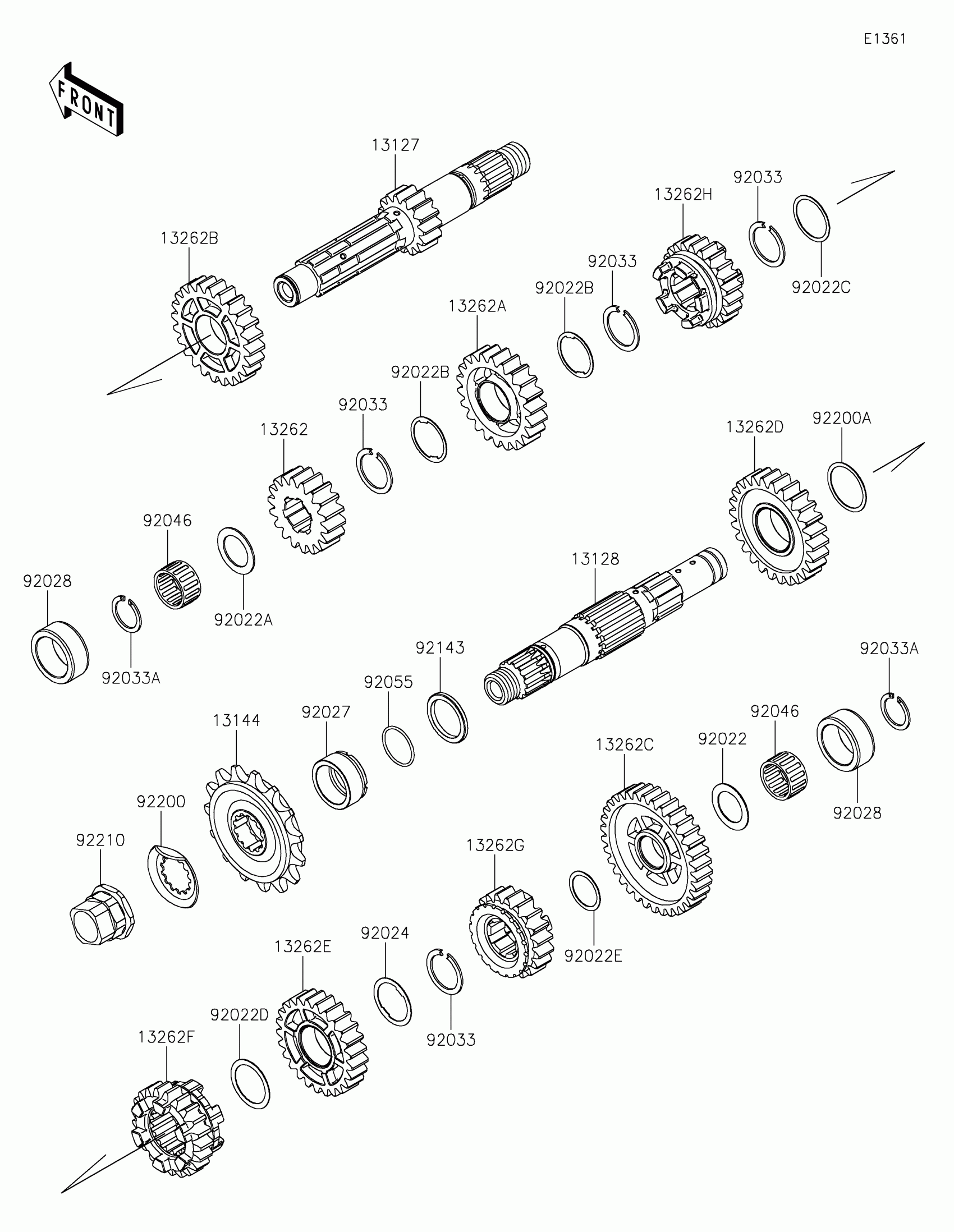

2025 Kawasaki KLR650 S ABS Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$226.53

In stock

13128

1

$222.24

In stock

13144

SPROCKET-OUTPUT,15T

13144-0597

1

$50.11

In stock

13262

GEAR,INPUT 2ND,18T

13262-1489

1

$86.98

In stock

13262A

GEAR,INPUT 4TH,22T

13262-1491

1

$121.56

In stock

13262B

GEAR,INPUT TOP,24T

13262-1492

1

$128.81

In stock

13262C

GEAR,OUTPUT LOW,34T

13262-1493

1

$132.95

In stock

13262D

GEAR,OUTPUT 2ND,26T

13262-1494

1

$131.21

In stock

13262E

GEAR,OUTPUT 3RD,25T

13262-1495

1

$131.21

In stock

13262F

GEAR,OUTPUT 4TH,21T

13262-1618

1

$124.74

In stock

13262G

GEAR,OUTPUT TOP,19T

13262-1619

1

$127.61

In stock

13262H

GEAR,INPUT 3RD,22T

13262-1620

1

$72.23

In stock

92022

1

$5.37

In stock

92022A

1

$7.04

In stock

92022B

1

$4.17

In stock

92022C

WASHER,25.3X30X0.5

92022-159

1

$8.37

In stock

92022D

WASHER,25.3X32X0.5

92022-225

1
Out of stock

92022E

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92024

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92027

COLLAR,25X32X15.3

92027-1800

1

$26.36

In stock

92028

BUSHING,26X35X14

92028-131

1

$34.76

In stock

92033

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033A

RING-SNAP,18MM

92033-029

1

$7.79

In stock

92046

BEARING-NEEDLE,KT202614

92046-1170

1
Out of stock

92055

RING-O,21.5X1.5

92055-0196

1

$3.53

In stock

92143

COLLAR,25X32X3.0

92143-1721

1

$10.25

In stock

92200

WASHER

92200-0851

1
Out of stock

92200A

WASHER,2ND GEAR

92200-1170

1
Out of stock

92210

NUT,M20

92210-0605

1
Out of stock
