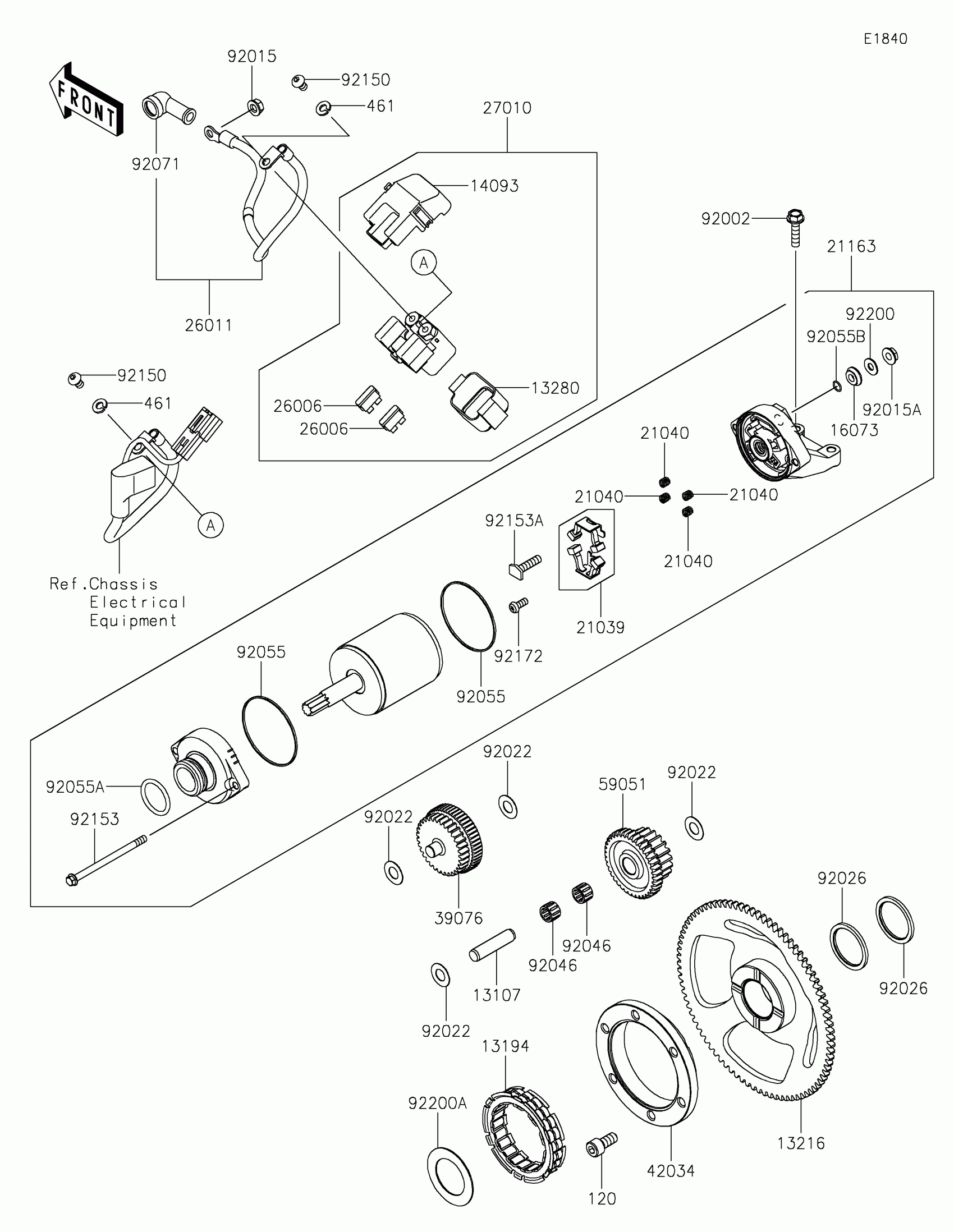

Find the part on the Starter Motor diagram for your 2025 Kawasaki KLR650 S ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLR650 S ABS Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13107

SHAFT,IDLER

13107-1135

1

$17.39

In stock

13194

CLUTCH-ONEWAY

13194-1089

1

$111.60

In stock

13216

1

$409.61

In stock

13280

HOLDER

13280-0710

1

$13.75

In stock

14093

COVER

14093-0199

1

$17.54

In stock

16073

INSULATOR

16073-0053

1

$11.42

In stock

21039

BRUSH,CARBON

21039-0004

1

$120.17

In stock

21040

SPRING-BRUSH

21040-0003

1

$9.47

In stock

21163

STARTER-ELECTRIC

21163-0790

1

$444.78

In stock

26006

1

$4.39

In stock

26011

WIRE-LEAD,STARTER

26011-1938

1

$35.00

In stock

27010

SWITCH,MAGNETIC

27010-0948

1

$133.03

In stock

39076

1

$219.02

In stock

42034

COUPLING

42034-1094

1

$138.51

In stock

59051

GEAR-SPUR,20T & 37T

59051-1133

1

$118.06

In stock

92002

BOLT,FLANGED,6X25

92002-1086

1

$4.37

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,10.2X20X0.5

92022-1649

1

$3.43

In stock

92026

SPACER

92026-1474

1

$20.39

In stock

92046

BEARING-NEEDLE,K10X14X10

92046-1134

1
Out of stock

92055

RING-O

92055-0136

1

$6.16

In stock

92055A

RING-O

92055-1276

1

$7.86

In stock

92055B

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92071

GROMMET

92071-0705

1

$5.97

In stock

92150

BOLT,6X10

92150-1577

1

$3.17

In stock

92153

BOLT

92153-1850

1

$11.42

In stock

92153A

BOLT

92153-1866

1

$4.14

In stock

92172

SCREW

92172-0334

1

$4.14

In stock

92200

WASHER

92200-0386

1
Out of stock

92200A

WASHER,32.2X50

92200-0555

1
Out of stock

120

BOLT-SOCKET,8X18

120CA0818

1

$2.29

In stock

461

WASHER-SPRING,6MM

461DB0600

1

$0.66

In stock
