2004 Kawasaki KFX 250 Mojave Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2004 Kawasaki KFX 250 Mojave, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

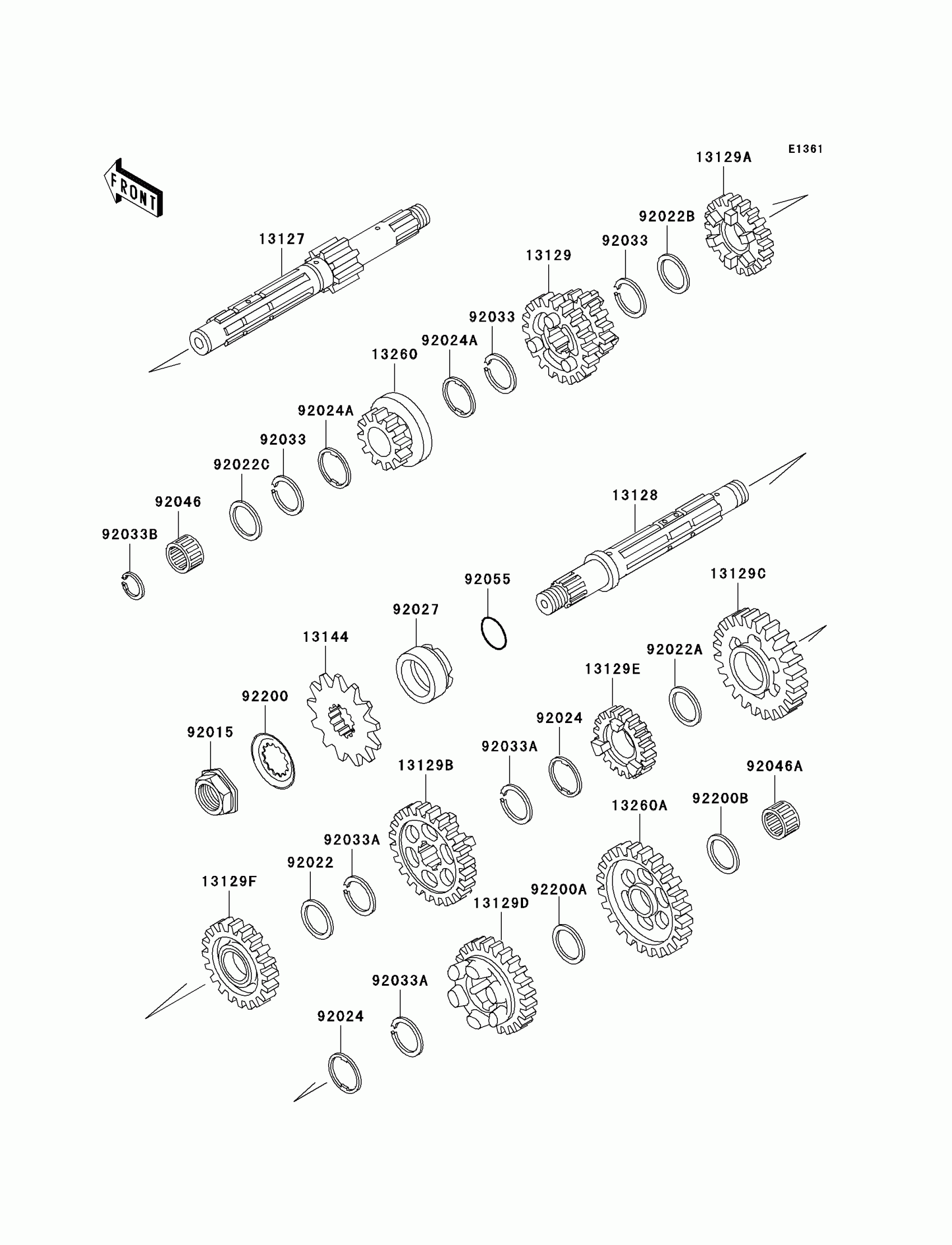

2004 Kawasaki KFX 250 Mojave Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT

13127-1139

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1223

1
Out of stock

13129

GEAR,INPUT 3RD&5TH,16T&20T

13129-1798

1
Out of stock

13129A

GEAR,INPUT 4TH,20T

13129-1799

1
Out of stock

13129B

GEAR,OUTPUT 2ND,30T

13129-1801

1
Out of stock

13129C

GEAR,OUTPUT 3RD,24T

13129-1802

1
Out of stock

13129D

GEAR,OUTPUT 4TH,25T

13129-1803

1
Out of stock

13129E

GEAR,OUTPUT 5TH,21T

13129-1804

1
Out of stock

13129F

GEAR,OUTPUT REVERSE,24T

13129-1805

1
Out of stock

13144

SPROCKET-OUTPUT,12T

13144-1255

1
Out of stock

13260

GEAR,INPUT 2ND,15T

13260-1077

1
Out of stock

13260A

GEAR,OUTPUT LOW,30T

13260-1692

1
Out of stock

92015

NUT,20MM

92015-1963

1
Out of stock

92022

WASHER,25.3X30X0.5

92022-159

1
Out of stock

92022A

WASHER,25.3X32X1

92022-1800

1
Out of stock

92022B

WASHER,22.3X27X0.5

92022-198

1
Out of stock

92022C

WASHER,17.3X28X1

92022-255

1
Out of stock

92024

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92024A

WASHER,TOOTHED,22.5X27X0.5

92024-039

1
Out of stock

92027

COLLAR,25X32X15.3

92027-1800

1
Out of stock

92033

RING-SNAP,20X25.5X1.2

92033-025

1
Out of stock

92033A

RING-SNAP,24MM

92033-026

1
Out of stock

92033B

RING-SNAP

92033-032

1
Out of stock

92046

BEARING-NEEDLE,K17X25X13.8X1

92046-1156

1
Out of stock

92046A

BEARING-NEEDLE

92046-1255

1
Out of stock

92055

RING-O,21.5X1.5

92055-1293

1
Out of stock

92200

WASHER

92200-1065

1
Out of stock

92200A

WASHER,19.3X27X0.5

92200-1367

1
Out of stock

92200B

WASHER,19.3X27X1.0

92200-1368

1
Out of stock
