1972 Yamaha JT2_JT2MX (JT2MX) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1972 Yamaha JT2_JT2MX (JT2MX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

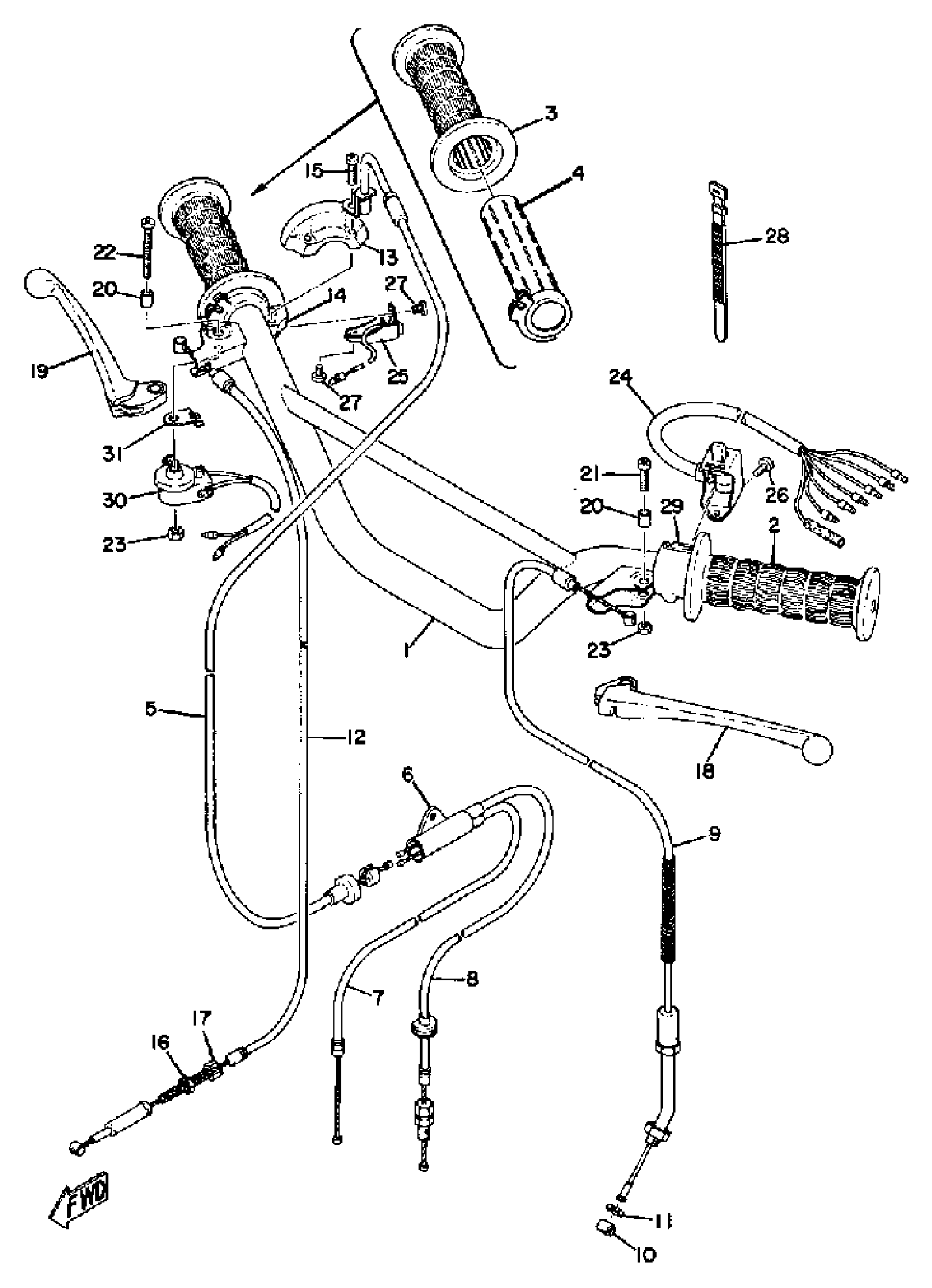

1972 Yamaha JT2_JT2MX (JT2MX) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

367-26111-03-00

1
Out of stock

2

GRIP LH

214-26241-00-00

1
Out of stock

3

GRIP (R.H)

1A0-26242-01-00

1
Out of stock

4

TUBE, GUIDE

214-26243-00-00

1

$39.75

In stock

5

CABLE, THROTTLE 1

288-26311-00-00

1
Out of stock

6

CONNECTER, CABLE

4U1-26261-00-00

1

$33.76

In stock

7

CABLE, THROTTLE 2

288-26312-00-00

1
Out of stock

8

CABLE, PUMP

288-26321-00-00

1
Out of stock

9

CABLE, CLUTCH

288-26335-00-00

1
Out of stock

10

END, WIRE

164-26363-00-00

1
Out of stock

11

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

12

CABLE, BRAKE

288-26341-00-00

1
Out of stock

13

CAP, GRIP UPPER

214-26281-01-00

1
Out of stock

14

CAP, GRIP LOWER

248-26282-00-00

1
Out of stock

15

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

16

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

17

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

18

LEVER (L.H)

137-83912-02-38

—

$23.55

In stock

19

LEVER (R.H)

2N3-83922-00-00

—

$26.28

In stock

20

COLLAR 288839130000

90387-05383-00

—

$7.43

In stock

21

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

21

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

22

SCREW,PAN HEAD

90157-05055-00

1
Out of stock

23

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

24

SWITCH, HANDLE 2

(289-83975-00-00)

1
Out of stock

25

SWITCH, HANDLE 1

261-83976-00-00

1
Out of stock

26

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

27

SCREW, PAN HEAD (J10)

98580-03008-00

—

$2.23

In stock

28

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

29

HOLDER, HANDLE SWCH

214-83974-00-00

1
Out of stock

30

FRONT STOP SWITCH ASSY

232-83980-30-00

—

$68.85

In stock

31

BRKT, FRT STOP SWCH

(338-83983-00-00)

1
Out of stock
