1977 Yamaha IT175 (IT175D) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1977 Yamaha IT175 (IT175D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

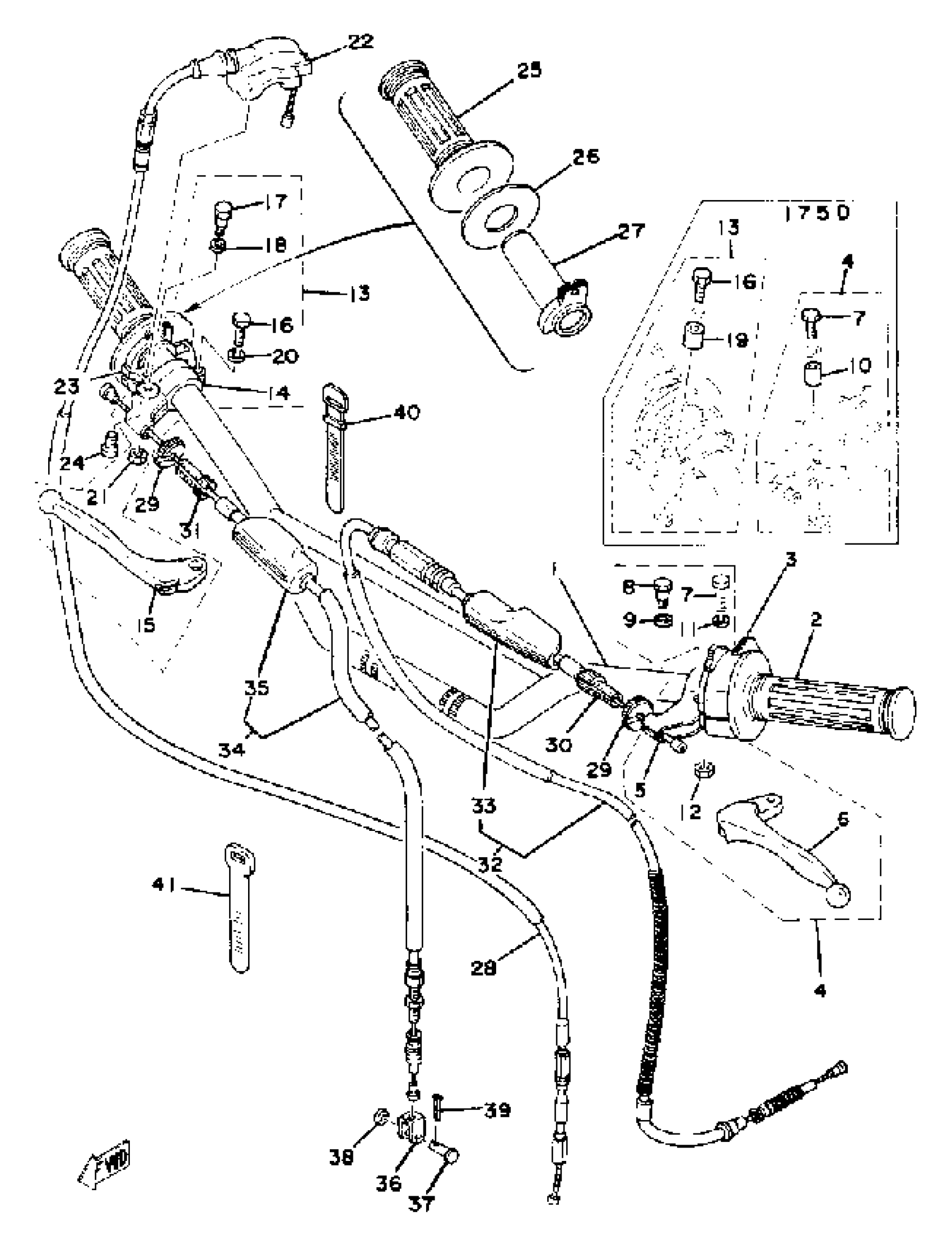

1977 Yamaha IT175 (IT175D) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 3

1W2-83973-00-98

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1 (583-82910-10)

583-82910-11-00

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

9

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

10

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

13

LEVER HOLDER ASSEMBLY 2

(583-82920-11-00)

1
Out of stock

14

HOLDER, LEVER 2

516-82921-30-00

1
Out of stock

15

LEVER (R.H)

2A6-83922-00-00

—

$36.69

In stock

16

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

16

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

17

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

18

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

19

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

20

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

21

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

22

CAP, GRIP UPPER

322-26281-00-98

1
Out of stock

23

CAP, GRIP UNDER

322-26282-00-00

—

$23.60

In stock

24

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

25

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

26

RING, LEAF

1W1-26249-00-00

1
Out of stock

27

TUBE, THROTTLE GUIDE

22W-26243-00-00

—

$26.34

In stock

28

CABLE, THROTTLE 1

1W6-26311-01-00

1
Out of stock

29

NUT

90179-08030-00

—

$3.78

In stock

30

BOLT

90123-08002-00

—

$8.93

In stock

30

BOLT

90123-08002-00

—

$8.93

In stock

31

BOLT

90123-08002-00

—

$8.93

In stock

32

CABLE, CLUTCH

1W1-26335-00-00

1
Out of stock

33

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

34

CABLE, BRAKE

1W1-26341-00-00

1
Out of stock

34

CABLE, BRAKE

1W1-26341-01-00

1
Out of stock

35

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

36

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

37

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

38

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

39

PIN, COTTER

91490-20025-00

—

$1.31

In stock

40

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

41

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
