1981 Yamaha IT125 (IT125H) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1981 Yamaha IT125 (IT125H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

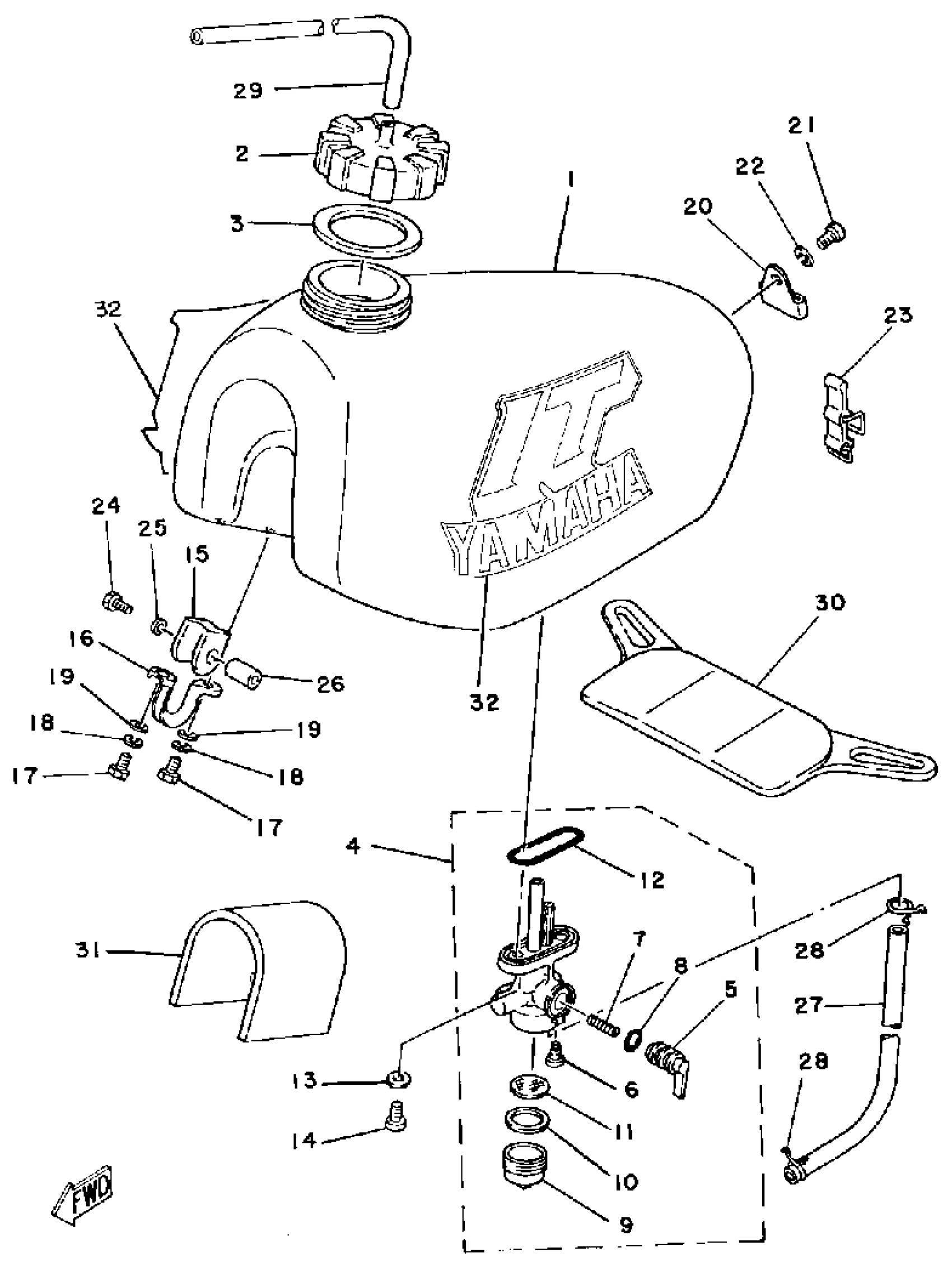

1981 Yamaha IT125 (IT125H) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

(3R9-24110-10-00)

1
Out of stock

2

. BODY, CAP

1K7-24611-01-00

1
Out of stock

3

GASKET,CAP

3R9-24612-00-00

1
Out of stock

4

FUEL COCK ASSEMBLY 1

3R9-24500-00-00

1
Out of stock

5

LEVER, COCK

(2W6-24524-00-00)

1
Out of stock

6

. SCREW, LVR FITTING

2N3-24535-00-00

1
Out of stock

7

. SPRING

2W6-24529-00-00

1
Out of stock

8

O-RING

2N3-24528-00-00

—

$2.97

In stock

9

CUP, FILTER

(357-24521-10-00)

1
Out of stock

10

. GASKET

357-24522-10-00

1
Out of stock

11

. NET, FILTER

2W6-24561-00-00

1
Out of stock

12

O-RING

2W6-24512-00-00

1

$6.72

In stock

13

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

14

SCREW 256241430000

90149-06011-00

1

$1.58

In stock

15

DAMPER, TANK LOCATING 2

1W1-24182-01-00

1

$27.96

In stock

16

HOLDER, DAMPER

1W1-24144-01-00

1
Out of stock

17

BOLT (661)

97013-06012-00

—

$4.71

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

20

BRACKET, FUEL TNK 2

2K5-24192-00-00

1
Out of stock

21

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

22

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

23

BAND, TNK FITTING 1

2K5-24173-00-00

1
Out of stock

24

BOLT, WITH WASHER

90119-06022-00

1
Out of stock

25

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

26

COLLAR, LEVER 1

36Y-83913-01-00

—

$8.94

In stock

27

HOSE (L198)

90445-11293-00

—

$6.97

In stock

28

CLIP

90467-100A1-00

—
Out of stock

29

HOSE (L545)

90445-09361-00

1
Out of stock

30

DAMPER, LOCATING 1

2K5-24181-00-00

1
Out of stock

31

DAMPER, LOCATING 3

1W1-24183-00-00

1
Out of stock

32

EMBLEM 1

(3R9-24161-19-00)

1
Out of stock
