2009 Suzuki GSX650F Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2009 Suzuki GSX650F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

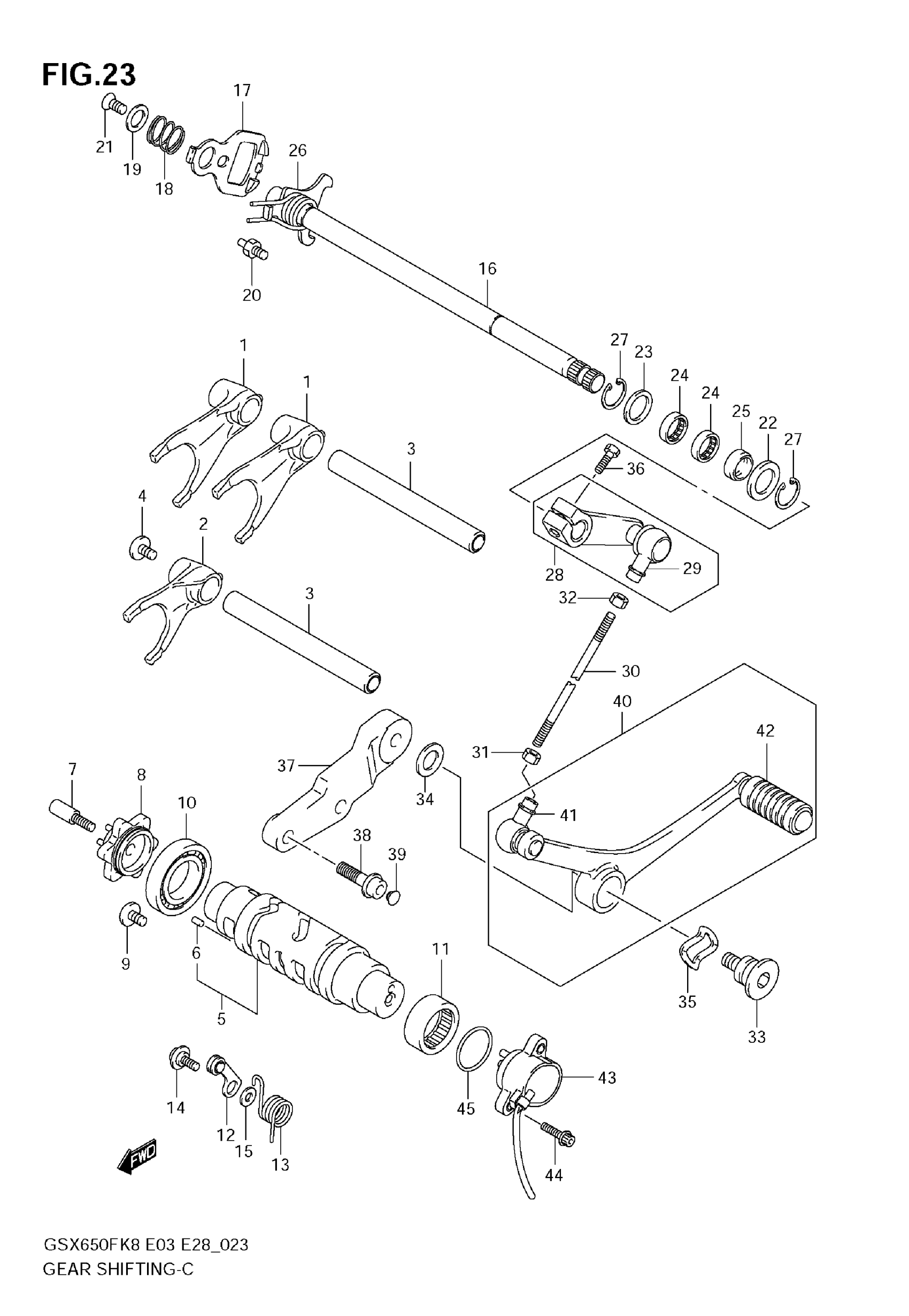

2009 Suzuki GSX650F Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-01H01

2
Out of stock

2

FORK,GEAR SHIFT NO.3 This part replaces 25231-01H01.

25231-01H02

1
Out of stock

3

SHAFT, GEAR SHIFT FORK (L:128)

25411-27A00

2
Out of stock

4

SCREW, GEAR SHIFT RTNR | 6X12

09136-06147

1
Out of stock

5

CAM, GEAR SHIFT | Includes Item(s) 6

25310-18H00

1
Out of stock

6

PIN (4X13.8)

04221-04089

1
Out of stock

7

BOLT, GEAR SHIFT CAM

25312-42F01

1
Out of stock

8

PLATE, GEAR SHIFT CAM

25381-13E30

1
Out of stock

9

SCREW, GEAR SHIFT RTNR | 6X12

09136-06147

1
Out of stock

10

BEARING, GEAR SHIFT CAM | 25X47X8

09262-25006

1
Out of stock

11

BEARING, GEAR SHIFT, L | 25X32X12

09263-25018

1
Out of stock

12

STOPPER,SHIFT CAM This part replaces 25350-06G00.

25350-06G10

1
Out of stock

13

SPRING,GEAR SHIFT CAM STOPPER

25355-18H00

1
Out of stock

14

BOLT, SHIFT CAM | 6X14.3

09111-06041

1
Out of stock

15

WASHER, CAM STOPPER

08211-06141

1
Out of stock

16

SHAFT, GEAR SHIFT

25510-18H00

1
Out of stock

17

PLATE,GEAR SHIFT CAM DRIVE This part replaces 25512-06G10.

25512-06G20

1
Out of stock

18

SPRING, GEAR SHIFT RETURN

25518-01H00

1
Out of stock

19

WASHER, GEAR SHIFT END

25519-01H00

1
Out of stock

20

STOPPER, GEAR SHIFT

25671-01011

1
Out of stock

21

BOLT, GEAR SHIFT END | 6X16

09126-06014

1
Out of stock

22

WASHER, GEAR SHIFT, L | 14X29X0.8

09160-14016

1
Out of stock

23

WASHER, GEAR SHIFT | 14X24X1.0

09181-14195

1
Out of stock

24

BEARING, GEAR SHIFT | 14X20X12

09263-14027

2
Out of stock

25

SEAL, GEAR SHIFT OIL | 14X22X6

09283-14006

1
Out of stock

26

SPRING, SHIFT SHAFT RETURN

09444-20001

1
Out of stock

27

CIRCLIP, GEAR SHIFT SHAFT

08331-3114A

2
Out of stock

28

ARM, GEAR SHIFT LINK | Includes Item(s) 29

25520-18H00

1
Out of stock

29

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

30

ROD, GEAR SHIFT LINK

25525-05A10

1
Out of stock

31

NUT, GEAR SHIFT LINK, L

09140-06025

1
Out of stock

32

.NUT

08310-00067

1
Out of stock

33

BOLT,GEAR SHIFT LEVER

25617-18H00

1
Out of stock

34

WASHER, GEAR SHIFT LEVER | 10.5X28X2.3

09160-10035

1
Out of stock

35

WASHER, GEAR SHIFT WAVE

09164-18009

1
Out of stock

36

BOLT, GEAR SHIFT LINK ARM

01500-0620A

1
Out of stock

37

BRACKET, GEAR SHIFT LEVER

25681-18H00

1
Out of stock

38

BOLT, BRACKET (8X28)

09106-08065

2
Out of stock

39

CAP This part replaces 09250-06008.

09250-06016

2
Out of stock

40

LEVER ASSY,GEAR | Includes Item(s) 41 - 42 This part replaces 25600-18H00.

25600-18H01

1
Out of stock

41

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

42

RUBBER

25652-20C00

1
Out of stock

43

SENSOR ASSY,GEA This part replaces 37730-18H01.

37730-18H03

1
Out of stock

44

BOLT, GEAR SHIFT SW | 5X16

09106-05023

2
Out of stock

45

O RING (D:2.40,ID:26.2)

09280-26005

1
Out of stock
