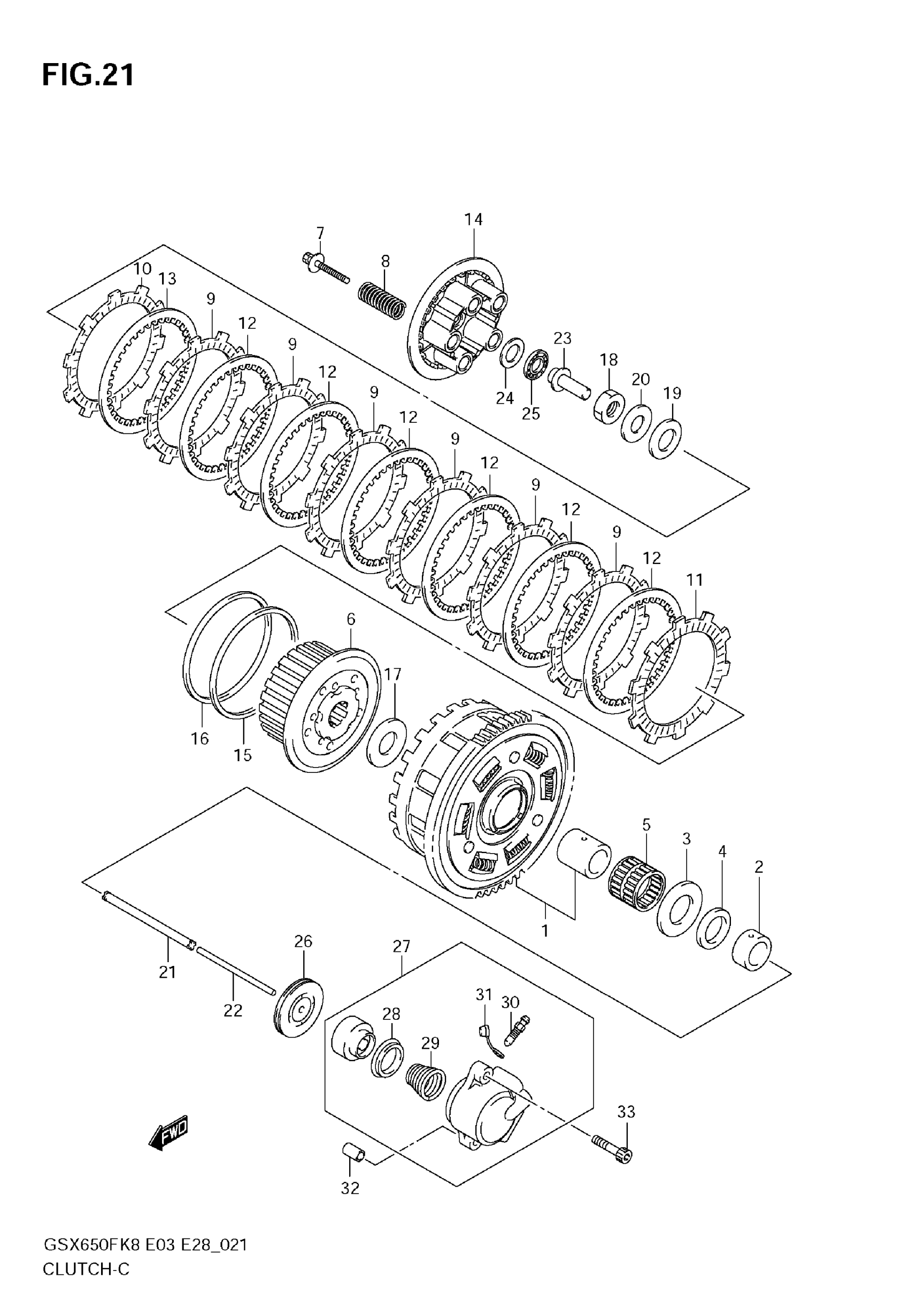

Suzuki GSX650F (2009) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | NT:85

21200-17870

Unavailable

2

SPACER, OIL PUMP DRIVE

21253-01H00

Unavailable

3

WASHER (25X54X2.4)

09160-25073

Unavailable

4

WASHER (25X30X3.0)

09160-25036

Unavailable

5

BEARING (35X40X26.8)

09263-35015

Unavailable

6

HUB, CLUTCH SLEEVE

21410-44G00

Unavailable

7

BOLT, CLUTCH SPRING

21412-35F00

Unavailable

8

SPRING, CLUTCH

21413-17H00

Unavailable

9

PLATE, CLUTCH DRIVE NO.1

21441-31E90

Unavailable

10

PLATE, CLUTCH DRIVE NO.2

21441-31E60

Unavailable

11

PLATE, CLUTCH DRIVE NO.3

21442-31E21

Unavailable

12

PLATE, CLUTCH DRIVEN NO.1 | T:2.6

21451-31E50

Unavailable

13

PLATE, CLUTCH DRIVEN NO.2 | T:2.3

21451-31E40

Unavailable

14

DISK, CLUTCH PRESSURE

21462-35F00

Unavailable

15

SEAT, WAVE WASHER

21471-31E20

Unavailable

16

WASHER, CLUTCH PLATE WAVE

21472-31E01

Unavailable

17

.WASHER (25X50X2.5) | 25X50X2.5

09160-25056

Unavailable

18

NUT, CLUTCH SLEEVE HUB

09159-24010

Unavailable

19

WASHER, CLUTCH SLEEVE NUT | 25X38X1

09181-25223

Unavailable

20

WASHER, CLUTCH WAVE | 24.2X35X2

09164-24006

Unavailable

21

ROD, CLUTCH PUSH RH | L:161

23110-27A00

Unavailable

22

ROD, CLUTCH PUSH LH | L:138

23111-42F00

Unavailable

23

PIECE, CLUTCH PUSH

23121-31E20

Unavailable

24

WASHER, CLUTCH PUSH | 15.5X28X1

09160-15045

Unavailable

25

BEARING, CLUTCH PUSH | 15X28X2

09263-15003

Unavailable

26

SEAL, CLUTCH PUSH ROD | 6X34X5.5

09283-06011

Unavailable

27

CYLINDER,CLUTCH | Includes Item(s) 28 - 31 This part replaces 23160-18H00.

23160-18H01

Unavailable

28

CUP

23163-05A00

Unavailable

29

SPRING

23164-05A00

Unavailable

30

BLEEDER

59121-01A00

Unavailable

31

CAP, BLEEDER

59122-01A00

Unavailable

32

KNOCK PIN

04211-09129

Unavailable

33

BOLT (6X30)

09103-06251

Unavailable
