2009 Suzuki GSX-R600 Frame Side Cover Diagram

← All diagrams

Find the part on the Frame Side Cover diagram for your 2009 Suzuki GSX-R600, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

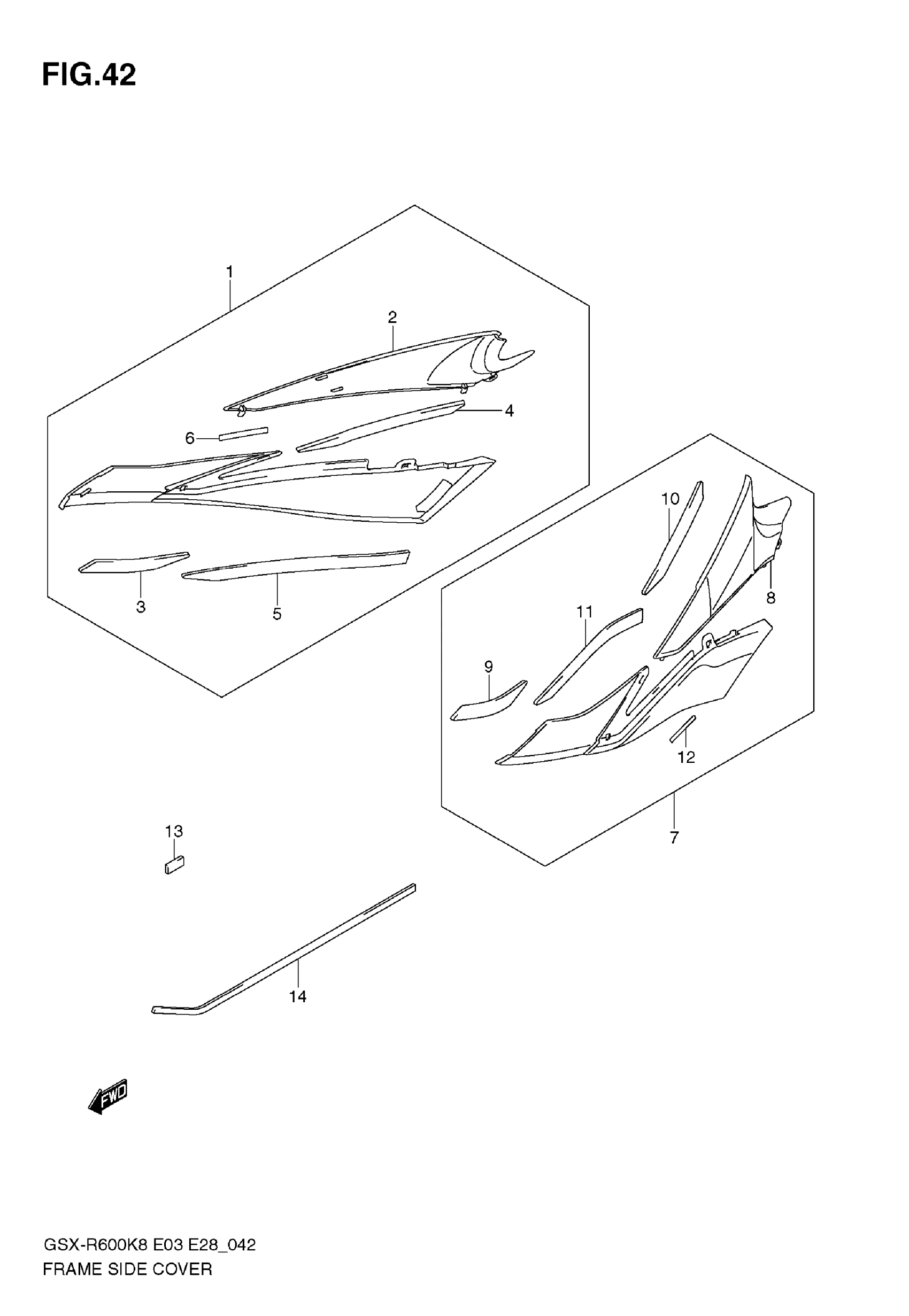

2009 Suzuki GSX-R600 Frame Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, FRAME SIDE RH (BLACK) | MODEL K8

47410-37H00-019

1
Out of stock

1

COVER, FRAME SIDE RH (BLACK) | MODEL K9 FOR YPA,ECE

47410-37H00-YKV

1
Out of stock

1

COVER, FRAME SIDE RH (WHITE) | MODEL K9 FOR GLR

47410-37H00-YBD

1
Out of stock

1

COVER, FRAME SIDE RH (BLACK) | MODEL K9 FOR 019; Includes Item(s) 2 - 6

47410-37H00-019

1
Out of stock

2

COVER, UPPER RH (BLACK) | MODEL K8

47411-37H00-019

1
Out of stock

2

COVER, UPPER RH (BLACK) | MODEL K9

47411-37H00-YKV

1
Out of stock

2

COVER, UPPER RH (WHITE) | MODEL K9

47411-37H00-YBD

1
Out of stock

2

COVER, UPPER RH (BLACK) | MODEL K9

47411-37H00-019

1
Out of stock

3

CUSHION, FRONT RH

47412-37H00

1
Out of stock

4

CUSHION, UPPER RH

47413-37H00

1
Out of stock

5

CUSHION, LOWER RH

47415-37H00

1
Out of stock

6

CUSHION, CENTER

47416-37H00

2
Out of stock

7

COVER, FRAME SIDE LH (BLACK) | MODEL K8

47510-37H00-019

1
Out of stock

7

COVER, FRAME SIDE LH (BLACK) | MODEL K9 FOR YPA,ECE

47510-37H00-YKV

1
Out of stock

7

COVER, FRAME SIDE LH (WHITE) | MODEL K9 FOR GLR

47510-37H00-YBD

1
Out of stock

7

COVER, FRAME SIDE LH (BLACK) | MODEL K9 FOR 019; Includes Item(s) 8 - 12

47510-37H00-019

1
Out of stock

8

COVER, UPPER LH (BLACK) | MODEL K8

47511-37H00-019

1
Out of stock

8

COVER, UPPER LH (BLACK) | MODEL K9

47511-37H00-YKV

1
Out of stock

8

COVER, UPPER LH (WHITE) | MODEL K9

47511-37H00-YBD

1
Out of stock

8

COVER, UPPER LH (BLACK) | MODEL K9

47511-37H00-019

1
Out of stock

9

CUSHION, FRONT LH

47512-37H00

1
Out of stock

10

CUSHION, UPPER LH

47513-37H00

1
Out of stock

11

CUSHION, LOWER LH

47515-37H00

1
Out of stock

12

CUSHION, CENTER

47416-37H00

2
Out of stock

13

CUSHION (10X30X2)

44894-24A00

4
Out of stock

14

CUSHION, UPPER

47412-21H00

2
Out of stock
